气动Y型疏水阀工作原理及产品特点

发布时间:2021-08-16 来源地:www.0755fm.com

气动Y型疏水阀工作原理:

适用于火电站系统中(火电站系统中主蒸汽系统疏水),作为接通或截断介质使用。气动Y型疏水阀上部由阀盖和填料箱组成,便于拆装以及在原地维修。倾斜阀杆的构造和的流道形状设计使介质近于直线的方式,阀门具有的Cv值,产生比其它形式阀门低的压降。阀门本体上以工艺堆焊硬质合金密封面(密封面表面经过整体硬化处理),结构紧凑。锥形密封面设计使较小的轴向力就可密封,能提供好的密封。采用阀体中腔导向的阀瓣具有上下两个导引环,阀瓣的顶部和底部同时导向,构成在阀体中腔导向的活塞式阀瓣,可以消除因受力不当产生的卡死,表面擦伤,阀杆弯曲,阀瓣振颤等现象。阀瓣底部的导引环将的流体以接近直线的方式通过,消除侧面冲击引起的反应。这些特点使该阀门适用于电站蒸汽快速“排放”和“疏水”系统。阀瓣密封面堆焊硬质合金,该合金具有的机械特性,耐磨损,耐冲蚀。阀杆填料采用填料,能起到的防漏效果,并且拆装方便。填料箱与阀体处的密封采用夹316高目柔性石墨垫,以预定的扭矩进行装配。

气动Y型疏水阀产品特点:

1、阀门上部由阀盖和填料箱组成,利于快速拆装以及在原地维修。倾斜阀杆的构造和最佳的流道形状设计使介质近于直线的方式,阀门具有最佳的Cv值,产生比其它形式阀门更低的压降。
2、阀门本体上以特殊工艺堆焊硬质合金密封面(密封面表面经过整体硬化处理),结构更紧凑。锥形密封面设计使较小的轴向力就可密封,能提供可靠的密封和长久的使用寿命。
3、采用阀体中腔导向的阀瓣具有上下两个导引环,阀瓣的顶部和底部同时导向,构成全程在阀体中腔导向的活塞式阀瓣,可以消除因各种受力不当产生的卡死,表面擦伤,阀杆弯曲,阀瓣振颤等现象。阀瓣底部的导引环将90%的流体以接近直线的方式通过,有效地消除所有侧面冲击引起的不良反应。这些特点使该阀门很适用于电站蒸汽快速“排放”和“疏水”系统。
4、阀瓣密封面堆焊硬质合金,该合金具有极佳的机械特性,耐磨损,耐冲蚀,可保持阀门长久的使用寿命。
5、阀杆填料采用进口的特种填料,能起到最佳的防漏效果,并且经久耐用,拆装方便。填料箱与阀体处的密封采用夹316高目柔性石墨垫,以预定的扭矩进行装配,安全可靠,杜绝外漏。
6、采用气动装置作为执行机构,对阀门的控制精确,安全,有效.
7、填料箱采用特殊结构设计,保证足够的强度和良好的热学特性。

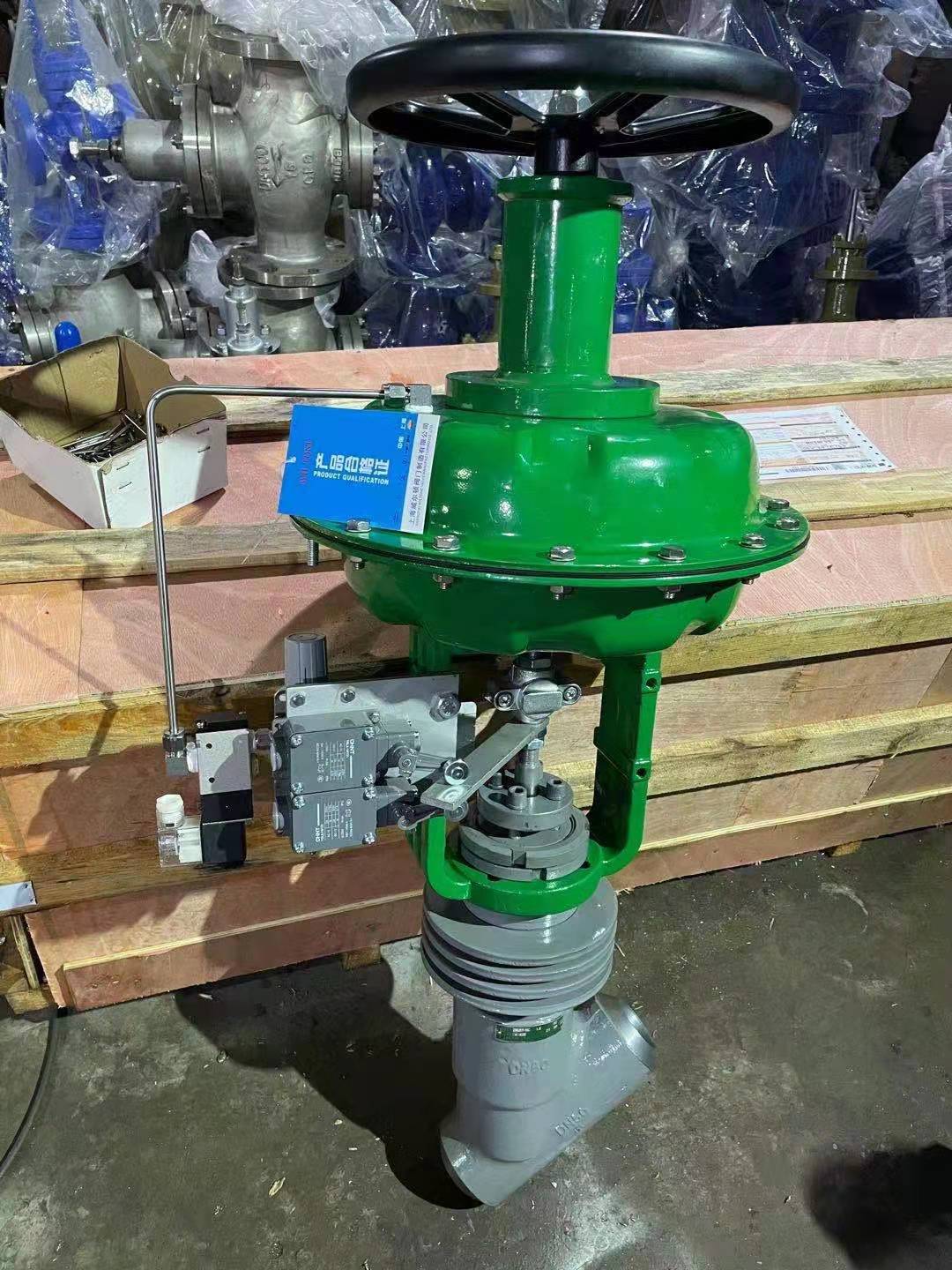

气动Y型疏水阀库存实拍:

气动Y型疏水阀
