H44H(Y)、H64H(Y)大口径旋启式止回阀工作原理及产品特点

发布时间:2021-07-02 来源地:http://www.0755fm.com

H44H(Y)、H64H(Y)大口径旋启式止回阀功能是控制管道内介质单向流向的阀门,用来防止管路中的介质倒流。止回阀属于自动阀类,启闭件靠流动介质的力量自行开启或关闭。止回阀只用于介质单向流动的管路上,阻止介质回流,以防发生事故。主要用于石油、化工、制药、化肥、电力等管路上.

H44H(Y)、H64H(Y)大口径旋启式止回阀:

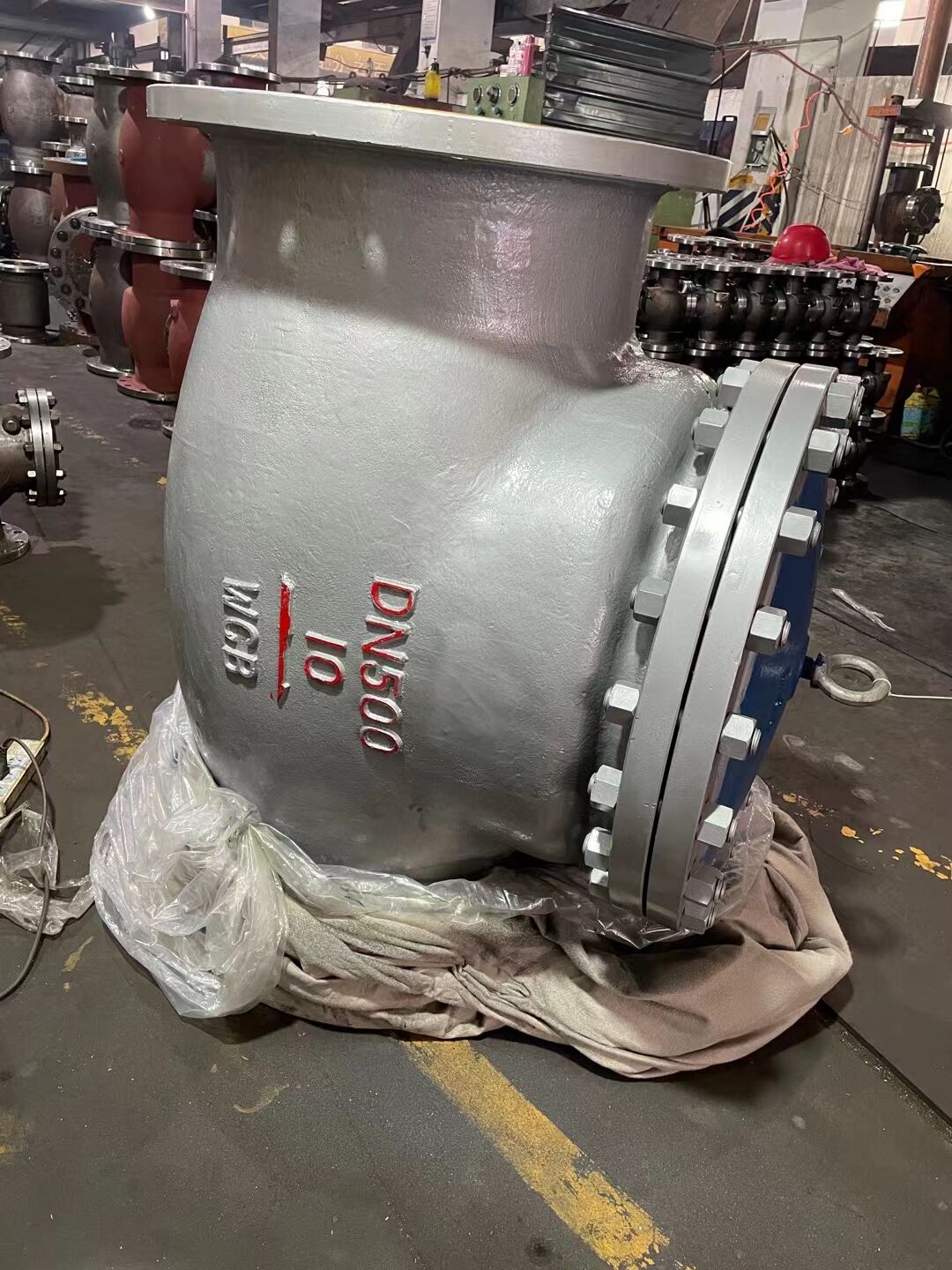

大口径旋启式止回阀
大口径旋启式止回阀特点及优点:
产品的设计造符合美国国家标准ANSI B16.34,美国石油学会标准API6D要求
阀门承压采用精密铸造工艺浇铸,表面质量美观,无粘沙、冷隔等表面缺陷;内在质量稳定,无疏松、砂眼、裂纹等内在缺陷。
旋启式回阀采用内装摇臂旋启式结构,阀门的所有启闭件都装于阀体内部,不穿透阀体,除了中法兰部位用密封垫片或密封环密封外,整体没有外漏点,杜绝了阀门外泄的可能。
旋启止因阀摇臂和阀瓣连接处采用球面连接的结构,使得阀瓣在360℃范围内有一定的自由度,有适当的微量位置补偿。
式止回阀密封副的密封面堆焊合金钢(13Cr)或硬质合金Stellite6,即使用在有细颗粒的介质中并不会因冲蚀而很快磨损。
H44W  H44H(Y)、H64H(Y)国标止回阀设计与制造标准:
法兰尺寸:JB/T79、GB/T9113

压力温度:ASME B16.34、GB/T9131
结构长度: GB/T12221、ASME/ANSI B16.10
检验与试验: JB/T9092、GB/T13927
