(ZJHP)精小型气动薄膜单座【调节阀】型号编制及概述原理
(ZJHP)精小型气动薄膜单座【调节阀】是一种顶导向单阀座调节阀，具有结构简单、密封性能好、流量大、使用可靠等特点。有效而足够的顶部导向系统克服小开度时的震动，有效使用寿命更长。可选择多弹簧气动薄膜机构的气动调节阀。
阀门标准规格
阀体型式：直通铸造球型阀体
阀芯型式：非平衡式单座柱塞阀芯
公称通径：DN20~200 NPS 3/4?~ 8?
公称压力：PN16 ~ 100 CLASS 150LB ~ 600LB
连接方式：法兰：FF、RF、MF、RTJ
焊接：SW、BW
法兰距：符合IEC 60534
阀盖形式：标准型（-5℃~230℃）、
散热片型（-45℃~大于230℃场合）、
低温加长型（-196℃~ -45℃）、波纹管密封型、
保温夹套型
填料：V型聚四氟乙烯填料、柔性石墨填料等
密封垫：金属夹石墨密封垫
执行机构：气动：多弹簧薄膜执行机构、活塞式执行机构
表面涂漆：绿色丙稀酸聚胺酯磁漆
型号编制
|
Z |
执行机构 |
H |
结构形式 |
-公称压力 |
阀体材质 |
公称通径 |
|
Z系列调节阀 |
J:气动薄膜执行机构 |
H直行程 |
P:标准型单座调节阀 |
PN16=16 |
C=WCB |
DN25= DN25 |
|
如：Z型气动薄膜单座调节阀，压力PN16，阀体材料为WCB，公称通径DN50，型号为：ZJHP-16C DN50 |
||||||
性能
|
流量特性 |
直线、等百分比、快开 |
||
|
可调范围 |
50:1 (CV<6.3 30:1) |
||
|
额定CV值 |
等百分比CV1.6~630，直线CV1.8~690 |
||
|
允许泄漏量 |
硬密封:IV级（0.01%阀额定容量） 软密封:VI级（气泡级） |
||
|
性能指标 |
|
气动 |
电动 |
|
基本误差% |
±1.5 |
±1.0 |
|
|
回差% |
≤1.5 |
≤1.0 |
|
|
死区% |
≤0.6 |
≤1.0 |
|
|
始终点偏差% |
±2.5 |
±2.5 |
|
|
额定行程偏差% |
≤2.5 |
≤2.5 |
|
选用参数表
|
阀座直径（mm） |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
额定流量系数Cv |
等百分比 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
直线 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
|
公称通径 |
行程 |
可选流量系数Cv（★标准型●推荐○定制） |
|||||||||||||
|
DN20 |
16mm |
● |
● |
● |
★ |
|
|
|
|
|
|
|
|
|
|
|
DN25 |
● |
● |
● |
● |
★ |
|
|
|
|
|
|
|
|
|
|
|
DN32 |
25 mm |
○ |
○ |
○ |
○ |
○ |
★ |
|
|
|
|
|
|
|
|
|
DN40 |
|
○ |
○ |
○ |
○ |
● |
★ |
|
|
|
|
|
|
|
|
|
DN50 |
|
|
○ |
○ |
○ |
● |
● |
★ |
|
|
|
|
|
|
|
|
DN65 |
40mm |
|
|
|
|
|
○ |
○ |
○ |
★ |
|
|
|
|
|
|
DN80 |
|
|
|
|
|
○ |
○ |
○ |
● |
★ |
|
|
|
|
|
|
DN100 |
|
|
|
|
|
○ |
○ |
○ |
● |
● |
★ |
|
|
|
|
|
DN125 |
60mm |
|
|
|
|
|
|
|
|
○ |
○ |
○ |
★ |
|
|
|
DN150 |
|
|
|
|
|
|
|
|
|
○ |
○ |
● |
★ |
|
|
|
DN200 |
|
|
|
|
|
|
|
|
|
○ |
○ |
● |
● |
★ |
|
|
气动执行机构 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
|||||||||||
|
350 |
350 |
560 |
900 |
||||||||||||
|
作用方式 |
弹簧范围 |
金属密封允许压差（MPa） |
|||||||||||||
|
气开 |
20-100KPa |
4.46 |
3.09 |
1.98 |
1.16 |
0.7 |
0.44 |
0.28 |
0.18 |
0.17 |
0.11 |
0.07 |
0.07 |
0.05 |
0.03 |
|
40-200 KPa |
6.4 |
6.4 |
5.94 |
3.34 |
2.14 |
1.31 |
0.84 |
0.53 |
0.51 |
0.33 |
0.21 |
0.22 |
0.15 |
0.09 |
|
|
80-240 KPa |
6.4 |
6.4 |
6.4 |
6.4 |
4.99 |
3.05 |
1.95 |
1.25 |
1.18 |
0.78 |
0.5 |
0.51 |
0.36 |
0.21 |
|
|
气关 |
20-100KPa |
6.4 |
6.19 |
3.96 |
2.23 |
2.14 |
0.87 |
0.56 |
0.35 |
0.34 |
0.22 |
0.14 |
0.15 |
0.1 |
0.06 |
|
40-200 KPa |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
5.86 |
3.64 |
2.3 |
2.21 |
1.43 |
0.91 |
0.95 |
0.66 |
0.37 |
|
|
80-240 KPa |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
5.04 |
3.18 |
3.06 |
1.98 |
1.26 |
1.32 |
0.92 |
0.52 |
|

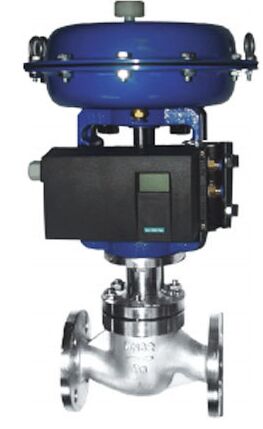

(ZJHP)精小型气动薄膜单座【调节阀】实物图：
