不锈钢T型三通球阀及不锈钢L型三通球阀的工作原理及结构图

发布时间:2019-05-22 来源地:http://www.0755fm.com

不锈钢T型三通球阀不锈钢L型三通球阀的工作原理及结构图

作为工业大国的中国,阀门这个传统行业一直在不断发展,阀门种类繁琐。不锈钢三通球阀凭借其流体阻力小、结构简单、体积小、重量轻、适用范围广等优点而深受消费者喜爱。

不锈钢三通球阀性能特点和工作原理。

不锈钢三通球阀结构特点:

上装式结构:对装在管道上的阀门可直接在线检查与维修,能有效减少装置停车,降低成本。本类阀门在管道中一般应当水平安装;

启闭无摩擦:完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题;

低扭矩设计。特殊结构设计的阀杆,只需配一个小手把阀门就能轻松启闭;

楔形密封结构。阀门是靠阀杆提供的机械力,将球楔压到阀座上而密封,使阀门的密封性不受管线压差变化的影响,在各种工况下密封性能都有可靠保证;

密封面的自清洁结构。当球体倾离阀座时,管线中的流体沿球体密封面成360°均匀通过,不仅消除了高速流体对阀座局部的冲刷,也冲走了密封面上的聚积物,达到自清洁的目的。

不锈钢三通球阀具有以下优点:

1.流体阻力小,其阻力系数与同长度的管段相等;

2.结构简单、体积小、重量轻;

3.紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用;

4.操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制;

5.维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便;

6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀;

7.适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

工作原理:

在开启过程中

1在关闭位置,球体受阀杆的机械施压作用,紧压在阀座上。

2当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。

3阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。4直至到全开位置,阀杆提升到极限位置,球体旋转到全开位置。

当关闭过程中:

1关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。

2继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和球体同时旋转90°。

3快要关闭时,球体已在与阀座无接触的情况下旋转了90°。

4手轮转动的最后几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。

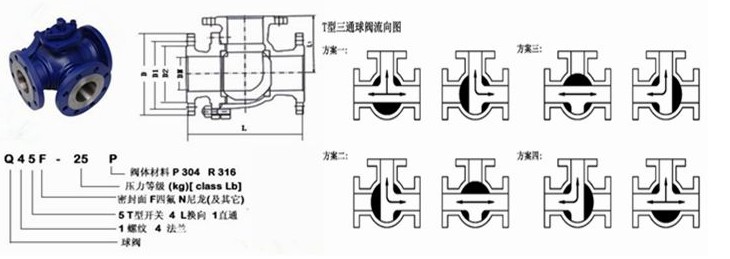

不锈钢T型三通球阀结构图:

不锈钢T型三通球阀结构图

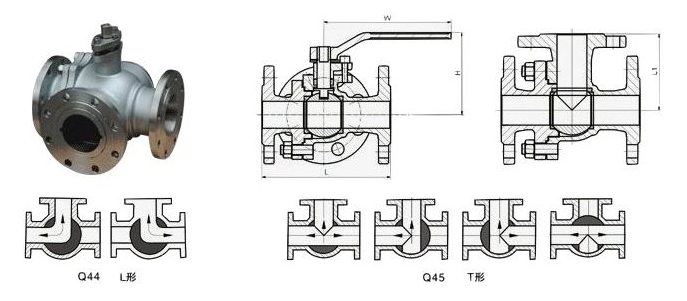

不锈钢L型三通球阀结构图:

不锈钢L型三通球阀结构图
