『可调双金属片式蒸汽疏水阀』

更新时间：2024-04-15 20:08:03

产品名称

『可调双金属片式蒸汽疏水阀』

产品型号

CS47H CS17H CS67H

连接方式

法兰，承插焊，内螺纹

结构方式

直通式

驱动方式

手动

产品口径

DN15～50mm

公称压力

0.6～6.4MPa

阀体材质

HT200 WCB 20# 304 304L 316 316L

联系电话

021-51061185

联系传真

021-51079320

邮件地址

shweierdun@163.com

联系我们

白先生;苏小姐

联系手机

18964118897 15862657172

腾讯 QQ

812998712，843667323，416865208

公司名称

上海威尔顿阀门有限公司

公司网址

http://www.0755fm.com

服务承诺

质量三包：包修，包退，包换.

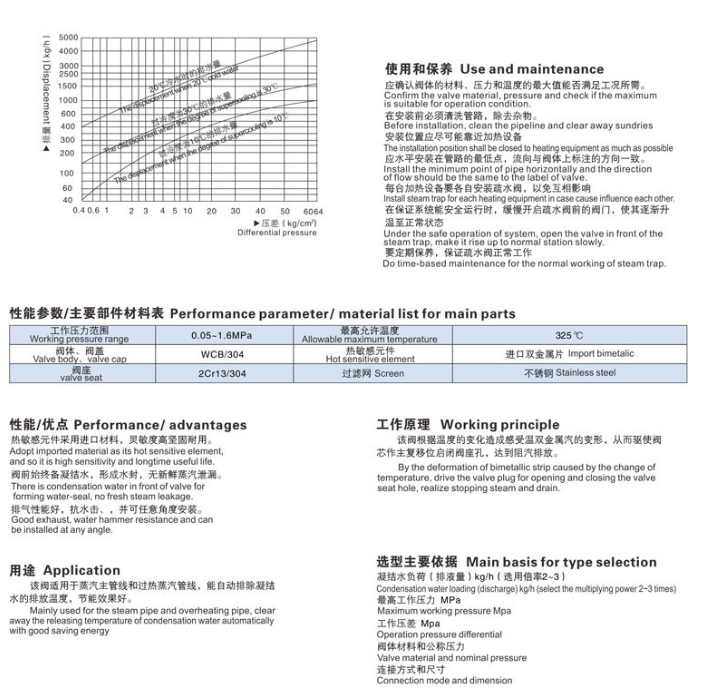

可调双金属片式蒸汽疏水阀产品概述：

可调双金属片蒸汽疏水阀是热静力型疏水阀中结构较坚固的疏水阀。它的优点是：不怕水击，耐高压，体积小，重量轻，不怕冻，能自动排空气，任意位置都可安装；背压率大于80%。

　　可调双金属片蒸汽疏水阀适用于蒸汽管主管道、管网伴热、仪表伴热、生活采暖和允许存有高温凝结水的加热设备疏水，使用范围很广。

　　CS17H型可调双金属片蒸汽疏水阀特点:

　　1.疏水阀可调整凝结水的排放温度，有效地利用凝结水的显热。

　　2.阀前始终有凝结水，形成水封，无蒸汽泄漏。

　　3.可任意角度安装，并随时可调整排水温度。

　　4.抗水击，排气性能优良。

　　5.球面关闭方式，使用寿命长

　　CS17H型可调双金属片蒸汽疏水阀工作原理

　　双金属片式疏水阀是由双金属片感温元件带动阀心进行开关阀门。当装置刚起动时，管道出现低温冷凝水，双金属片是平展的，阀芯在弹簧的弹力下处于开启位置。当冷凝水温度渐渐升高，双金属片感温元件开始弯曲变形，并把阀心推向关闭位置。在冷凝水达到饱和温度之前，疏水阀完全关闭。阀前始终存有高温凝结水，无蒸汽泄漏，节能效果好。

CS17H型可调双金属片蒸汽疏水阀型号规格外型尺寸：

疏水阀产品型号	公称通径 DN	疏水阀连接方式	使用压力范围（MPa）	较高允许温度℃	调整温度℃	阀体材质	阀体材质	外形尺寸（mm）
疏水阀产品型号	公称通径 DN	疏水阀连接方式	使用压力范围（MPa）	较高允许温度℃	调整温度℃	阀体材质	阀体材质	L	H1	H2	W
TB6 （CS17H-16C）	15-20 25	内螺纹ZG1/2“~1”	0.01~1.6	220	220	50~180	A105(25)	90 95	109	35	58
TB6F CS47H-16C）	15-20 25 32-50	法兰	0.01~1.6	220	220	50~180	A105(25)	150 160 230	109	35	58
TB6W （CS67H-16C）	15-20 25	承插焊	0.01~1.6	220	220	50~180	A105(25)	90 95	109	35	58
TB11 （CS17H-16C）	15-20 25	内螺纹ZG1/2“~1”	0.01~1.6	220	220	60~190	A105(25)	90 95	109	35	58
TB11F （CS47H-16C）	15-20 25 32-50	法兰	0.01~1.6	220	220	60~190	A105(25)	150 160 230	109	35	58
TB3 （CS67H-16C）	15-20 25	内螺纹ZG1/2“~1”	0.01~1.6	350	350	50~190	A105(25)	90 95	85	23	54
TB3F （CS67H-16C）	15-20 25	法兰	0.01~1.6	350	350	50~190	A105(25)	150 160	85	23	54
TB3W （CS67H-16C）	15-20 25	承插焊	0.01~1.6	350	350	50~190	A105(25)	90 95	85	23	54
TB5 （CS17H-21C）	15-20 25	内螺纹ZG1/2“~1”	0.01~2.1	350	350	50~200	A105(25)	90 95	85	23	54
TB5F （CS47H-21C）	15-20 25	法兰	0.01~2.1	350	350	50~200	A105(25)	150 160	85	23	54
TB5W （CS67H-21C）	15-20 25	承插焊	0.01~2.1	350	350	50~200	A105(25)	90 95	85	23	54

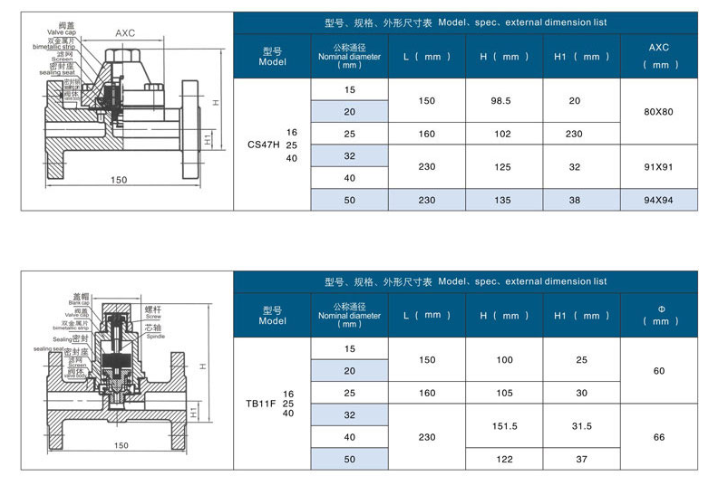

可调双金属片式疏水阀尺寸图:

可调双金属片式蒸汽疏水阀结构图

CS17H CS67H可调双金属片式蒸汽疏水阀结构图
