产品展示
SCB异径法兰连接过滤器
产品名称
SCB异径法兰连接过滤器
产品型号
SCB
连接方式
法兰
结构方式
直通式
驱动方式
手动
产品口径
DN40-DN400
公称压力
1.6-4.0mpa
阀体材质
铸钢，不锈钢304.316
联系电话
021-51061185
联系传真
021-51079320
邮件地址
shweierdun@163.com
联系我们
白先生;苏小姐
联系手机
18964118897 15862657172
腾讯 QQ
812998712，843667323，416865208
公司名称
上海威尔顿阀门有限公司
公司网址
服务承诺
质量三包：包修，包退，包换.
SCB异径法兰连接过滤器产品概述：
异径T型过滤器是除去液体中少量固体颗粒的小型设备，可保护设备的正常工作，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便.
主要外形尺寸
|
公称通径 D×D |
PN1.6-4.0MPa |
管塞 |
||
|
δ |
L |
H |
||
|
40×32 |
48/4×36/4 |
210 |
190 |
ZG3/8″ |
|
50×40 |
57/4×48/4 |
210 |
190 |
|
|
80×50 |
89/6.5×60/5 |
220 |
200 |
|
|
80×65 |
89/6.5×76/6 |
220 |
200 |
|
|
100×50 |
114/7×60/5 |
250 |
230 |
|
|
100×65 |
114/7×76/5 |
250 |
230 |
|
|
100×80 |
114/7×89/6.5 |
250 |
230 |
|
|
150×65 |
168/7×76/6 |
320 |
300 |
|
|
150×80 |
168/7×89/6.5 |
320 |
300 |
|
|
150×100 |
168/7×108/7 |
320 |
300 |
|
|
150×125 |
168/7×133/6.5 |
320 |
300 |
|
|
200×80 |
219/8×89/6.5 |
390 |
340 |
|
|
200×100 |
219/8×108/7 |
390 |
340 |
|
|
200×125 |
219/8×133/6.5 |
390 |
340 |
|
|
200×150 |
219/8×159/7 |
390 |
340 |
|
|
250×100 |
273/8×108/7 |
470 |
390 |
|
|
250×125 |
273/8×133/6.5 |
470 |
390 |
|
|
250×150 |
273/8×159/7 |
470 |
390 |
|
|
250×200 |
273/8×219/8 |
530 |
420 |
|
|
300×150 |
325/8.5×159/7 |
530 |
420 |
|
|
300×200 |
325/8.5×219/8 |
530 |
420 |
|
|
300×250 |
325/8.5×273/8 |
530 |
420 |
|
|
公称通径 D×D |
PN≤1.6MPa |
PN≤4.0MPa |
||||
|
L |
D1 |
D2 |
L |
D1 |
D2 |
|
|
40 |
431.5 |
43×3 |
89×4.5 |
459 |
45×3.5 |
89×5.5 |
|
50 |
506.5 |
57×3.5 |
108×4.5 |
484 |
57×4.5 |
108×6 |
|
65 |
516.5 |
73×4 |
133×5 |
584 |
73×5 |
133×6.5 |
|
80 |
612.0 |
89×4.0 |
109×0 |
637.5 |
89×5.5 |
159×7 |
|
100 |
717.5 |
108×4.5 |
219×7 |
769.5 |
108×6 |
219×7.5 |
|
125 |
803.5 |
133×5 |
273×7 |
866.5 |
133×6.5 |
268×8 |
|
150 |
912.5 |
159×5 |
273×7 |
984.5 |
159×7 |
270×9 |
|
200 |
1152.5 |
219×7 |
377×8 |
1223.5 |
219×8.5 |
371×10 |
|
250 |
1463.5 |
273×7 |
529×8 |
1565.5 |
270×9 |
519×12 |
|
300 |
1650.5 |
32j×8 |
529×8 |
1855.5 |
325×12 |
618×14 |
|
350 |
1875.5 |
377×8 |
630×9 |
2115.5 |
377×13 |
630×16 |
|
400 |
2093.5 |
426×9 |
720×10 |
2335.5 |
426×14 |
720×16
|

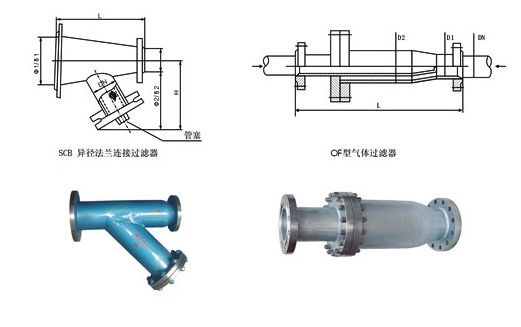

SCB异径法兰连接过滤器结构图:
