产品展示
BZ41H锻钢保温闸阀
产品名称
BZ41H锻钢保温闸阀
产品型号
BZ41H
连接方式
法兰
结构方式
直通式
驱动方式
手动
产品口径
DN10-DN50
公称压力
1.6MPa～6.4MPa
阀体材质
A105
联系电话
021-51061185
联系传真
021-51079320
邮件地址
shweierdun@163.com
联系我们
白先生;苏小姐
联系手机
18964118897 15862657172
腾讯 QQ
812998712，843667323，416865208
公司名称
上海威尔顿阀门有限公司
公司网址
服务承诺
质量三包：包修，包退，包换.
BZ41H锻钢保温闸阀产品概述：
保温闸阀闸板有两个密封面,较常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异，通常为 50, 介质温度不高时为 2°52'.楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差 ，这种闸板叫做弹性闸板。
锻钢保温闸阀公称压力：PN1.0-35.0Mpa，150Lb-3500Lb
工作温度：-40-600℃
公称通径：DN15-1400mm
连接方式：法兰，螺纹，对焊，承插焊，NPT
材质：PTFE，PVC，ABS，RPP，304，316，304L，316L，SS316，WCB，CF3，CF8，CF3M，CF8M，铸钢，铸铁，锻钢，不锈钢，铜等。
锻钢保温闸阀标准材质明细表：
|
序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
AS to ASTM |
|
|
Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) |
||
|
1 |
阀体 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
2 |
阀座 |
A276 420 |
A276 304 |
A276 304(L) |
A276F316(L) |
|
3 |
闸板 |
A276 410&403 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
4 |
阀杆 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
5 |
垫片 |
316夹柔性石墨+graphite |
316夹PTFE SS+PTFE |
||
|
6 |
阀盖 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
7 |
阀盖螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
8 |
圆柱销 |
A276 420 |
A276 304 |
||
|
9 |
填料压套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
|
|
10 |
活节螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
11 |
填料压板 |
A105 |
A182 F11 |
A182 F304(L) |
A182 F316(L) |
|
12 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
13 |
阀杆螺母 |
A276 410 |
|||
|
14 |
销紧螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
15 |
铭牌 |
SS |
|||
|
16 |
手轮 |
A197 |
|||
|
17 |
润滑垫片 |
A472 431 |
|||
|
18 |
填料 |
柔性石墨 |
PTFE |
||
|
适用介质 |
水、蒸气、油品等 |
水、蒸气、油品等 |
硝酸、醋酸等 |
||
|
适用温度 |
-29℃-425℃ |
-29℃-550℃ |
-29℃-180℃ |
||
锻钢保温闸阀尺寸和重量：
|
NPS |
1/2 |
3/4 |
1 |
1 1/4 |
1 1/2 |
2 |
|
|
L(RF) |
150 |
108 |
117 |
117 |
140 |
165 |
203 |
|
300 |
140 |
152 |
152 |
178 |
190 |
216 |
|
|
600 |
165 |
190 |
190 |
229 |
241 |
292 |
|
|
H(OPEN) |
150,300 |
158 |
169 |
169 |
236 |
246 |
283 |
|
600 |
169 |
197 |
197 |
246 |
283 |
320 |
|
|
W |
100 |
100 |
100 |
160 |
160 |
180 |
|
|
2-G |
3/8 |
3/8 |
3/8 |
1/2 |
1/2 |
1/2 |
|

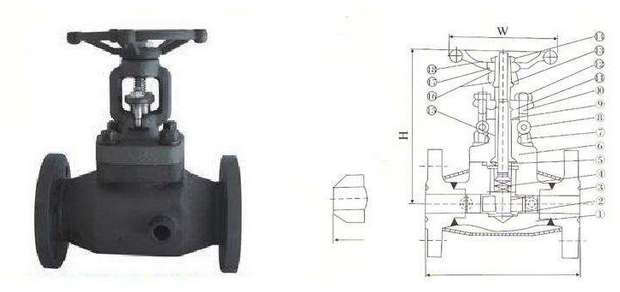

BZ41H锻钢保温闸阀结构图纸：
