产品展示
BQ41Y保温球阀
产品名称
BQ41Y保温球阀
产品型号
BQ41Y
连接方式
法兰
结构方式
直通式
驱动方式
手动
产品口径
15～300mm
公称压力
0.6～6.4MPa
阀体材质
WCB，304 ，316，316L
联系电话
021-51061185
联系传真
021-51079320
邮件地址
shweierdun@163.com
联系我们
白先生;苏小姐
联系手机
18964118897 15862657172
腾讯 QQ
812998712，843667323，416865208
公司名称
上海威尔顿阀门有限公司
公司网址
服务承诺
质量三包：包修，包退，包换.
BQ41Y保温球阀产品概述：
保温球阀BQ41Y具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
由于采用整体式结构，因而保温球阀比一般球阀何种更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。
BQ41Y保温球阀技术规范
|
设计标准 |
ASME B 16.34 GB/T12224 |
|
结构长度 |
ASME B 16.10 GB/T12221 |
|
连接法兰 |
ASME B 16.5、JB/T 79 |
|
驱动方式 |
手动、电动、气动 |
|
试验和检验 |
JB/T9092 API 598 |
|
适用介质 |
重油、胶类等易凝固介质 |
注：阀门连接法兰尺寸可根据用户要求设计制造。
保温球阀主要零件材质表
|
序号 |
零件名称 |
材质 |
|
|
GB |
ASTM |
||
|
1 |
夹套 |
25 |
105 |
|
2 |
阀座 |
WCB |
A216-WCB |
|
3 |
阀体 |
25 |
A105 |
|
4 |
密封圈 |
PTFE、对位聚苯 |
|
|
5 |
球体 |
|
|
|
6 |
阀杆 |
1Cr13 |
A247-410 |
|
7 |
填料 |
柔性石墨 |
|
|
8 |
填料压盖 |
WCB |
A216-WCB |
注：阀门主要零部件及密封面的材质可根据实际工况条件或用户特殊要求设计选用。
主要外型及连接尺寸表
|
公称通径（DN） |
d |
L |
D |
E |
Q |
H |
W |
管螺纹 |
||
|
(mm) |
(in) |
(mm) |
(in) |
P |
||||||
|
20 |
3/4" |
19 |
117 |
40 |
1 1/2" |
58.5 |
147 |
101 |
170 |
G3/4" |
|
25 |
1" |
25 |
127 |
50 |
2" |
62.5 |
156 |
106 |
170 |
G3/4" |
|
40 |
1 1/2" |
38 |
165 |
65 |
2 1/2" |
63.5 |
181 |
125 |
250 |
G3/4" |
|
50 |
2" |
51 |
178 |
80 |
3" |
68 |
218 |
135 |
250 |
G3/4" |
|
80 |
3" |
76 |
229 |
150 |
6" |
82 |
275 |
193 |
350 |
G3/4" |
|
100 |
4" |
102 |
254 |
200 |
8" |
83 |
300 |
265 |
420 |
G3/4" |
|
150 |
6" |
152 |
292 |
250 |
10" |
95 |
403 |
355 |
1000 |
G3/4" |
|
200 |
8" |
203 |
330 |
300 |
12" |
100 |
495 |
410 |
1300 |
G3/4" |
|
备注 |
法兰尺寸请按对应的通径参阅《主要外型及连接尺寸表》 |
|||||||||

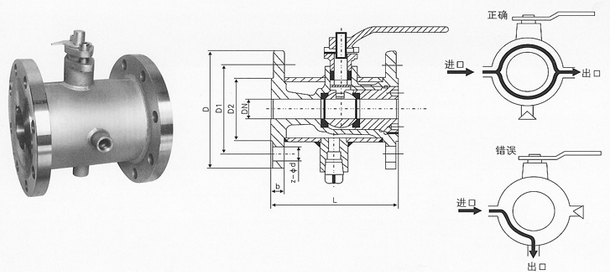

BQ41Y保温球阀结构图纸：
