ZSSV气动V型活塞式调节球阀
产品名称
ZSSV气动V型活塞式调节球阀
产品型号
ZSSV
连接方式
法兰
结构方式
V型
驱动方式
气动
产品口径
25~300mm
公称压力
1.6、4.0、6.4MPa
阀体材质
碳钢，不锈钢
联系电话
021-51061185
联系传真
021-51079320
邮件地址
shweierdun@163.com
联系我们
白先生;苏小姐
联系手机
18964118897 15862657172
腾讯 QQ
812998712，843667323，416865208
公司名称
上海威尔顿阀门有限公司
公司网址
服务承诺
质量三包：包修，包退，包换.
ZSSV气动V型活塞式调节球阀产品概述：
气动V型活塞式调节球阀（简称调节球阀），是一种旋转型调节球阀,为气动单元组合仪表中的执行单元,一般与电气阀门定位器或气动阀门定位器组合使用.阀芯开有V型切口,与阀座相对转动产生剪切力,防止卡死.特别适用于泥浆和含有纤维介质，以及含有微小固体悬浮物介质的调节.因而广泛应用于石油、化工、制药、冶金、轻纺、造纸、污水处理等生产部门的气体、蒸汽、液体输送管道中介质流量调节,以达到生产过程按控制要求.
ZSHV,ZSSV气动V型调节球阀特点
１、气动V型球阀以压缩空气为动力，通过活塞齿条，齿轮的机械传动阀杆，以角行程输出的扭矩转动球体0~90°，就能完成启闭动作或调节动作。通过配套电气阀门定位器输入4-20mA电流信号，改变阀芯的旋转角度（0-90°任意角度），实现调节控制流量等参数。控制精确、体积小、重量轻、流阻小、流量系数大，结构简单、密封性能好。是真正的高效率进行控制工艺状况的一种阀门。
２、具有出色的调节特性：Ｖ型阀具有一个近似等百分比的固有流量特性及高达300:1的可调比。因此Ｖ型阀可以在广幅的变化范围内提供精确的控制。
３、较大流动容积：由于它的流线型外形以及满直角回转控制缘故，使容积的较大值特别高，流通能力特别大，流通阻力小，因此可以使用较小的更加经济实用的阀门尺寸。
４、Ｖ型阀采用双轴承结构，机械稳定性高，启动扭矩小，保证了阀门具有极好的灵敏度和感应速度。
５、较大可靠（安全）性：阀体为一个整体结构，坚固耐用，操作不受管道压力影响，并可避免阀体渗漏。
６、金属阀座的优越密封性：Ｖ型阀采用弹性可动金属阀座，具有自助补偿功能，并具有优越密封性能及超长的使用寿命。在流向上，泄漏量≤10--5×额定流量系数。
７、超强的剪切能力：Ｖ型阀采用金属硬密封结构时，Ｖ型阀芯及金属阀座在回转过程中，Ｖ型缺口与阀座产生一个强大的剪切力，能切断纤维等杂质，并具有自洁功能，避免阀门卡死现象发生。
8、气动执行机构采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小。执行机构采用全密封防水设计防护等级高。气缸体采用镜面气缸，无油润滑，磨擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑，确保传动轴不摩损
ZSHV,ZSSV 气动V型调节球阀执行机构：
1、ZSHV、ZSSV气动Ｖ型球阀是一种直角回转结构的高级控制阀，其由活塞式双作用或单作用（弹簧复位式）气动执行器和V型阀结构组成，它与电气阀门定位器配套使用，可实现比例调节；与电磁阀及控制箱配套使用，可实现二位切断控制。
2、Ｖ型球阀阀芯设计成带有特殊形状的Ｖ型缺口，具有精确的流量特性和控制功能，适用于气体、液体、固态颗粒状等介质的控制。
3、由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的工况场合的自动化控制系统。
ZSHV,ZSSV 气动V型调节球阀性能规范：
|
型式 |
直通式铸造球阀 |
|||||||||||||
|
公称通径DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
阀座直径 |
20 |
26 |
33 |
40 |
53 |
66 |
86 |
104 |
128 |
170 |
212 |
255 |
300 |
340 |
|
额定流量系数Kv |
25 |
36 |
63 |
100 |
184 |
280 |
400 |
600 |
950 |
1540 |
2500 |
3900 |
6150 |
9800 |
|
公称压力PN |
PN1.6 6.4MPa |
|||||||||||||
|
泄漏量 |
软密封：≤1.8×10-7×△P×DN.1/h（试验介质为液体：式中△P为压差） 硬密封：≤10-4×阀额定容量.1h（阀额定容量的计算见附表） |
|||||||||||||
|
气源压力 |
0.4~0.6MPa |
|||||||||||||
|
连接形式 |
对夹式、法兰式、管道法兰按JB79-59标准 |
|||||||||||||
|
适用温度 |
软密封-40℃~+180℃；硬密封-40℃~+450℃ |
|||||||||||||
|
球芯转角 |
90度 |
|||||||||||||
|
流量特性 |
近似等百分比 |
|||||||||||||
|
阀体材料 |
A105、F321、F316、WCB、ZG1Cr18NiTi、ZGOCr18NiTi、ZGOOrL7N14MO2 |
|||||||||||||
|
球芯型式 |
部分球带有V形缺口 |
|||||||||||||
|
阀座材料 |
聚四氟乙烯、不锈钢司太立硬质合金 |
|||||||||||||
|
基本误差 |
≤全行程的2%（带定位器） |
|||||||||||||
|
回差 |
≤全行程的2.0%（带定位器） |
|||||||||||||
|
死区 |
≤全行程的0.8%（带定位器） |
|||||||||||||
|
额定流量系数误差% |
≤±10 |
|||||||||||||

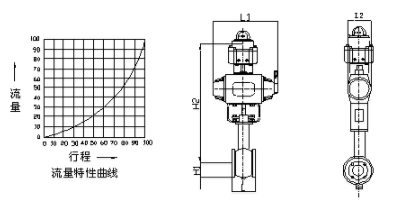

ZSSV气动V型活塞式调节球阀结构图:
