D71F,D41F四氟密封蝶阀

更新时间:2024-04-15 20:17:49
产品名称
D71F,D41F四氟密封蝶阀
产品型号
D71F,D41F
连接方式
对夹式,法兰式
结构方式
中线型
驱动方式
手动
产品口径
40~1600mm
公称压力
0.6~1.6MPa
阀体材质
铸钢、铸铁、不锈钢
联系电话
021-51061185
联系传真
021-51079320
邮件地址
shweierdun@163.com
联系我们
白先生;苏小姐
联系手机
18964118897 15862657172
腾讯 QQ
812998712,843667323,416865208
公司名称
上海威尔顿阀门有限公司
公司网址
服务承诺
质量三包:包修,包退,包换.
D71F,D41F四氟密封蝶阀产品概述:
适用于各种不同类型工业管道中液体和气体(包括蒸 气)的输送,特别是具有严重腐蚀性介质的使用场合,如:硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。
产品特点

1、蝶板,阀杆,阀体,同心设计扭矩小
2、可双向安装
3、自清洁式阀座
4、防吹出式阀杆
5、ISO 5211 顶法兰
6、可选加长式阀杆
7、可提供对夹和法兰连接方式

执行标准

设计标准 GB12238、API609、JIS B2064;
结构长度 GB/T15188.2
法兰标准 GB4216、GB9113、GB9115
试验标准 GB/T13927、JB/T9092
产品型号

材质 型号
对夹式 D71F-10,D71F-16,D371F-10,D371F-16
法兰式

D41F-10,D41F-16,D341F-10,D341F-16

【产品性能规范】
四氟密封性能规范
公称压力(MPa) 1.0 1.6
密封试验压力(MPa) 1.1 1.76
壳体试验压力(MPa) 1.5 2.4
适用温度(℃) ≤300℃
材料 阀体、蝶板 HT200衬氟
填料 聚四氟乙烯
手轮、手柄 QT450-10
密封圈 HT200衬氟
阀杆 2Cr13衬氟
【主要外形连接尺寸】
四氟密封蝶阀外形尺寸

DN
(mm)

NPS
(inch)

L

D

D1 D2 F B N-фD W D0 H
PN0.6MPa
40 1 1/2 106 130 100 80 3 16 4-ф14 160   140
50 2 108 140 110 90 3 16 4-ф14 200   160
65 2 1/2 112 160 130 110 3 16 4-ф14 250   160
80 3 114 185 150 125 3 18 4-ф18 250   170
100 4 127 205 170 145 3 18 4-ф18 300   180
125 5 140 235 200 175 3 20 8-ф18 300   275
150 6 140 260 225 200 3 20 8-ф18   200 295
200 8 152 315 280 255 3 22 8-ф18   200 320
250 10 250 370 335 310 3 24 12-ф18   240 385
300 12 270 435 375 362 4 24 12-ф23   240 390
350 14 290 485 445 412 4 26 12-ф23   240 460
400 16 310 535 495 462 4 28 16-ф23   280 510
450 18 330 590 550 518 4 28 16-ф23   280 540
500 20 350 640 600 568 4 30 16-ф23   320 570
600 24 390 755 705 670 5 30 20-ф25   320 660
700 28 430 860 810 775 5 32 24-ф25   360 710
800 32 470 975 920 880 5 34 24-ф30   360 780
900 36 510 1075 1020 980 5 36 24-ф30   380 885
1000 40 550 1175 1120 1080 5 36 28-ф30   400 990
PN1.0MPa
40 1 1/2 106 145 110 85 3 18 4-ф18 160   140
50 2 108 160 125 100 3 20 4-ф18 200   160
65 2 1/2 112 180 145 120 3 20 4-ф18 250   165
80 3 114 195 160 135 3 22 4-ф18 250   170
100 4 127 215 180 155 3 22 8-ф18 300   180
125 5 140 245 210 185 3 24 8-ф18 300   275
150 6 140 280 240 210 3 24 8-ф23   200 295
200 8 152 335 295 265 3 26 8-ф23   200 320
250 10 250 390 350 320 3 28 12-ф23   240 385
300 12 270 440 400 368 4 28 12-ф23   240 390
350 14 290 500 460 428 4 30 16-ф23   240 460
400 16 310 565 515 482 4 32 16-ф25   280 510
450 18 330 615 565 532 4 32 20-ф25   280 540
500 20 350 380 620 585 4 34 20-ф25   320 570
600 24 390 780 725 685 5 36 20-ф30   320 660
700 28 430 895 840 800 5 40 20-ф30   360 710
800 32 470 1010 950 905 5 44 24-ф34   360 780
900 36 510 1110 1050 1005 5 46 28-ф34   380 885
1000 40 550 1220 1160 1115 5 50 28-ф34   400 990

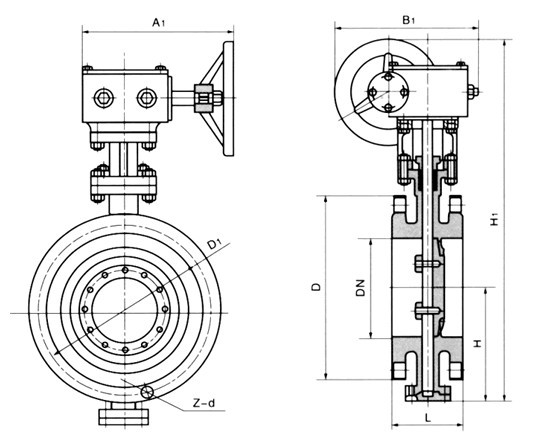

D71F,D41F四氟密封蝶阀结构图片:


D71F,D41F四氟密封蝶阀
