产品展示
保温夹套对夹式球阀
产品名称
保温夹套对夹式球阀
产品型号
BQ71F/H
连接方式
对夹式
结构方式
浮动直通
驱动方式
手动
产品口径
50-200A
公称压力
1.0～16MPa
阀体材质
WCB 20# A105 304 304L 316 316L
联系电话
021-51061185
联系传真
021-51079320
邮件地址
shweierdun@163.com
联系我们
白先生;苏小姐
联系手机
18964118897 15862657172
腾讯 QQ
812998712，843667323，416865208
公司名称
上海威尔顿阀门有限公司
公司网址
服务承诺
质量三包：包修，包退，包换.
保温夹套对夹式球阀产品概述:
BQ41F保温夹套式球阀系列主要适用于石油、化工、制药、冶金、电力等各类系统中，以输送常温下会凝固的高粘度介质。其球阀的夹套焊接在阀门的两端密封面之间，阀门的侧面和底部设有夹套的标准连接口。由于增加了夹套，此种阀门的端部连接尺寸比同一规格的尺寸大一到两个规格。阀门的端部连接型式有法兰和对夹两种。夹套中可自由的通过蒸汽其他热保温介质，确保粘稠的介质顺畅的通过阀门。
产品特点
1、保温夹套式球阀既能防止管路中粘稠的介质凝固，又能降低管路中低温介质的热量损失;
2、采用钢管焊接夹套比铸造的更加耐压、牢固和可靠;
3、由于阀门的通径与管道内径一致，介质呈直线流动，流阻小，较适用于易凝固、高粘性液体介质;
4、保温球阀阀体采用整体(一片式)结构，体积小，其重量比同类球阀的体积小、重量轻。
执行标准
设计规范： GB/T 12237 API 6D API 608 BS 5351
法兰连接： GB/T 9113 ASME B16.5
试验与检验：GB/T 13927 API 598 API 6D
图中数字解析：1表示阀体，2表示连接口，3表示夹套，4表示锁紧螺母，5表示O型圈，6表示密封圈，7表示球体，8表示阀杆，9表示垫片，10表示填料垫，11表示填料，12表示填料压盖，13表示螺钉，14表示定位片，15表示挡圈，16表示螺钉，17表示手柄。
主要外形尺寸
|
PN |
DN |
NPS |
A |
A1 |
do |
H |
H1 |
H2 |
H3 |
W |
M |
L |
L1 |
E |
法兰规格 |
|
1.0MPa |
15 |
1/2 |
110 |
50 |
15 |
63 |
101 |
126 |
- |
130 |
ZG3/4 |
147 |
110 |
58.5 |
DN40(1 1/2) |
|
20 |
3/4 |
117 |
55 |
20 |
82 |
101 |
126 |
- |
160 |
ZG3/4 |
147 |
117 |
58.5 |
DN40(1 1/2) |
|
|
25 |
1 |
127 |
60 |
25 |
85 |
106 |
137 |
- |
160 |
ZG3/4 |
156 |
127 |
63.5 |
DN50(2) |
|
|
40 |
1 1/2 |
165 |
80 |
40 |
100 |
125 |
169 |
- |
230 |
ZG3/4 |
181 |
165 |
62.5 |
DN65(2 1/2) |
|
|
50 |
2 |
178 |
90 |
51 |
153 |
135 |
179 |
576 |
230 |
ZG3/4 |
218 |
178 |
68 |
DN80(3) |
|
|
80 |
3 |
229 |
120 |
76 |
195 |
217 |
258 |
643 |
400 |
ZG3/4 |
275 |
229 |
82 |
DN150(6) |
|
|
100 |
4 |
254 |
140 |
102 |
213 |
265 |
322 |
715 |
700 |
ZG3/4 |
300 |
254 |
83 |
DN200(8) |
|
|
150 |
6 |
292 |
160 |
152 |
235 |
355 |
415 |
848 |
1100 |
ZG1 |
403 |
292 |
95 |
DN250(10) |
|
|
200 |
8 |
330 |
180 |
203 |
342 |
410 |
527 |
903 |
1500 |
ZG1 |
492 |
330 |
100 |
DN300(12) |

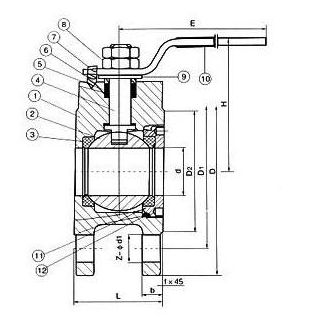

保温夹套对夹式球阀结构图:
