铸钢带吹扫孔闸阀
产品名称
铸钢带吹扫孔闸阀
产品型号
铸钢带吹扫孔
连接方式
法兰
结构方式
直通式
驱动方式
手动
产品口径
50～300mm
公称压力
1.6MPa～4.0MPa
阀体材质
铸钢、碳钢、不锈钢
联系电话
021-51061185
联系传真
021-51079320
邮件地址
shweierdun@163.com
联系我们
白先生;苏小姐
联系手机
18964118897 15862657172
腾讯 QQ
812998712，843667323，416865208
公司名称
上海威尔顿阀门有限公司
公司网址
服务承诺
质量三包：包修，包退，包换.
铸钢带吹扫孔闸阀产品概述：
铸钢带吹扫孔闸阀结构形式为楔式闸板、明杆支架、法兰连接，材质采用优质不锈钢304或316等材料，具有耐腐蚀耐锈等特点，在设备上起着启闭的作用。
1、本系列闸阀主体为楔式单闸板双向密封、结构简单、紧凑、密封可靠。
2、吹扫装置可对易结焦、颗粒状介质的管路、阀门等进行清洗、冲刷、有效地提高系统的使用寿命。
3、Z1仿、Z2仿系列带吹扫闸阀也适用于水、蒸汽、烟气、油品或雾状、粉末状、颗粒状等介质的管路上，作为起闭装置用，尤其适用于石化行业输油和催化裂变系统，起着启闭、清洗冲刷管道的作用。
闸阀具有以下优点：
1.流体阻力小,密封面受介质的忡刷和侵蚀小。
2.开闭较省力。
3.介质流向不受限制,不扰流、不降低压力。
4.形体简单,结构长度短，制造工艺性好，适用范围广。
闸阀的缺点如下：
1.密封面之间易引起冲蚀和擦伤，维修比较困难。
2.外形尺寸较大，开启需要一定的空间，开闭时间长。
3.结构较复杂。
闸阀的安装与维护应注意以下事项：
1.手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
2.双闸板闸阀应垂直安装（即阀杆处于垂直位置,手轮在顶部)。
3.带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力)。
4.带传动机构的闸阀，按产品使用说明书的规定安装。
5.如果阀门经常开关使用,每月至少润滑一次。
Z1仿、Z2仿系列带吹扫孔闸阀
铸钢带吹扫孔闸阀
设计与制造标准：
设计与制造：GB12234
法兰尺寸：GB9113 JB/T79
压力温度：JB/T74 GB9131
结构长度：GB/T12221
对焊连接尺寸：---
检验与试验：JB/T9092 GB13927
安装尺寸及重量：
|
GB 1.6Mpa |
|||||||||
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
|
H |
440 |
450 |
530 |
620 |
755 |
845 |
1040 |
1245 |
1475 |
|
D0 |
240 |
240 |
280 |
320 |
360 |
360 |
400 |
450 |
560 |
|
Wt |
29 |
33 |
46 |
63 |
108 |
134 |
192 |
273 |
379 |
|
GB 2.5Mpa |
|||||||||
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
|
H |
440 |
450 |
530 |
620 |
755 |
845 |
1040 |
1245 |
1475 |
|
D0 |
240 |
240 |
280 |
320 |
360 |
360 |
400 |
450 |
560 |
|
Wt |
31 |
35 |
46 |
64 |
1 |
134 |
2 |
290 |
401 |
|
GB 4.0Mpa |
|||||||||
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
250 |
280 |
310 |
350 |
400 |
450 |
550 |
650 |
750 |
|
H |
440 |
475 |
550 |
670 |
770 |
880 |
1085 |
1300 |
1440 |
|
D0 |
280 |
280 |
320 |
360 |
400 |
400 |
450 |
460 |
640 |
|
Wt |
29 |
38 |
52 |
82 |
129 |
153 |
262 |
366 |
563 |

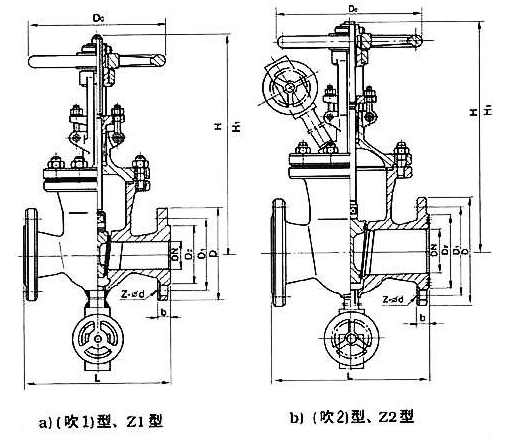

铸钢带吹扫孔闸阀结构图:
本页URL，复制给好友：
订货流程：
1、客户采购清单传真至021-51079320或来电咨询021-51061185或发邮箱shweierdun@163.com
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）.
3、具体商定：交货期、特殊要求等事宜.
订货须知：
1、 客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
1、客户采购清单传真至021-51079320或来电咨询021-51061185或发邮箱shweierdun@163.com
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）.
3、具体商定：交货期、特殊要求等事宜.
订货须知：
1、 客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
