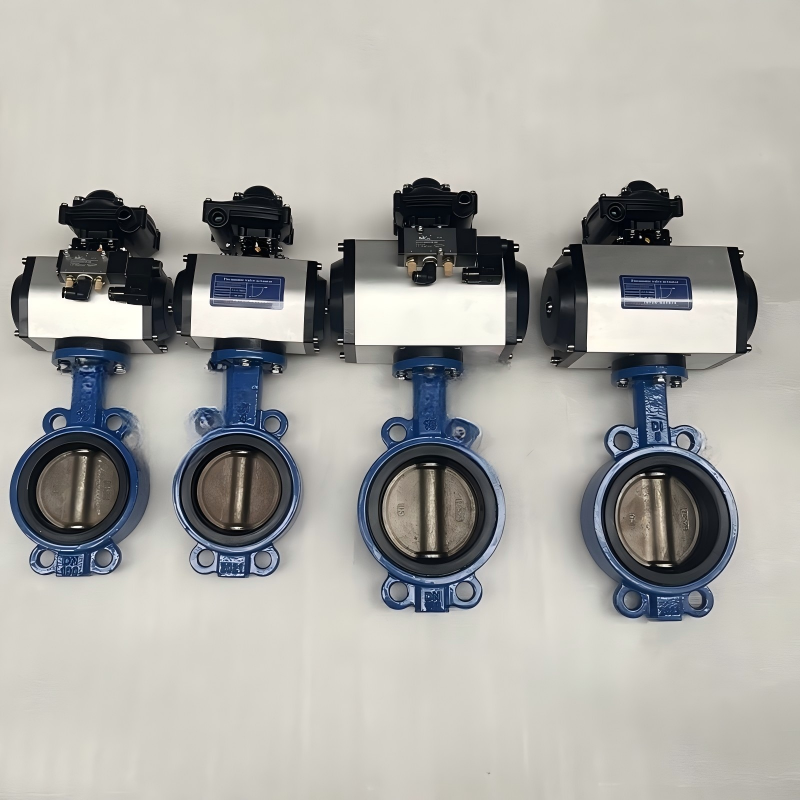

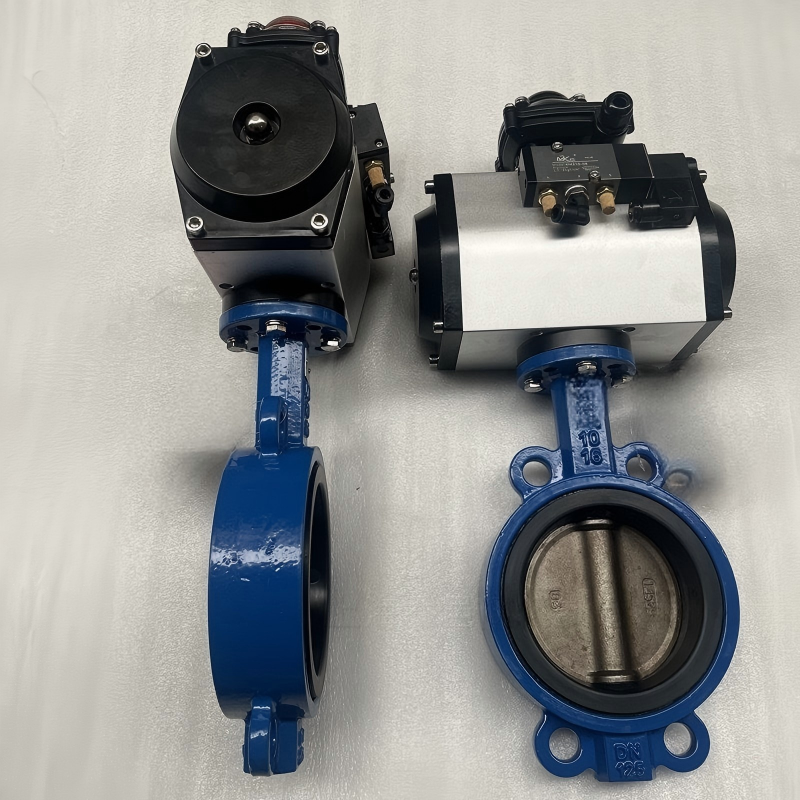

气动脱硫蝶阀

更新时间:2026-05-22 14:33:22
产品名称 气动脱硫蝶阀
规格型号 TLD671X
连接方式 对夹
结构形式 中线式
驱动方式 气动
公称通径 DN50-DN1200
公称压力 PN1.0、1.6、2.5MPa
阀体材质 铸铁,铸钢,不锈钢
联系方式 021-51061185 18964118897 白经理
官网 http://www.0755fm.com
生产厂家 上海威尔顿阀门有限公司

D671X气动脱硫脱硝蝶阀

产品简介:

气动脱硫蝶阀TLD671X/1.4529气动脱硫脱硝蝶阀/气动脱硫浆液蝶阀D671X气动1.4529脱硫脱硝蝶阀/气动1.4529脱硫蝶阀WD671X气动烟气脱硫蝶阀TLD671X气动1.4529脱硫对夹蝶阀/气动1.4529板脱硫蝶阀专为脱硫脱硝工程使用而设计脱硫阀门,蝶板采用2507或1.4529不仅满足脱硫浆液对阀门的腐蚀和磨损,也保证其他部件不被石灰石(或石灰膏)浆液腐蚀。通过更换阀板密封圈、O型圈、蝶板、转轴等材质,可适用多种介质和不同温度。阀门自动控制装备有电动执行机构或双作用气动执行器,可以实现自动与手动双重启闭功能。

产品特点:

脱硫蝶阀*的阀座设计*把阀体与流体介质隔开,与其他同类阀门比较,它有更好的阀座牢固方式、就地更换阀座快捷、阀门保持零泄漏、且摩擦小。通径大于DN200使用蜗轮驱动,开启更加方便。并可根据不同介质的物理化学特性,选用相应蝶板和阀座材料可达到耐高温,耐低温,耐腐蚀,耐光,耐老化的不同特性功能。蝶阀阀板采用高性能合金双相钢2507、1.4529等超级耐腐蚀合金,有效抵御浆液的腐蚀和磨损,而且可以使用在更高的环境温度。

1.4529脱硫浆液蝶阀烟气脱硫脱硝蝶阀石灰石膏法脱硫工艺,适用介质:石灰石浆液、石膏浆液等含颗粒物的腐蚀性介质。可选配驱动装置:手柄、蜗轮、电动开关、电动调节、气动开关、气动调节。

1.4529脱硫脱硝蝶阀必须满足腐蚀、磨损、流速、温度等几点要求,各种矿物燃料均含硫。特别是煤,燃烧后生成大量SO2,严重污染空气。为控制污染,zui有效的办法是烟气脱硫。2507板脱硫蝶阀结构简单、体积小、重量轻。旋转手柄90°,即可轻松启闭阀门,并可保持阀门停留在需要的开启角度上。


阀门特点:

1、轴板无销连接、结构轻便,运输、安装、维修方便

2、90°启闭,开关迅速。操作扭矩小,省力轻巧

3、软密封、零泄漏,使用寿命长

4、选择不同零部件材质,可多种介质

5、表面环氧树脂涂层,防腐、美观

6、驱动方式可选择手柄、涡轮、电动、气动

主要性能规范:

适用温度
适用介质
天然胶≤ 85℃
石膏浆液、石灰石浆液、 回收水、工艺水、废水
三元乙丙胶≤100℃

主要零件材料:

名称
材料
阀体
灰铸铁、球墨铸铁、碳钢
蝶板
碳钢包覆橡胶、 碳钢包覆氟塑料、不锈钢 双相不锈钢板 1.4529、2507、C276
阀座
天然橡胶、三元乙丙、橡胶
阀杆
不锈钢、 2Cr13、304

设计标准:

设计标准
GB/T12238-1989
法兰连接尺寸
GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度
GB/T12221-1989
压力试验
GB/T13927-2000;JB/T9092-1999

技术参数:

公称通径DN(mm)
DN50~1000mm
公称压力(MPa)
PN1.0、1.6、2.5MPa
阀体形式
直通铸造阀体
连接形式
法兰式、对夹式
阀芯形式
蝶板式
密封填料
柔性石墨、聚四氟乙烯
基本误差
带定位器:小于全行程的±2%
回差
带定位器:小于全行程的±2%
控制方式
开关型(开关两位控制)、调节型(4~20mA控制)

气动执行器参数:

执行器型号
GT、AT、AW系列单双作用气动执行器
供气压力
0.4~0.7MPa
气源接口
G1/4"、G1/8"、G3/8"、G1/2"
环境温度
-30~+70℃
作用形式
单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
气动执行器有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。

1、齿轮式双活塞,输出力矩大,体积小。

2、气缸选用铝金材料,重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
