气动粉尘蝶阀

更新时间：2026-05-22 14:33:21

产品名称	气动粉尘蝶阀
规格型号	BVF
连接方式	法兰
结构形式	直通式
驱动方式	气动
公称通径	DN100-DN400
公称压力	PN1.0、1.6、2.5MPa
阀体材质	铸钢，不锈钢
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

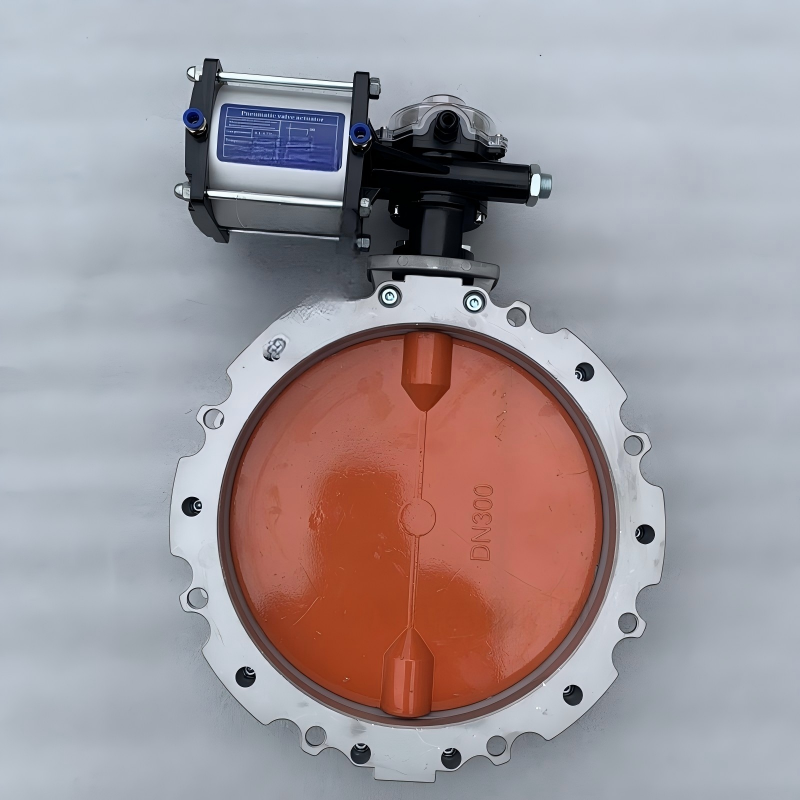

BVF气动粉体铝蝶阀

产品简介：

气动粉尘蝶阀BVF气动粉体蝶阀VFS搅拌站气动水泥蝶阀/气动粉体专用蝴蝶阀/气动粉尘铝蝶阀/搅拌站气动蝶阀/铝合金气动粉体蝴蝶阀/气动粉末蝶阀/气动铝合金粉尘蝶阀/粉体蝶阀/混凝土搅拌站气动蝶阀是一种侧推式气缸和铝合金蝶阀组成，其蝶阀本体由高压铝合金阀体、可变形耐磨橡胶圈、高分子耐磨复合材料蝶板等组成，是开关料箱、料斗以及装有粉状或颗粒状物料筒仓的理想产品。本产品被混凝土搅拌站水泥粉传输、钢厂重力除尘。由于此阀门的特殊结构以及工程材料的运用，它始终是一个非常经济且有效的选择。

特点：

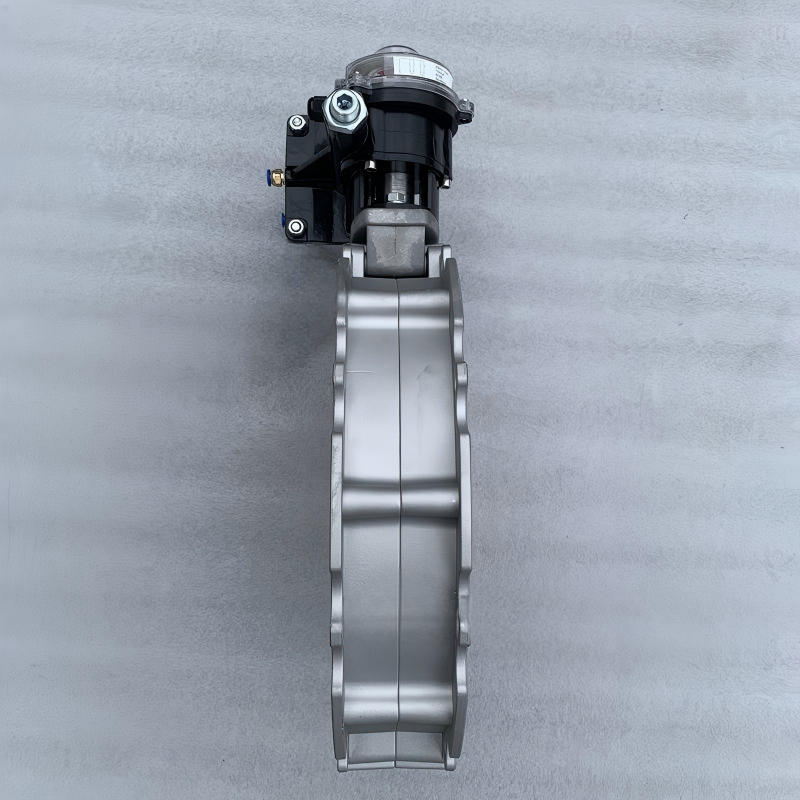

气动粉体蝶阀整体设计精巧，80%以上的零部件均采用铝合金材料，重量轻。其采用一种特殊侧推式气缸，能对料仓、料斗的物料迅速切断或开启，气缸采用Y型圈+O型圈组合式密封结构，大大增加了气缸的使用寿命。该蝶阀阀体由两个高压印模压铸的半阀体组成，半阀体为铝合金材料，阀圈设计为U形状，增强了其变形密封能力，具有磨损自动补给功能，耐磨、高效、可达零泄漏。铝合金旋转蝶板与阀轴采用一体式压铸成型，安装更加方便。具有一个顶部法兰以及一个可拆卸管接，连接一根柔性套管，方便连接出料。本产品通常安装于料斗、料箱、筒仓、螺旋泵或其他类型的输送机的下方，以及连接气动输送管道。

主要零部件材料表：

序号	零件名称	材料名称
1	阀体	铝合金	WCB	CF8	CF8M	CF3M
2	蝶板	耐磨复合材料	耐磨复合材料	304	316	316L
3	阀杆	45#	45#	304	316	316L
4	阀座	耐磨橡胶	耐磨橡胶	耐磨橡胶	耐磨橡胶	耐磨橡胶
5	密封圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM

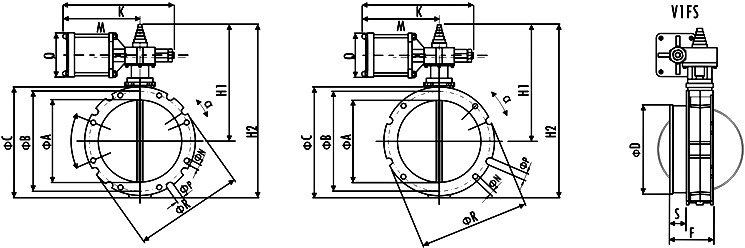

主要外型尺寸表及结构图：


公称通径 DN(mm)	单法兰尺寸(mm)
公称通径 DN(mm)	ΦA	ΦB	ΦC	ΦD	F	G	H1	H2	K	M	N	P	ΦR	α	S	Q
100	95	180	220	105	115	35	250	380	260	175	4×14	4×20	220	22°30	40	110
150	150	200	228	163	115	35	255	390	260	175	4×14	4×20	228	22°30	40	110
200	200	250	278	213	115	35	280	440	260	175	4×14	4×20	278	22°30	40	110
250	250	300	328	263	115	35	305	490	260	175	8×14	8×20	325	11°15	40	110
300	300	350	378	313	115	35	340	540	260	175	8×14	16×20	375	5°41	40	110
350	350	400	440	363	123	50	400	680	450	280	8×14	16×20	440	10°	40	130
400	400	470	530	413	123	50	445	740	450	280	8×14	16×20	530	4°30	40	130

公称通径 DN(mm)	双法兰尺寸(mm)
公称通径 DN(mm)	ΦA	ΦB	ΦC	F	G	H1	H2	K	M	N	P	ΦR	α	Q
100	95	180	220	77	35	250	380	260	175	4×14	4×20	220	22°30	110
150	150	200	228	77	35	255	390	260	175	4×14	4×20	228	22°30	110
200	200	250	278	77	35	280	440	260	175	4×14	4×20	278	22°30	110
250	250	300	328	77	35	305	490	260	175	8×14	8×20	325	11°15	110
300	300	350	378	77	35	340	540	260	175	8×14	16×20	375	5°41	110
350	350	400	440	85	50	400	680	450	280	8×14	16×20	440	10°	130
400	400	470	530	85	50	445	740	450	280	8×14	16×20	530	4°30	130
