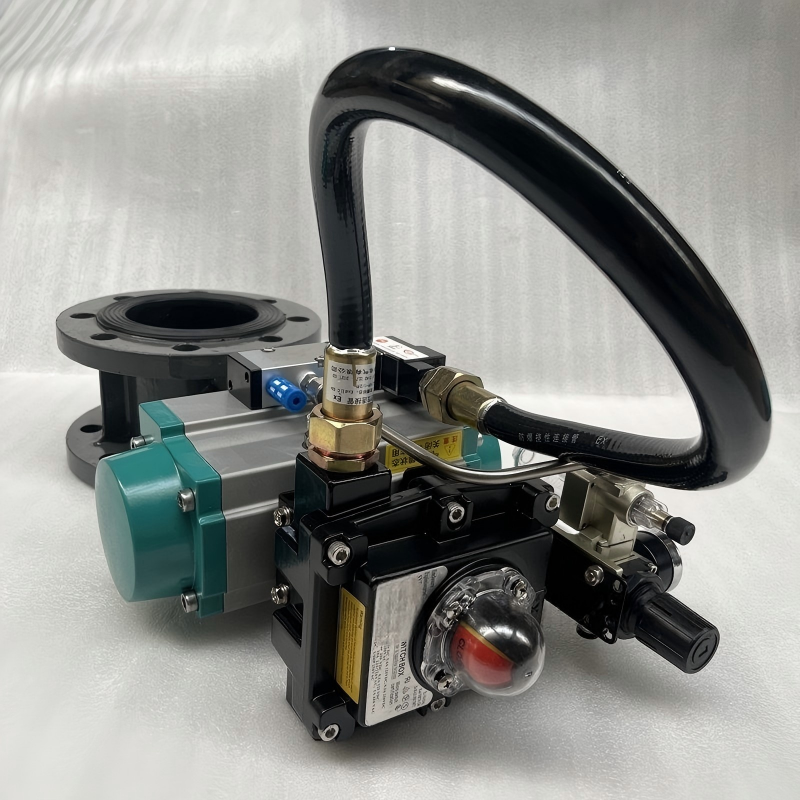

D641X单作用自动复位防爆气动蝶阀

更新时间:2026-05-22 14:33:19
产品名称 D641X单作用自动复位防爆气动蝶阀
规格型号 D641X
连接方式 法兰
结构形式 中线式
驱动方式 气动
公称通径 DN50-DN1200
公称压力 PN1.0、1.6、2.5MPa
阀体材质 铸钢,不锈钢
联系方式 021-51061185 18964118897 白经理
官网 http://www.0755fm.com
生产厂家 上海威尔顿阀门有限公司

产品简介:

单作用防爆气动法兰蝶阀D641X气动蝶阀/单作用防爆气动橡胶密封法兰蝶阀/断电断气弹簧自动复位气动蝶阀/单作用气动软密封法兰蝶阀/单作用防爆气动切断蝶阀/单作用防爆气动蝶阀/故障自动复位防爆气动蝶阀/断电停气自动复位防爆气动蝶阀/单作用防爆气动不锈钢蝶阀/单作用防爆气动带手动蝶阀/单作用防爆气动调节型蝶阀/单作用防爆气动开关型蝶阀是由气动活塞式执行器、橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。气动法兰软密封蝶阀温度≤120℃如、医药、造纸等给排水、气体管道上作调节流量和截流介质的作用。


主要特点:

1、设计新颖、合理、结构,重量轻,启闭迅速。

2、操力矩小,操作方便,省力灵巧。

3、可以任何位置安装,维修方便。4、密封件可以更换,密封性能可靠达到双向密封零泄漏。

5、密封材料耐老化、耐腐蚀,使用寿命长等特点。


单作用气动执行器和双作用气动执行器的区别:

气动蝶阀中单作用和双作用指的是气动蝶阀所配气动执行器可分为单作用和双作用。其区别在于:单作用的气缸内有弹簧,而双作用内没有。因此单作用气动执行器的价格比双作用气动执行器的价格要高。

单作用气动执行器一般分为常开型和常闭型(常开型:通气关,断气开;常闭型:通气开,断气关),也就是说,在安装之前有一个设定,设定其为开或者关,如果是常开的,那就是在通气的情况下气动执行器关闭阀门,如果气源出现故障或者突然停电,单作用气动执行器靠弹簧自动复位为开的状态,也就是说会回到它的设定状态,设定为关,则会回到关的状态,一般在危险的工况中使用较多,比如输送可燃气体或可燃液体,在失去气源又出现紧急情况的时候,单作用气动执行机构能自动复位把危险降低,而双作用就不能复位。

双作用气动执行器在通气的情况下气动执行器打开阀门,当要关闭阀门的时候另外一边通气才能关闭,双作用气动执行器是靠气缸工作复位的,在失去气源的时候只能保持原位。


设计标准:

设计标准
GB/T12238-1989
法兰连接尺寸
GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度
GB/T12221-1989
压力试验
GB/T13927-2000;JB/T9092-1999

技术参数:

公称通径DN(mm)
DN50~1000mm
公称压力(MPa)
PN1.0、1.6、2.5MPa
阀体形式
直通铸造阀体
连接形式
法兰式、对夹式
阀芯形式
蝶板式
密封填料
柔性石墨、聚四氟乙烯
基本误差
带定位器:小于全行程的±2%
回差
带定位器:小于全行程的±2%
控制方式
开关型(开关两位控制)、调节型(4~20mA控制)

气动执行器参数:

执行器型号
GT、AT、AR、AW系列单双作用气动执行器
供气压力
0.4~0.7MPa
气源接口
G1/4"、G1/8"、G3/8"、G1/2"
环境温度
-30~+70℃
作用形式
单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)

双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

可配附件
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
采用新型AT/GT系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。

1、齿轮式双活塞,输出力矩大,体积小。

2、气缸选用铝金材料,重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
