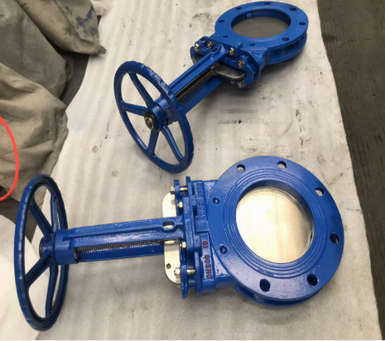

手动插板阀

更新时间：2025-11-04 16:42:34

产品名称	手动插板阀
规格型号	PZ73F-10C
连接方式	对夹式
结构形式	闸板型
驱动方式	手动
公称通径	DN50-DN1200
公称压力	1.0mpa~1.6mpa
阀体材质	铸钢，不锈钢
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

PZ73H、W、Y-10C DN100、DN125、DN200 PZ73F-10C DN150手动插板阀对夹式插板阀产品用途

刀型闸阀采用全圆形的通道设计，在刀板上端安装有聚四氟乙烯、刮泥器，聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端，可在阀体四周设置多个冲洗口。刀板底端加工成刀刃，光洁度高，保证了良好的密封性。广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下。

PZ73F-10C DN150手动插板阀产品特点

1、可提升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物。

2、不锈钢闸板可防止腐蚀引起的密封泄漏

3、可选的整体不锈钢材质，可防止腐蚀破坏

4、结构长度短，节省成本和安装空间，也有效支持管道强度

5、阀体上的导向块使闸板正确运动

6、可任意选用驱动机构

PZ73F-10C DN150手动插板阀执行标准

设计规范：GB/T 12234

结构长度：GB/T 12221

连接法兰：JB/T 79

试验与检验：JB/T 9092

压力-温度：GB/T 9131

产品标识：GB/T 12220

主要性能规范

公称压力(MPa)	壳体试验(MPa)	密封试验(MPa)	工作温度	适用介质
1.0 1.6	1.5 2.4	1.1 1.8	≤1000℃ ≤1000℃	纸浆、污水、煤浆、灰、渣水混和物

PZ73F-10C DN150手动插板阀主要零部件材质

体、盖	闸阀	阀杆	密封面
不锈钢、碳钢、灰铸铁	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

PZ73F-10C DN150手动插板阀结构图及连接尺寸：

公称压力	DN	L	D1	D2	H	A	B	C	D	Z-M	电装型号
0.6MPa	50	48	90	110	600	215	125	318	197	4-M12	DZ10
	65	48	110	130	670	215	125	318	197	4-M12	DZ10
	80	51	125	150	680	215	125	318	197	4-M16	DZ10
	100	51	145	170	700	215	125	318	197	4-M16	DZ10
	125	57	175	200	720	215	125	318	197	8-M16	DZ10
	150	57	200	225	790	215	125	318	197	8-M16	DZ10
	200	70	225	280	850	215	175	363	197	R-M16	D715
	250	70	310	335	1100	215	125	363	197	12-M16	DZ20
	300	76	362	395	1180	215	125	363	197	12-M20	DZ20
	350	76	412	445	1280	215	125	363	197	12-M20	DZ30
	400	89	462	495	1460	215	125	363	197	16-M20	DZ45
	450	89	518	550	1600	240	235	437	227	16-M20	DZ45
	500	114	568	600	1800	240	235	437	227	16-M20	DZ60
	600	114	670	705	2100	240	235	437	227	20-M22	DZ60
	700	127	775	810	2300	274	260	526	283	24-M22	DZ90
	800	127	880	920	2500	274	260	526	283	24-M27	DZ120
	900	154	980	1020	2700	319	295	554	309	27-M27	DZ180
	1000	165	1080	1120	2900	319	295	554	309	28-M27	DZ250
	1200	190	1295	1340	2300	319	295	554	309	32-M30	DZ250
1.0 MPa	50	48	100	125	600	215	125	318	197	4-M16	DZ10
	65	48	120	145	670	215	125	318	197	4-M16	DZ10
	80	51	135	160	680	215	125	318	197	4-M16	DZ10
	100	51	155	180	700	215	125	318	197	8-M16	DZ10
	125	57	185	210	720	215	125	318	197	8-M16	DZ10
	150	57	210	240	790	215	125	363	197	8-M20	DZ15
	200	70	265	295	850	215	125	363	197	8-M20	DZ20
	250	70	320	350	1140	215	125	363	197	12-M20	DZ20
	300	76	368	400	1180	215	125	363	197	12-M20	DZ30
	350	76	428	460	1280	215	125	363	197	16-M20	DZ30
	400	89	482	515	1460	240	235	437	227	16-M22	DZ45
	450	89	532	565	1600	240	235	437	227	20-M22	DZ45
	500	114	585	620	1800	240	235	437	227	20-M22	DZ60
	600	114	685	725	2100	240	235	437	277	20-M27	DZ60
	700	127	800	840	2300	274	260	526	283	24-M27	DZ120
	800	127	898	950	2500	319	295	554	309	24-M30	DZ180
	900	154	1005	1050	2700	319	295	554	309	28-M30	DZ180
