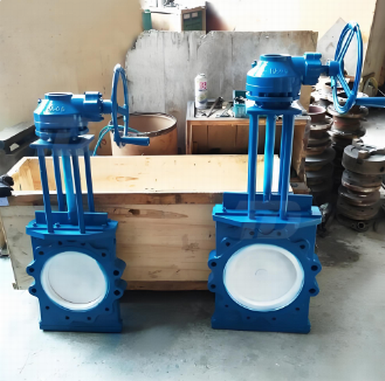

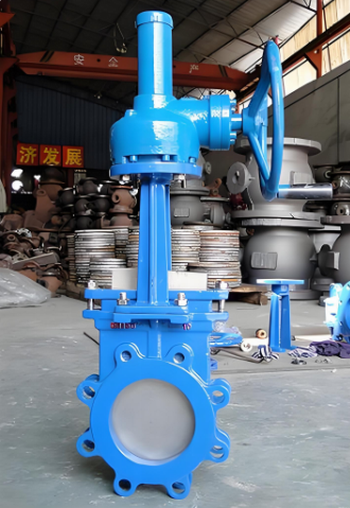

伞齿轮陶瓷刀型闸阀

更新时间：2025-11-04 11:16:16

产品名称	伞齿轮陶瓷刀型闸阀
规格型号	PZ573TC
连接方式	对夹式
结构形式	闸板型
驱动方式	伞齿轮
公称通径	DN50-DN1000
公称压力	1.0mpa~1.6mpa
阀体材质	铸铁，铸钢，不锈钢
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

PZ573H、X、W-16C DN100、DN150、DN250伞齿轮陶瓷刀型闸阀PZ573TC-16产品特点

1.密封面材料：结构陶瓷或超硬表面合金材料二种。

2.适用于煤渣，灰渣等气、固混合介质，闸板、阀座和流道部位采用了结构陶瓷材料制造，耐磨损，长寿命。

3.密封性能*，并可进行密封面修复。

4.进口阀座可作刮灰板，即使在落灰情况下也关闭自如。

5.阀体腔体结构*避免了卡阻、积灰的问题。

6.驱动方式：手动、气动和电动等。

伞齿轮陶瓷刀型闸阀PZ573TC-16性能特点

密封面采用硬密封与介质接触的部分均为结构陶瓷材料，其化学稳定性及硬度*(硬度HRA88以上，仅次于金钢石)。因此，PZ573TC伞齿轮耐磨陶瓷刀闸阀具有*的耐磨损、耐腐蚀、耐冲蚀性能，热膨胀小，高抗压强度，优良的抗氧化和耐腐蚀性能，耐高温，隔热性能良好。

本阀料口全流通无阻挡物有吹堵装置，耐磨性能强，密封性能好，启动负荷小卡灰及结灰现象少。

本阀采用坚韧结构陶瓷密封，机械强度高耐磨性能好使用寿命长。结构紧凑可任意角度安装。工程陶瓷刀闸阀阀门密封部件和易损过流部件采用工程陶瓷材料制作;能承受高速流体中颗粒介质的磨损、冲蚀，阀门使用寿命长;性价比较普通阀门提高10倍阀座

技术参数

公称压力：0.6～1.6MPa

公称通径：DN50～600

适用温度：-40～150℃（高温需另注明）

连接形式：法兰

驱动方式：手动、电动、气动

主要零部件材质

体、盖	闸阀	阀杆	密封面
不锈钢、碳钢、灰铸铁	碳钢、不锈、陶瓷	不锈钢	橡胶、四氟、不锈钢、硬质合金陶瓷 Rubber、PTFE、S.S、Carbide Alloy

伞齿轮陶瓷刀型闸阀PZ573TC-16主要连接尺寸

MPa	DN	L	D	D1	D2	H	N-M	D0	MPa	DN	L	D	D1	D2	H	N-M	D0
1.0	50	48	160	125	100	335	4-M16	180	1.6	50	48	160	125	99	335	4-M16	180
	65	48	180	145	120	363	4-M16	180		65	48	185	145	120	363	4-M16	180
	80	50	195	160	135	395	4-M16	220		80	50	200	160	135	395	8-M16	220
	100	50	215	180	155	465	8-M16	220		100	50	220	180	155	465	8-M16	220
	125	57	245	210	185	530	8-M16	230		125	57	250	210	185	530	8-M16	230
	150	57	280	240	210	630	8-M20	280		150	57	285	240	210	630	8-M20	280
	200	70	335	295	265	750	8-M20	360		200	70	340	295	265	750	12-M20	360
	250	70	390	350	320	900	12-M20	360		250	70	405	355	310	900	12-M22	360
	300	76	440	400	368	1125	12-M20	400		300	76	460	410	375	1125	12-M22	400
	350	76	500	460	428	1260	16-M20	400		350	76	520	470	435	1260	16-M22	400
	400	89	565	515	482	1450	16-M22	400		400	89	580	525	485	1450	16-M27	400
	450	89	615	565	532	1600	20-M22	530		450	89	640	585	545	1600	20-M27	530
	500	114	670	620	585	1820	20-M22	530		500	114	715	650	609	1820	20-M30	530
	600	114	780	725	685	2300	20-M27	600		600	114	840	770	720	2300	20-M36	600
	700	130	895	840	800	2600	24-M27	600		700	130	910	840	788	2600	24-M36	600
	800	130	1010	950	898	3000	24-M30	680		800	130	1025	950	898	3000	24-M36	680
	900	140	1110	1050	1005	3400	28-M30	680		900	140	1125	1050	998	3400	28-M36	680
	1000	216	1220	1160	1115	3800	28-M30	700		1000	216	1255	1170	1110	3800	28-M42	700
