产品展示

手动暗杆刀型闸阀

更新时间：2025-11-04 11:16:15

产品名称	手动暗杆刀型闸阀
规格型号	DMZ73X-16C
连接方式	对夹式
结构形式	闸板型
驱动方式	手动
公称通径	DN50-DN1200
公称压力	1.0mpa~1.6mpa
阀体材质	铸铁，铸钢，不锈钢
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

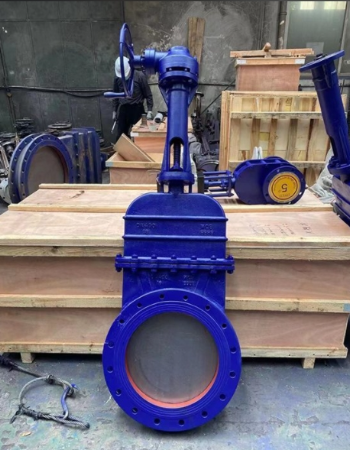

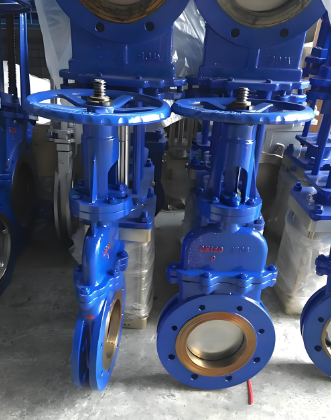

DMZ73X-16C DN200 暗杆刀型闸阀带盖浆闸阀不锈钢刀闸阀DN100、DN150、DN250产品概述：

手动暗杆刀型闸阀|暗板刀型闸阀体积小，重量轻，轻型节材，是污水、煤浆、糖浆、泥浆、空气、渣水混合物、供水、造纸、矿山等行业中的产品。

刀形闸阀采用金属对金属的硬密封，或采用金属对橡胶的软密封。在开启和关闭的过程中，闸板与密封面采用了特殊的设计，摩擦较少，经久耐用。

此种刀形闸的上密封突破了常规的密封形式，采用上盖结构，使得上密封由大面积的矩形密封改成了小面积的圆周密封，密封性能提高。在圆周密封的基础上，又采浮动密封改成了面积的圆周密封，密封性能提高。在圆周密封的基础上，上浮动密封结构（见图一），使得上密封达到了与管道同寿命的程度，从而整体上提高了阀门的使用寿命。

此种闸阀在手轮顶部加装封套装置后，可以使阀门活动部件全部处于封闭状态，闸板和阀杆的丝杆传动不会因润滑油干枯而卡涩。

特别适合在粉尘及干燥的恶劣环境中长期正常工作（见图二）。注：可根据使用单位的环境和要求来设计与生产，适合用户的安装和使用。

DMZ73X-16C DN200 暗杆刀型闸阀带盖浆闸阀不锈钢刀闸阀产品标准:

设计制造:JB/T8691-1998

结构长度: GB/T15188.2-94

法兰连接: GB/T9113.1-2000 JB/T79-94

试验与验收: GB/T13927-92

标准规范：

结构长度标准：GB/T 12221-2005

连接法兰标准：GB/T 9113

压力温度等级：GB/T 12224-2005

试验检验标准：GB/T 13927-2008

主要性能规范

公称压力（MPa）	壳体试验（MPa）	密封试验（MPa）	工作温度	适用介质
1.0 1.6	1.5 2.4	1.1 1.8	≤100℃ ≤100℃	纸浆、污水、煤浆、灰、渣水混和物

DMZ73X-16C DN200 暗杆刀型闸阀带盖浆闸阀不锈钢刀闸阀主要零部件材质

体、盖	闸阀	阀杆	密封面
不锈钢、碳钢、灰铸铁	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

DMZ73X-16C DN200 暗杆刀型闸阀带盖浆闸阀不锈钢刀闸阀主要外形及连接尺寸

MPa	DN	L	D	D1	D2	H	N-M	D0	W（Kg）
1.0	50	43	160	125	100	330	4-M16	180
	65	46	180	145	120	360	4-M16	180
	80	46	195	160	135	390	4-M16	220
	100	52	215	180	155	440	8-M16	220
	125	56	245	210	185	510	8-M16	230
	150	56	280	240	210	600	8-M20	280
	200	60	335	295	265	700	8-M20	360
	250	68	390	350	320	840	12-M20	360
	300	78	440	400	368	960	12-M20	400
	350	78	500	460	428	1110	16-M20	400
	400	102	565	515	482	1250	16-M22	400
	450	114	615	565	532	1380	20-M22	530
	500	127	670	620	585	1530	20-M22	530
	600	154	780	725	685	1800	20-M27	600
	700	165	895	840	800	2150	24-M27	600
	800	190	1010	950	898	2420	24-M30	680
	900	203	1110	1050	1005	2680	28-M30	680
	1000	216	1220	1160	1115	3100	28-M30	700
	1200	254	1450	1380	1325	3450	32-M36	800
1.6	50	43	160	125	99	330	4-M16	180
	65	46	185	145	120	360	4-M16	180
	80	46	200	160	135	390	8-M16	220
	100	52	220	180	155	440	8-M16	220
	125	56	250	210	185	510	8-M16	230
	150	56	285	240	210	600	8-M20	280
	200	60	340	295	265	700	12-M20	360
	250	68	405	355	310	840	12-M22	360
	300	78	460	410	375	960	12-M22	400
	350	78	520	470	435	1110	16-M22	400
	400	102	580	525	485	1250	16-M27	400
	450	114	640	585	545	1380	20-M27	530
	500	127	715	650	609	1530	20-M30	530
	600	154	840	770	720	1800	20-M36	600
	700	165	910	840	788	2150	24-M36	600
