先导活塞式气体减压阀YK43F
产品名称
先导活塞式气体减压阀YK43F
产品型号
YK43F
连接方式
法兰
结构方式
活塞式
驱动方式
自动
产品口径
DN15-DN500
公称压力
2.5mpa-16.0mpa
阀体材质
铸钢，不锈钢
联系电话
021-51061185
联系传真
021-51079320
邮件地址
shweierdun@163.com
联系我们
白先生;苏小姐
联系手机
18964118897 15862657172
腾讯 QQ
812998712，843667323，416865208
公司名称
上海威尔顿阀门有限公司
公司网址
服务承诺
质量三包：包修，包退，包换.
先导活塞式气体减压阀YK43F产品概述：
YK43F先导活塞式气体减压阀属于先导活塞式减压阀，由主阀和导阀两部分组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导 阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。主要用于气体管路，如空气、氮气、氧气、氢气、液化气、天然气等气体。
执行标准
设计规范：GB/T 12244
结构长度：GB/T 12250
法兰连接：JB/T 79
试验与检验：GB/T 12245
产品标识：GB/T 12220
供货规范：JB/T 7928
产品型号
YK43X/F-16C(25,40,64,100,160)
YK43X/F-16P(25P,40P,64P,100P,160P)
主要技术参数和性能指标
|
公称压力 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
壳体试验压力(MPa)* |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24.0 |
|
密封试验压力(MPa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
较高进口压力(MPa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
出口压力范围(MPa) |
0.1~1.0 |
0.2~1.6 |
0.2~2.5 |
0.5~3.5 |
0.5~3.5 |
0.5~4.5 |
|
较小阀前阀后压差(MPa) |
0.15 |
0.15 |
0.2 |
0.4 |
0.8 |
1.0 |
|
压力特性偏差 |
符合GB/T12245-2005标准 |
|||||
|
流量特性偏差 |
符合GB/T12245-2005标准 |
|||||
|
泄漏率 |
0 |
|||||
|
工作温度 |
≤120°C |
|||||
注：壳体试验不包含膜片和阀盖
流量系数(Cv)
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |
主要零件材质
|
零件名称 |
材质 |
|
阀体、阀盖、底盖 |
WCB/CF8 |
|
阀座 |
2Cr13/304SS |
|
阀瓣 |
2Cr13/304SS |
|
缸套 |
2Cr13/304SS |
|
活塞 |
2Cr13/304SS |
|
阀杆 |
2Cr13 |
|
膜片 |
304SS |
|
弹簧 |
60Si2Mn |
|
密封垫 |
丁腈橡胶/聚四氟乙烯 |
|
导阀体、导阀盖 |
25#/304SS |
连接尺寸
PN1.6~4.0MPa
|
公称通径DN |
外 形 尺 寸 |
|||
|
L |
H |
Hl |
||
|
1.6/2.5MPa |
4.0MPa |
|||
|
15 |
160 |
180 |
290 |
90 |
|
20 |
160 |
180 |
300 |
98 |
|
25 |
180 |
200 |
300 |
110 |
|
32 |
200 |
220 |
300 |
110 |
|
40 |
220 |
240 |
320 |
125 |
|
50 |
250 |
270 |
320 |
125 |
|
65 |
280 |
300 |
325 |
130 |
|
80 |
310 |
330 |
365 |
160 |
|
100 |
350 |
380 |
365 |
170 |
|
125 |
400 |
450 |
475 |
200 |
|
150 |
450 |
500 |
475 |
210 |
|
200 |
500 |
550 |
515 |
240 |
|
250 |
650 |
560 |
290 |
|
|
300 |
800 |
705 |
335 |
|
|
350 |
850 |
745 |
375 |
|
|
400 |
900 |
780 |
405 |
|
|
450 |
900 |
730 |
455 |
|
|
500 |
950 |
835 |
465 |
|
PN6.4~16.0MPa
|
公称通径DN |
外 形 尺 寸 |
|||
|
L |
H |
Hl |
||
|
6.4MPa |
10.0/16.0MPa |
|||
|
15 |
180 |
180 |
300 |
100 |
|
20 |
180 |
200 |
310 |
105 |
|
25 |
200 |
220 |
31 |
120 |
|
32 |
220 |
230 |
310 |
120 |
|
40 |
240 |
240 |
335 |
135 |
|
50 |
270 |
300 |
335 |
135 |
|
65 |
300 |
340 |
340 |
140 |
|
80 |
330 |
360 |
380 |
170 |
|
100 |
380 |
380 |
185 |
|
|
125 |
450 |
490 |
215 |
|
|
150 |
500 |
490 |
225 |
|
|
200 |
550 |
535 |
260 |
|
|
250 |
650 |
580 |
310 |
|
|
300 |
800 |
725 |
355 |
|
|
350 |
850 |
765 |
395 |
|
|
400 |
900 |
800 |
435 |
|
|
500 |
950 |
855 |
495 |
|

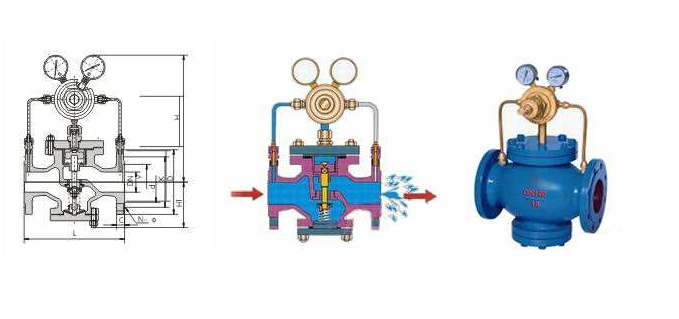

先导活塞式气体减压阀YK43F结构图:

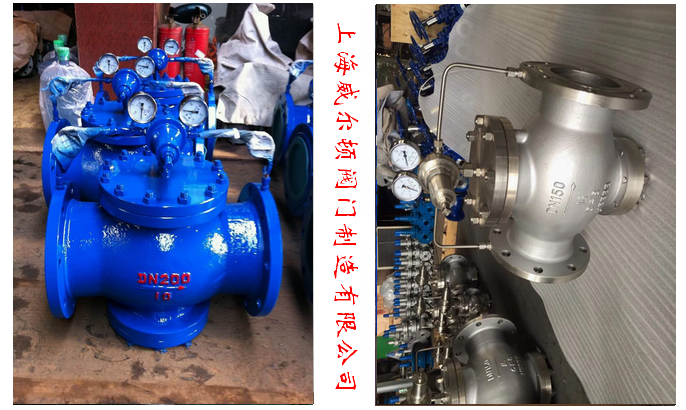

先导活塞式气体减压阀YK43F产品实物图:
