产品展示
GDQ型气动高真空挡板阀
产品名称
GDQ型气动高真空挡板阀
产品型号
GDQ型
连接方式
法兰，焊接
结构方式
直通式
驱动方式
气动
产品口径
DN50-DN600
公称压力
0.6-1.6MPA
阀体材质
铸钢，不锈钢304,316等
联系电话
021-51061185
联系传真
021-51079320
邮件地址
shweierdun@163.com
联系我们
白先生;苏小姐
联系手机
18964118897 15862657172
腾讯 QQ
812998712，843667323，416865208
公司名称
上海威尔顿阀门有限公司
公司网址
服务承诺
质量三包：包修，包退，包换.
GDQ型气动高真空挡板阀产品概述：
气动高真空挡板阀是真空阀系列通过电磁换向阀改变气路方向，控制执行气缸驱动阀门作启闭运动。用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。带反馈信号装置。
GDQ型气动高真空挡板阀主要技术性能：
气动高真空挡板阀是真空阀系列通过电磁换向阀改变气路方向，控制执行气缸驱动阀门作启闭运动。用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。带反馈信号装置。
GDQ型气动高真空挡板阀主要技术性能：
|
适用范围 |
105～1.3×10-4Pa(轴封为橡胶) 105～1.3×10-5Pa(轴封为波纹管) |
|
阀门漏率 |
≤1.3×10-4Pa.L/S.(轴封为橡胶) ≤1.3×10-5Pa.L/S.(轴封为波纹管) |
|
适用温度 |
-25～+80℃(丁腈橡胶) -30～+150℃(氟橡胶) |
|
气源压力 |
0.4～0.6MPa |
|
安装位置 |
DN＜300任意,DN≥300垂直 |
|
电源电压 |
标准出厂：AC220V/50Hz 特殊指定：AC110V；DC24V；DC12V等 |
|
信号反馈 |
标准出厂：不带反馈信号 特殊指定：磁性开关DC/AC5～240V |
GDQ型气动高真空挡板阀主要零件材料：
|
阀体、阀盖、阀板 |
碳钢或铝合金 |
|
隔膜 |
丁腈橡胶加涤纶绸 |

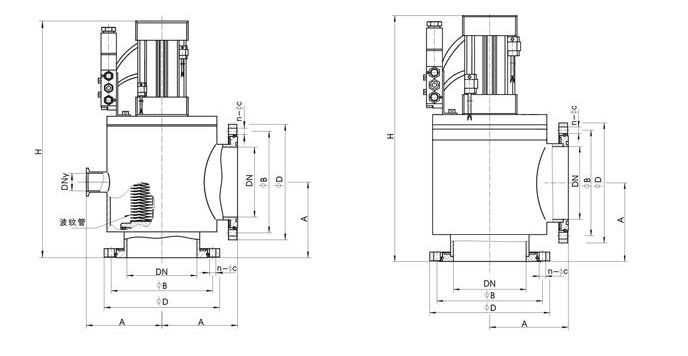

GDQ型气动高真空挡板阀外形及连接尺寸：
1、快卸法兰连接
|
型号 |
DN |
D1 |
D |
A |
H |
B |
W |
法兰标准 |
|
GDQ-J10 B/KF |
10 |
12.2 |
30 |
30 |
120 |
52 |
40 |
GB4982 |
|
GDQ-J16 B/KF |
16 |
17.2 |
30 |
40 |
140 |
58 |
40 |
|
|
GDQ-J25 B/KF |
25 |
26.2 |
40 |
50 |
150 |
58 |
40 |
|
|
GDQ-J32 B/KF |
32 |
34.2 |
55 |
58 |
158 |
58 |
40 |
|
|
GDQ-J40 B/KF |
40 |
41.2 |
55 |
65 |
183 |
75 |
50 |
|
|
GDQ-J50 B/KF |
50 |
52.2 |
75 |
70 |
190 |
75 |
50 |
2、活套法兰连接
|
型号 |
DN |
D |
Do |
D2 |
A |
P |
H |
n-φc |
DNy预抽口 |
法兰标准 |
|
GDQ-J50 |
50 |
110 |
90 |
55 |
70 |
95 |
278 |
4-φ9 |
|
GB6070 |
|
GDQ-J63 |
63 |
130 |
110 |
68 |
88 |
108 |
360 |
4-φ9 |
|
|
|
GDQ-J80 |
80 |
145 |
125 |
85 |
98 |
133 |
379 |
8-φ9 |
|
|
|
GDQ-J100 |
100 |
165 |
145 |
105 |
108 |
159 |
394 |
8-φ9 |
|
|
|
GDQ-J(S)160 |
160 |
225 |
200 |
165 |
158 |
240 |
555 |
8-φ11 |
DN40 GB4982 |
|
|
GDQ-J(S)200 |
200 |
285 |
260 |
208 |
200 |
280 |
623 |
12-φ11 |
DN50 GB6070 |
|
|
GDQ-J(S)250 |
250 |
335 |
310 |
258 |
208 |
350 |
663 |
12-φ11 |
DN63 GB6070 |
|
|
GDQ-J(S)320 |
320 |
425 |
395 |
328 |
250 |
425 |
832 |
12-φ14 |
DN80 GB6070 |
|
|
GDQ-J(S)400 |
400 |
510 |
480 |
410 |
330 |
530 |
1120 |
16-φ14 |
DN100 GB6070 |
|
|
GDQ-J(S)500 |
500 |
610 |
580 |
510 |
360 |
630 |
1036 |
16-φ14 |
DN125 GB6070 |
|
|
GDQ-J(S)630 |
630 |
750 |
720 |
642 |
450 |
750 |
1415 |
20-φ14 |
DN160 GB6070 |
|
|
GDQ-J(S)800 |
800 |
920 |
880 |
815 |
530 |
920 |
1850 |
24-φ14 |
DN200 GB6070 |
|
|
GDQ-J(S)150 |
150 |
220 |
195 |
156 |
158 |
160 |
555 |
8-φ12 |
DN40 GB4982 |
JB919 |
|
GDQ-J(S)300 |
300 |
380 |
350 |
308 |
250 |
250 |
832 |
8-φ14 |
DN80 GB6070 |
|
|
GDQ-J(S)600 |
600 |
710 |
670 |
610 |
450 |
750 |
1415 |
12-φ21 |
DN150 GB919 |
