产品展示
GD型高真空挡板阀
产品名称
GD型高真空挡板阀
产品型号
GD型
连接方式
法兰，焊接
结构方式
直通式
驱动方式
手动
产品口径
DN50-DN300
公称压力
0.6-1.6MPA
阀体材质
铸钢，不锈钢304,316等
联系电话
021-51061185
联系传真
021-51079320
邮件地址
shweierdun@163.com
联系我们
白先生;苏小姐
联系手机
18964118897 15862657172
腾讯 QQ
812998712，843667323，416865208
公司名称
上海威尔顿阀门有限公司
公司网址
服务承诺
质量三包：包修，包退，包换.
GD型高真空挡板阀产品概述：
高真空挡板阀用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。高真空挡板阀按轴封结构可分GD-J型橡胶轴封和GD-J(b)型波纹管轴封两种。按通导形式可分GD-J为角通型式，GD-S为带预抽口的三通型式。GDQ型气动高真空挡板阀用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。带反馈信号装置。
主要技术性能
|
适用范围 |
105～1.3×10-4Pa(轴封为橡胶) |
|
阀门漏率 |
≤1.3×10-4Pa.L/S.(轴封为橡胶) |
|
适用温度 |
-25～+80℃(丁腈橡胶) |
主要零件材料
阀体、阀盖、阀杆：铝合金、碳钢或不锈钢
密封件：丁腈橡胶、氟橡胶、波纹管(轴封)。
外形及连接尺寸
快卸法兰连接
|
Model |
DN |
D1 |
D |
A |
H |
P |
法兰标准 |
|
GD-J10(b) |
10 |
12.2 |
30 |
40 |
124.5 |
60 |
GB4982 |
|
GD-J16(b) |
16 |
17.2 |
30 |
40 |
124.5 |
60 |
|
|
GD-J25(b) |
25 |
26.2 |
40 |
50 |
134.5 |
78 |
|
|
GD-J32(b) |
32 |
34.2 |
55 |
58 |
153 |
78 |
|
|
GD-J40(b) |
40 |
41.2 |
55 |
65 |
160.5 |
78 |
|
|
GD-J50(b) |
50 |
52.2 |
75 |
70 |
203 |
78 |
活套法兰连接
|
Model |
DN |
D1 |
Do |
D2 |
A |
P |
H |
n-φc |
Dny预抽口 |
法兰标准 |
|
GD-J50 |
50 |
110 |
90 |
55 |
70 |
78 |
203 |
4-φ9 |
|
GB6070 |
|
GD-J63 |
63 |
130 |
110 |
68 |
88 |
160 |
380 |
4-φ9 |
|
|
|
GD-J80 |
80 |
145 |
125 |
85 |
98 |
160 |
400 |
8-φ9 |
|
|
|
GD-J100 |
100 |
165 |
145 |
105 |
108 |
160 |
420 |
8-φ9 |
|
|
|
GD-J(S)160 |
160 |
225 |
200 |
165 |
158 |
160 |
575 |
8-φ11 |
DN40 GB4982 |
|
|
GD-J(S)200 |
200 |
285 |
260 |
208 |
200 |
160 |
655 |
12-φ11 |
DN50 GB6070 |
|
|
GD-J(S)250 |
250 |
335 |
310 |
258 |
208 |
250 |
690 |
12-φ11 |
DN63 GB6070 |
|
|
GD-J(S)320 |
320 |
425 |
395 |
328 |
250 |
250 |
785 |
12-φ14 |
DN80 GB6070 |
|
|
GD-J(S)150 |
150 |
220 |
195 |
156 |
158 |
160 |
575 |
8-φ12 |
DN40 GB4982 |
JB919 |
|
GD-J(S)300 |
300 |
380 |
350 |
308 |
250 |
250 |
785 |
8-φ14 |
DN80 GB6070 |
JB919 |

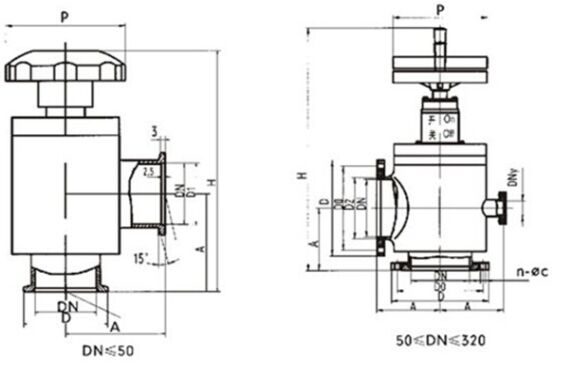

GD型高真空挡板阀结构图:
