GIQ型气动高真空蝶阀

更新时间：2024-04-15 21:13:13

产品名称

GIQ型气动高真空蝶阀

产品型号

GIQ型

连接方式

法兰，焊接

结构方式

直通式

驱动方式

气动

产品口径

DN40-DN1200

公称压力

0.6-1.6MPA

阀体材质

铸钢，不锈钢304,316等

联系电话

021-51061185

联系传真

021-51079320

邮件地址

shweierdun@163.com

联系我们

白先生;苏小姐

联系手机

18964118897 15862657172

腾讯 QQ

812998712，843667323，416865208

公司名称

上海威尔顿阀门有限公司

公司网址

http://www.0755fm.com

服务承诺

质量三包：包修，包退，包换.

GIQ型气动高真空蝶阀概述：

GIQ型气动高真空蝶阀是通过电磁换向阀改变气路方向，控制执行气缸驱动蝶阀作启闭运动。用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。明科阀门可选配反馈信号装置及电气阀门定位器。

阀体、阀盖、阀杆：碳钢或不锈钢
密封件：丁腈橡胶、氟橡胶。

GIQ型气动高真空蝶阀技术参数：

阀门漏率：Valve Leak Rate	≤1.3×10-4Pa.L/S.
适用温度：Applicable Temperature	-25～+80℃(丁腈橡胶) 　-30～+150℃(氟橡胶)
气源压力：Mains Voltage	0.4～0.6MPa
安装方向：Mounting Direction	任意

GIQ型气动高真空蝶阀主要连接尺寸：

GIQ-40	40	85	70	44	22	162	90	104	4-φ7
GIQ-50	50	110	90	55	22	175	90	104	4-φ7
GIQ-65	65	125	105	70	26	198	102	140	4-φ9
GIQ-80	80	145	125	85	30	208	102	140	4-φ9
GIQ-100	100	170	145	105	30	220	102	140	4-φ12
GIQ-150	150	220	195	156	35	272	115	164	8-φ12
GIQ-200	200	275	250	208	40	330	205	190	8-φ12
GIQ-250	250	330	300	258	45	335	205	190	8-φ14
GIQ-300	300	380	350	308	55	426	152	247	8-φ14
GIQ-400	400	500	465	410	60	520	180	308	8-φ18
GIQ-500	500	600	565	510	80	643	220	378	12-φ18
GIQ-600	600	710	670	610	100	760	270	524	12-φ21
GIQ-800	800	920	815	815	130	962	320	648	20-φ21
GIQ-1200	1200	1440	1280	1280	150	1360	385	1480	36-φ19

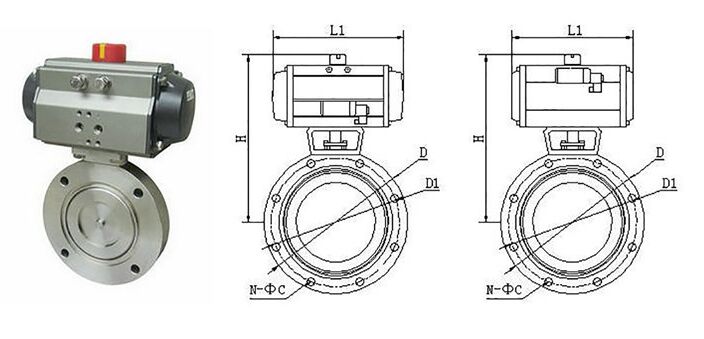

GIQ型气动高真空蝶阀结构图:

GIQ型气动高真空蝶阀结构图
