Q641F, ZHSO气动球阀

更新时间：2024-04-15 21:12:59

产品名称

Q641F, ZHSO气动球阀

产品型号

Q641F, ZHSO

连接方式

法兰

结构方式

直通式

驱动方式

气动

产品口径

DN15-500

公称压力

1.6MPa-10.0Mpa

阀体材质

铸钢、不锈钢(304、316)

联系电话

021-51061185

联系传真

021-51079320

邮件地址

shweierdun@163.com

联系我们

白先生;苏小姐

联系手机

18964118897 15862657172

腾讯 QQ

812998712，843667323，416865208

公司名称

上海威尔顿阀门有限公司

公司网址

http://www.0755fm.com

服务承诺

质量三包：包修，包退，包换.

Q641F, ZHSO气动球阀产品概述：
该球阀主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制，它与其它阀类相比，具有以下优点：
1、流体阻力小、球阀是所有阀类中流体阻力较小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。

气动执行器

1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与的同步精度。
附件的选项根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构

带手轮操作机构外形

执行标准
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357

2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。

气动球阀性能规范

公称通径mm		DN15-DN300
材料代号		C	P	R
主要零件	阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni 12Mo2Ti
	球体	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	密封圈	增强聚四氟乙烯对位聚苯
	填料	聚四氟乙烯柔性石墨
适用工况	适用介质	蒸汽、水	硝酸类	醋酸类
	适用温度	-28℃ - 300℃
执行器	型号	AW、DA/SR系列、AT,GT系列、TH系列等
	气源压力	0.4-0.7MPa

试验压力（Mpa）	公称压力（Mpa）					压力级（class）			JIS（Mpa）
试验压力（Mpa）	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
强度试验	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封试验	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
气密试验	0.5～0.7

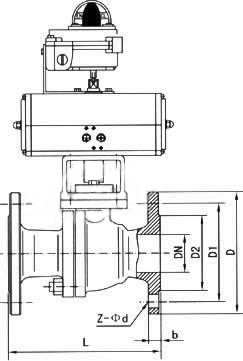

Q641F, ZHSO气动球阀外形尺寸

1. GB标准外形尺寸

公称通径（mm）	尺寸（mm）
	1.6MPa					2.5MPa					4.0MPa
	L	D	D1	b	Z-фD	L	D	D1	b	Z-фD	L	D	D1	b	Z-фD
15	130	95	65	14	4-14	130	95	65	16	4-14	130	130	65	16	4-14
20	130	105	75	14	4-14	130	105	75	16	4-14	150	150	75	16	4-14
25	140	115	85	14	4-14	140	115	85	16	4-14	160	160	85	16	4-14
32	165	135	100	16	4-18	165	135	100	18	4-18	180	180	100	18	4-18
40	165	145	110	16	4-18	165	145	110	18	4-18	200	200	110	18	4-18
50	203	160	125	16	4-18	203	160	125	20	4-18	230	230	125	20	4-18
65	222	180	145	18	4-18	222	180	145	22	8-18	290	290	145	22	8-18
80	241	195	160	20	8-18	241	195	160	22	8-18	310	310	160	22	8-18
100	305	215	180	20	8-18	305	230	190	24	8-23	350	350	190	24	8-23
125	356	245	210	22	8-18	356	270	220	28	8-25	400	270	220	28	8-25
150	394	280	240	24	8-23	394	300	250	30	8-25	480	300	250	30	8-25
200	457	335	295	28	12-23	457	360	310	34	12-25	600	375	320	38	12-30

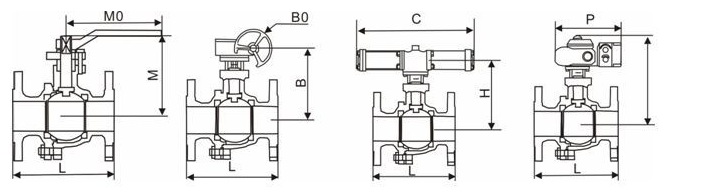

2.ANSI标准球阀外形尺寸

Q641F, ZHSO气动球阀

压力等级	公称通径		法兰	对焊	手动		蜗轮箱		气动			电动
压力等级	mm	in	L	L1	M	M0	B	B0	B	H	Type	P	H	Type
Class150 1.6MPa 2.0MPa	15	1/2	108	140	59	130	-	-	182	199	GT83	208	346	PSQ100
	20	3/4	117	152	63	130	-	-	182	204	GT83	208	350	PSQ100
	25	1	127	165	75	160	-	-	182	208	GT83	208	360	PSQ100
	32	1¼	140	140	95	230	-	-	182	213	GT83	208	365	PSQ100
	40	1½	165	190.5	95	230	-	-	182	230	GT83	208	374	PSQ100
	50	2	178	216	107	230	-	-	182	243	GT83	208	393	PSQ100
	65	2½	191	241	142	400	-	-	640	322	BAW13	364	407	PSQ200
	80	3	203	283	152	400	-	-	640	329	BAW13	364	418	PSQ200
	100	4	229	305	178	650	-	-	827	389	BAW17	364	441	PSQ200
	125	5	356	381	252	1050	-	-	827	401	BAW17	364	473	PSQ400
	150	6	394	457	272	1050	292	400	827	413	BAW17	398	513	PSQ1000
	200	8	457	521	342	1410	398	600	1162	485	BAW20	398	558	PSQ1000
Class300 2.5MPa 4.0MPa 5.0MPa	15	1/2	140	140	59	130	-	-	182	201	GT83	208	293	PSQ100
	20	3/4	152	152	63	130	-	-	182	213	GT83	208	305	PSQ100
	25	1	165	165	75	160	-	-	182	216	GT83	208	308	PSQ100
	32	1¼	178	178	95	230	-	-	182	221	GT83	208	313	PSQ100
	40	1½	190.5	190.5	95	230	-	-	182	232	GT83	208	324	PSQ100
	50	2	216	216	107	230	-	-	182	237	GT83	208	329	PSQ100
	65	2½	241	241	142	400	-	-	640	328	BAW13	364	381	PSQ200
	80	3	283	283	152	400	-	-	640	338	BAW13	364	390	PSQ200
	100	4	305	305	178	650	-	-	827	401	BAW17	364	412	PSQ200
	125	5	381	381	252	1050	-	-	827	414	BAW17	364	425	PSQ400
	150	6	403	403	272	1050	292	400	827	433	BAW17	398	475	PSQ1000
	200	8	502	521	342	1410	398	600	1162	504	BAW20	398	507	PSQ1000
Class600 6.4MPa	15	1/2	165	165	59	160	-	-	182	202	GT83	364	333	PSQ200
	20	3/4	190.5	190.5	63	160	-	-	182	213	GT83	364	344	PSQ200
	25	1	216	216	75	230	-	-	182	216	GT83	364	347	PSQ200
	32	1¼	178	178	95	230	-	-	222	247	GT110	364	352	PSQ200
	40	1½	241	241	95	400	-	-	284	268	GT127	364	363	PSQ200
	50	2	292	292	167	400	-	-	378	197	GT160	364	368	PSQ400
	65	2½	330	330	180	650	-	-	640	329	BAW13	398	494	PSQ1000
	80	3	356	356	198	650	292	400	640	338	BAW13	398	503	PSQ1000
	100	4	432	432	198
