J41W日标截止阀

更新时间:2024-04-15 21:11:22
产品名称
J41W日标截止阀
产品型号
J41W
连接方式
法兰
结构方式
直流式
驱动方式
手动
产品口径
DN50-DN200
公称压力
10K-16K
阀体材质
不锈钢304.316,铸钢
联系电话
021-51061185
联系传真
021-51079320
邮件地址
shweierdun@163.com
联系我们
白先生;苏小姐
联系手机
18964118897 15862657172
腾讯 QQ
812998712,843667323,416865208
公司名称
上海威尔顿阀门有限公司
公司网址
服务承诺
质量三包:包修,包退,包换.
J41W日标截止阀产品概述

日标截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。截止阀只适用于全开和全关,不允许作调节和节流。

设计与制造

 结构长度

 法兰尺寸

压力-温度

试验―检验

JIS  B2071  B2081

JIS  B2002

JIS  B2212  B2214

JIS  B2071  B2081

JISB2003

日标截止阀性能规范:

 阀体材料

SCPH2-11

SCPH-32

 SCS13A

SCS19A

SCS14A

SCS16A

 SCPL1

适用温度

 ≤425

≤540

≤275

≤200

≤275

≤200

-45-150

 适用介质

 水、蒸汽、油品

 硝酸类

 醋酸类

氨气液氨

日标截止阀规格主要尺寸:

10K
DN in L D D1 D2 b n-ød H Do
50 2 203 155 120 100 16 4-ø19 360 200
65 21/2 216 175 140 120 18 4-ø19 380 200
80 3 241 185 150 130 18 8-ø19 415 250
100 4 292 210 175 155 18 8-ø19 465 250
125 5 356 250 210 185 20 8-ø23 515 300
150 6 406 280 240 215 22 8-ø23 545 350
200 8 495 330 290 265 22 12-ø23 675 450
20K
50 2 267 155 120 100 18 8-ø19 420 200
65 21/2 292 175 140 120 20 8-ø19 465 250
80 3 318 200 160 135 22 8-ø23 490 300
100 4 356 225 185 160 24 8-ø23 590 350
125 5 400 270 225 195 26 8-ø25 690 400
150 6 444 305 260 230 28 12-ø25 760 450
200 8 559 350 305 275 30 12-ø25 1070 450

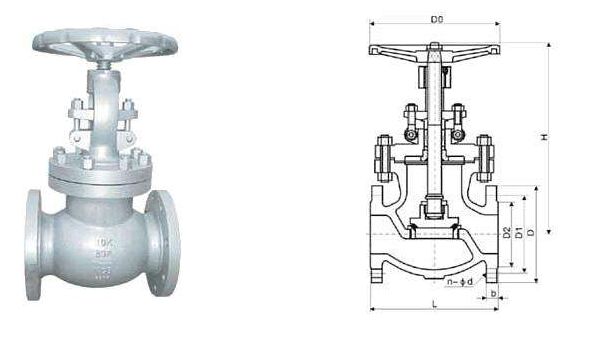

J41W日标截止阀结构图:

J41W日标截止阀结构图
