H41F46衬氟止回阀

更新时间：2024-04-15 20:09:46

产品名称

H41F46衬氟止回阀

产品型号

H41F46

连接方式

法兰

结构方式

升降式

驱动方式

手动

产品口径

DN15-DN500

公称压力

1.0-1.6MPA

阀体材质

铸钢，黄铜，不锈钢

联系电话

021-51061185

联系传真

021-51079320

邮件地址

shweierdun@163.com

联系我们

白先生;苏小姐

联系手机

18964118897 15862657172

腾讯 QQ

812998712，843667323，416865208

公司名称

上海威尔顿阀门有限公司

公司网址

http://www.0755fm.com

服务承诺

质量三包：包修，包退，包换.

H41F46衬氟止回阀产品概述:

衬氟止回阀只是允许介质向一个方向流动，而且阻止反方向流动，通常这种衬氟止回阀是自动工作的，在一个方向流动的压力作用下，阀瓣打开，液体反方向流动时有液体压力和阀瓣的自重，合阀瓣作用于阀重，从而切断流动。衬氟止回阀它包括升降式止回阀、旋启式止回阀、对夹式止回阀等。H41F46衬氟止回阀适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

衬氟止回阀技术规范：

设计制造标准：GB/T 12235-2007

结构长度标准：GB/T 12221-2005

连接法兰标准：GB/T 9113

压力温度等级：GB/T 12224-2005

试验检验标准：GB/T 13927-2008

衬氟止回阀零件材料：

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
		Z	C	P	R	PL	RL
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	衬里/阀座	PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)
3	紧固螺栓	35		1Cr17Ni2		1Cr18Ni9Ti
4	螺母	45		0Cr18Ni9		0Cr18Ni9

衬氟止回阀连接尺寸：

公称通径		标准值							参考值
DN （mm）	NPS （inch）	L	D	D1	D2	f	b	Z-Φd	Do	H	WT(Kg)
DN （mm）	NPS （inch）	PN0.6Pa
15	1/2	130	80	55	40	2	12	4-Φ12	105	55	4
20	3/4	150	90	65	50	2	14	4-Φ12	115	58	5
25	1	160	100	75	60	2	14	4-Φ12	128	60	6
32	11/4	180	120	90	70	2	16	4-Φ14	145	75	7
40	11/2	200	130	100	80	3	16	4-Φ14	160	82	8
50	2	230	140	110	90	3	16	4-Φ14	178	95	10
65	21/2	290	160	130	110	3	16	4-Φ14	205	105	20
80	3	310	185	150	125	3	18	4-Φ18	230	120	25
100	4	350	205	170	145	3	18	4-Φ18	255	135	30
125	5	400	235	200	175	3	20	8-Φ18	305	158	50
150	6	480	260	225	200	3	20	8-Φ18	345	180	65
200	8	495	315	280	255	3	22	8-Φ18	415	215	137
250	10	622	370	335	310	3	24	12-Φ18	490	240	150
300	12	698	435	395	362	4	24	12-Φ23	540	265	185
350	14	787	485	445	412	4	26	12-Φ23	585	300	215
400	16	914	535	495	462	4	28	16-Φ23	635	360	244
450	18	978	590	550	518	4	28	16-Φ23	680	385	276
500	20	978	640	600	568	4	30	16-Φ23	740	415	315

公称通径		标准值							参考值
DN（mm）	NPS （inch）	L	D	D1	D2	f	b	Z-Φd	B	H	WT(Kg)
DN（mm）	NPS （inch）	PN1.0MPa
15	1/2	130	95	65	45	2	14	4-Φ14	105	55	5
20	3/4	150	105	75	55	2	16	4-Φ14	115	58	7
25	1	160	115	85	65	2	16	4-Φ14	128	60	9
32	11/4	180	135	100	78	2	18	4-Φ18	145	75	11
40	11/2	200	145	110	85	3	18	4-Φ18	160	82	13.5
50	2	230	160	125	100	3	20	4-Φ18	178	95	18
65	21/2	290	180	145	120	3	20	4-Φ18	205	105	22
80	3	310	195	160	135	3	22	4-Φ18	230	120	28
100	4	350	215	180	155	3	22	8-Φ18	255	135	34
125	5	400	245	210	185	3	24	8-Φ18	305	158	58
150	6	480	280	240	210	3	24	8-Φ23	345	180	72
200	8	495	335	295	265	3	26	8-Φ23	415	215	150
250	10	622	390	350	320	3	28	12-Φ23	490	240	165
300	12	698	440	400	368	4	28	12-Φ23	540	265	190
350	14	787	500	460	428	4	30	16-Φ23	585	300	225
400	16	914	565	515	482	4	32	16-Φ25	635	360	254
450	18	978	615	565	532	4	32	20-Φ25	680	385	285
500	20	978	670	620	585	4	34	20-Φ25	740	415	333
PN1.6MPa
15	1/2	130	95	65	45	2		14	110	55	6
20	3/4	150	105	75	55	2		16	120	58	7.8
25	1	160	115	85	65	2		16	135	60	10
32	11/4	180	135	100	78	2		18	150	75	12.5
40	11/2	200	145	110	85	3		18	165	82	14.5
50	2	230	160	125	100	3		20	185	95	19.5
65	21/2	290	180	145	120	3		20	210	105	25.5
80	3	310	195	160	135	3		22	235	120	30
100	4	350	215	180	155	3		24	260	135	36
125	5	400	245	210	185	3		26	310	158	62
150	6	480	280	240	210	3		28	350	180	78
200	8	495	335	295	265	3		30	420	215	156
250	10	622	405	355	320	3		32	505	240	172
300	12	698	460	410	375	4		34	560	265	240
350	14	787	520	470	435	4		38	605	300	208
400	16	914	580	525	485	4		40	650	350	265

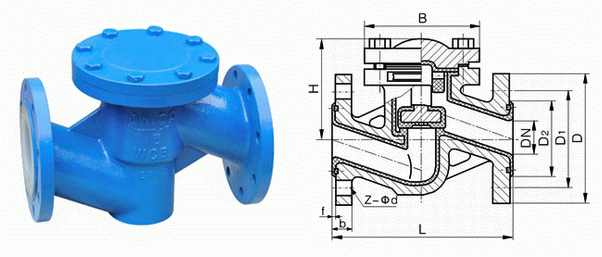

H41F46衬氟止回阀结构图:
