全锻钢高压硬密封球阀Q41Y

更新时间：2024-04-15 20:35:37

产品名称

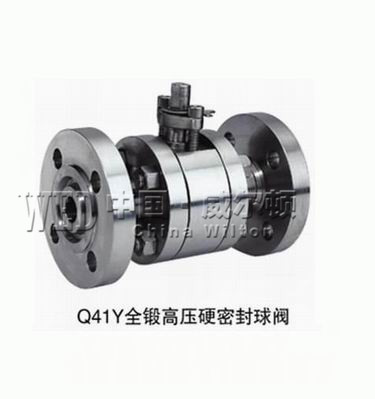

全锻钢高压硬密封球阀Q41Y

产品型号

Q41Y

连接方式

法兰

结构方式

直通流道

驱动方式

手动

产品口径

DN40-DN600

公称压力

1.6-42.0MPa

阀体材质

锻钢、铸钢、不锈钢304,316等

联系电话

021-51061185

联系传真

021-51079320

邮件地址

shweierdun@163.com

联系我们

白先生;苏小姐

联系手机

18964118897 15862657172

腾讯 QQ

812998712，843667323，416865208

公司名称

上海威尔顿阀门有限公司

公司网址

http://www.0755fm.com

服务承诺

质量三包：包修，包退，包换.

Q41Y法兰式硬密封球阀产品概述：

耐高压：压力可达1.6Mpa-42Mpa ；Class：150-2500Lb

耐高温：该球阀的阀座完全采用了美标闸阀的结构，因此温度由阀体材料来决定。

无摩擦：该球阀在开启时利用二块式球体的优点，先水平收拢瞬间脱离阀座，然后再旋转90度全开。

金属硬密封浮动球阀的概述：

1、阀体 2、填料 3、填料压套 4、填料压板 5、螺钉 6、档圈 7、定位片 8、扳手 9、挡圈 10、上密封垫11、阀杆 12、阀座密封垫 13、阀座 14、球体 15、压圈 16、蝶簧 17、垫片 18、阀盖 19、螺柱 20、螺母

金属硬密封浮动球阀的特点：

1、阀座采用圆柱形弹簧加截的金属硬密封结构，能适应于较高温度及各种粉尘与固体颗粒介质。

2、采用下装式阀杆、设置倒密封结构，确保填料处可靠密封及防止阀杆脱出。

3、本身具有防火防静电功能。

4、手柄与阀杆采用扁方型连接。也可根据需要加锁定结构，防止误操作。

5、该结构球阀应按规定流向使用。

金属硬密封浮动球阀型号、零件材料及主要参数：

配管法兰	压力级或公称压力	法兰密封面	常规产品型号（法兰连接蜗轮蜗杆传动金属硬密封固定球阀）
ASME B16.5	CLASS150	凸面	Q41Y-A1C	Q41Y-A1P	Q41Y-A1P8	Q41Y-A1P3	Q41YA1R-	Q41Y-A1R8	Q41Y-A1R3
	CLASS300		Q41Y-A3	Q41Y-A3P	Q41Y-A3P8	Q41Y-A3P3	Q41Y-A3R	Q41Y-A3R8	Q41Y-A3R3
	CLASS600		Q41Y-A6	Q41Y-A6P	Q41Y- A6P8	Q41Y-A6P3	Q41Y-A6R	Q41Y-A6R8	Q41Y-A6R3
	CLASS900		Q41Y-A9	Q41Y-A9P	Q41Y-A9P8	Q41Y-A9P3	Q41Y-A9R	Q41Y-A9R8	Q41Y-A9R3
	CLASS1500		Q41Y-A15	Q41Y-A15P	Q41Y-A15P8	Q41Y-A15P3	Q41Y-A15R	Q41Y-A15R8	Q41Y-A15R3
GB/T9112～9124 HG20615～20626 SH3406	PN20	凸面	Q41Y-20C	Q41Y-20P	Q41Y-20P8	Q41Y-20P3	Q41Y-20R	Q41Y-20R8	Q41Y-20R3
	PN50		Q41Y-50	Q41Y-50P	Q41Y-50P8	Q41Y-50P3	Q41Y-50R	Q41Y-50R8	Q41Y-50R3
	PN110		Q41Y-110	Q41Y-110P	Q41Y-110P8	Q41Y-110P3	Q41Y-110R	Q41Y-110R8	Q41Y-110R3
	PN150		Q41Y-150	Q41Y-150P	Q41Y-150P8	Q41Y-150P3	Q41Y-150R	Q41Y-150R8	Q41Y-150R3
	PN260		Q41Y-260	Q41Y-260P	Q41Y-260P8	Q41Y-260P3	Q41Y-260R	Q41Y-260R8	Q41Y-260R3
JB/T74～90 GB/T9112～9124 HG20592～20605	PN16	凸面	Q41Y-16C	Q41Y-16P	Q41Y-16P8	Q41Y-16P3	Q41Y-16R	Q41Y-16R8	Q41Y-16R3
	PN25	凸面	Q41Y-25	Q41Y-25P	Q41Y-25P8	Q41Y-25P3	Q41Y-25R	Q41Y-25R8	Q41Y-25R3
	PN40	凹凸面	Q41Y-40	Q41Y-40P	Q41Y-40P8	Q41Y-40P3	Q41Y-40R	Q41Y-40R8	Q41Y-40R3
	PN63		Q41Y-63	Q41Y-63P	Q41Y-63P8	Q41Y-63P3	Q41Y-63R	Q41Y-63R8	Q41Y-63R3
	PN100		Q41Y-1000	Q41Y-100P	Q41Y-100P8	Q41Y-100P3	Q41Y-100R	Q41Y-100R8	Q41Y-100R3
主要零件材料	阀体		WCB A105	ZG1Cr18Ni9Ti 1Cr18Ni9Ti	CF8 340	CF3 304L	ZG1Cr18Ni12Mo2Ti 1Cr18Ni12Mo2Ti	CF8M 316	CF3M 316L
	阀杆		2Cr13	1Cr18Ni9Ti	0Cr18Ni9 (304)	00Cr19Ni10 (304L)	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2 (316)	00Cr17Ni14Mo2 (316L)
	球体		2Cr13 +镍基合金（或钨钴合金）	1Cr18Ni9Ti +镍基合金（或钨钴合金）	0Cr18Ni9 +镍基合金（或钨钴合金）	00Cr19Ni10 +镍基合金（或钨钴合金）	1Cr18Ni12Mo2Ti +镍基合金（或钨钴合金）	0Cr17Ni12Mo2 +镍基合金（或钨钴合金）	00Cr17Ni14Mo2 +镍基合金（或钨钴合金）
	阀座		2Cr13 +硬质合金	1Cr18Ni9Ti +硬质合金	0Cr18Ni9 +硬质合金	00Cr19Ni10 +硬质合金	1Cr18Ni12Mo2Ti +硬质合金	0Cr17Ni12Mo2 +硬质合金	00Cr17Ni14Mo2 +硬质合金
	垫片		304+柔性石墨缠绕垫片			304L+柔性石墨缠绕垫片	316+柔性石墨缠绕垫片		316L+柔性石墨缠绕垫片
	填料		柔性石墨
适用工况	适用介质		非腐蚀性介质或弱腐蚀性介质	硝酸类腐蚀介质		强氧化性介质	醋酸类腐蚀性介质		尿素类腐蚀性介质
适用工况	适用温度		≤425℃	≤540℃		≤425℃	≤540℃		≥455℃
蜗轮蜗杆传动金属硬密封球阀			在相应的手动型号Q后插入"3"表示，示例：Q341Y-A1C
气动金属硬密封球阀			在相应的手动型号Q后插入"6"表示，示例：Q641Y-A1C
电动金属硬密封球阀			在相应的手动型号Q后插入"9"表示，示例：Q941Y-A1C
缩径金属硬密封球阀			在相应的手动型号Q后插入"S"表示，示例S：Q941Y-A1C

本页URL，复制给好友：

订货流程：
1、客户采购清单传真至021-51079320或来电咨询021-51061185或发邮箱shweierdun@163.com
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）.
3、具体商定：交货期、特殊要求等事宜.

订货须知：
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、本厂可根据客户特定要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。

威尔顿阀门服务体系(以下简称我司)
随着经济高速发展，市场竞争越来越激烈，用户对阀门产品的要求也越来越多，并且对服务的要求也越来越高;因为，我司销售部门为适应市场发展的要求，专业设立了服务培训组，为服务质量添加完善的工作，我公司的售前，售中，售后服务工作经由专业的销售员来完成。
一、售前服务:
做到技术与销售的顶尖结合服务，让用户的每一次采购都有服务的体验。
①进行采购前产品技术沟通和交流，主动给予建议。
②在进行产品型号选择时考虑是否成本合理工矿效率等问题。
③不能达到工矿要求时，根据客户的特殊要求，安排设计师合理改善。
二、售中服务:
尊重每位用户;给用户一份轻松，放心的整体价值服务。
①进行性价比:比价格，比质量，比服务，反思是否有不做到位的地方。
②严格按相关标准和技术要求进行阀门的检测和试验。
③在合作过程中，依照合同，保质保量准时交货，随时保持与用户联系。
④定制期间，相关技术人员可来我司进行产品监造和检验，同时，我司会提供该产品的结构图及详细文件资料，来做监造文件。
⑤对特殊工矿或定做的产品，可协商专业技术员亲临现场指导。
⑥我公司在发货前以电话进行产品型号、口径、数量、件数的确认。
三、售后服务:
好的服务铸就好的企业让客户无后顾之忧。
①按合同要求提供产品的合格证，检验报告、安装说明书等。
②顾客在验收产品过程中，如出现与合同要求不符时，我司接到顾客通知后两小时内给予处理。
③我司提供十二个月的产品质保期，时间从验收合格之日起计算。
④在正确安装和使用下，出现产品质量问题，本公司将负责到底。
包修包换承诺:
①在正常的储运、安装、保养、使用条件下，因产品的质量问题不能正常使用时，提供三保四包:保质、保量、保及时、包修、包换、包退、包损失。
②在接到质量信息反馈时，将在24小时内提出处理意见，并做到100小时内赶到现场做处理
③可根据用户需求协商提供备品、备件和安装、调试、维修服务。
