高压球阀KHB3K(BK3)系列

更新时间:2024-04-15 20:35:07
产品名称
高压球阀KHB3K(BK3)系列
产品型号
KHB3K(BK3)系列
连接方式
来电咨询
结构方式
来电咨询
驱动方式
来电咨询
产品口径
可以来电咨询,订购、定做。热线13713700048
公称压力
40-500bar
阀体材质
钢、铸钢、不锈钢、锻钢
联系电话
021-51061185
联系传真
021-51079320
邮件地址
shweierdun@163.com
联系我们
白先生;苏小姐
联系手机
18964118897 15862657172
腾讯 QQ
812998712,843667323,416865208
公司名称
上海威尔顿阀门有限公司
公司网址
服务承诺
质量三包:包修,包退,包换.
高压球阀KHB3K(BK3)系列产品概述:

KHB3K二位三通高压球阀采用碳钢或不锈钢阀体制造,可用于压力为500bar的油品、气体及水等介质,采用氟橡胶为密封圈,阀体表面磷化处理或电镀黄锌。外形美观,配带铝制曲手柄或钢质曲柄。

工作原理:

二位三通高压球分L型和T型,L型为一进一出,T型为一进二出或二进一出。阀杆带动球体经90度的旋转动作来达到换向的控制目的,或经180度的旋转动作来达到换向与分流合流的控制目的。

产品特点:

1、二位三通高压球在结构上采用一体化结构,4面阀座的密封型式,可靠性高,设计实现了轻量化。

2、二位三通高压球阀球芯分T型和L型,使用寿命长,流通能力大,阻力小。

3、球阀按作用式分单作用和双作用两种型式,单作用式的特点是一旦动力源发生故障时,球阀将处于控制系统要求的状态。

型号说明:

1、系列代号:KHB3KBK3)系列二位三通球阀

2、连接代号:M** G** **LR **SRPT**NPT**

3、阀体材料:1-钢、2-不锈钢

4、球体材料:1-钢、2-黄铜、3-不锈钢

5、工作温度:1-25~+100℃ 2-30~+170℃

6、其他密封:2-丁晴橡胶、4-氟橡胶

7、手柄形式:01-铝质直柄02-铝质曲柄03-铸锌直柄04-铸锌曲柄05-钢质直柄06-钢质曲柄09-不带手柄

8、设计序号:由生产商定

9、表面处理:空白-磷化、G-电镀黄锌

图形符号

 型号说明

高压球阀KHB3K(BK3)系列

① 系列代号:KHB3K(BK3)系列二位三通球阀
② 连接代号:M** 、G** 、 **LR 、**SR、PT**、NPT**
③ 阀体材料:1-钢、2-不锈钢
④ 球体材料:1-钢、2-黄铜、3-不锈钢
⑤ 工作温度:1、-25~+100℃ 2、-30~+170℃
⑥ 其他密封:2-丁晴橡胶、4-氟橡胶
⑦ 手柄形式:01-铝质直柄02-铝质曲柄03-铸锌直柄04-铸锌曲柄05-钢质直柄06-钢质曲柄09-不带手柄
⑧ 设计序号:由生产商定
⑨ 表面处理:空白-磷化、G-电镀黄锌

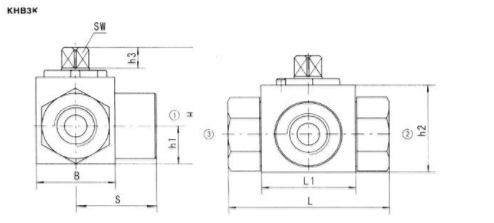

外形尺寸


尺寸表
连接口略图:

简略型号
PN(bar)
DN
LW
RA
d1
i
L
L1
B
H
h1
h2
h3
SW1
SW2
S
KHB3K-M16×1.5
500
06
06
11
M16×1.5
11
69
40
26
45
13.5
33
8
09
22
27.5
KHB3K-M22×1.5
500
08
08
16
M22×1.5
12
76
42
32
49
16
36
10
09
27
33
KHB3K-M27×1.5
500
10
10
20
M27×1.5
12
76
42
32
49
16
36
10
09
27
33
KHB3K-M30×1.5
400
16
15
24
M30×1.5
13
84
48
38
61
19
45
11
09
32
37
KHB3K-M36×2
315
20
20
30
M36×2
15
103
60
48
70
25
55
11
12
41
45.5
KHB3K-M42×2
315
25
23
35
M42×2
18
116
65
57
79
28.5
64
11
12
50
54
KHB3K-M52×2
315
32
32
40
M52×2
20
149
84
75
101
37.5
84
12
14
60
70
KHB3K-M60×2
315
40
38
45
M60×2
22
174
91
85
112
42.5
95
12
14
70
84



简略型号
PN(bar)
DN
LW
RA
d1
i
L
L1
B
H
h1
h2
h3
SW1
SW2
S
KHB3K-G1/8
500
04
06
G1/8
10
69
40
26
45
13.5
33
8
09
22
35
KHB3K-G1/4
500
06
06
G1/4
14
69
40
26
45
13.5
33
8
09
22
35
KHB3K-G3/8
500
10
10
G3/8
14
72
42
32
49
16
36
10
09
27
36
KHB3K-G1/2
500
13
12
G1/2
16
83
48
35
49
17
40
10
09
30
40
KHB3K-G1/2
400
16
15
G1/2
16
83
48
38
61
19
45
11
09
32
42
KHB3K-G3/4
315
20
20
G3/4
18
95
60
48
70
25
55
11
12
41
49
KHB3K-G1
315
25
25
G1
21
113
65
57
79
28.5
64
11
12
50
56.5
KHB3K-G 11/4
315
32
32
G 11/4
22
110
84
75
101
37.5
84
12
14
60
62.5
KHB3K-G 11/2
315
40
38
G 11/2
24
130
91
85
112
42.5
95
12
14
70
61
KHB3K-G2
315
50
48
G2
26
140
100
105
131
52.5
112
12
14
80
62.5
简略型号
PN(bar)
DN
LW
RA
d1
i
L
L1
B
H
h1
h2
h3
SW1
SW2
S
KHB3K-NPT1/8
500
04
06
NPT1/8
10
69
40
26
45
13.5
33
8
09
22
35
KHB3K-NPT1/4
500
06
06
NPT1/4
14
69
40
26
45
13.5
33
8
09
22
35
KHB3K-NPT3/8
500
10
10
NPT3/8
14
72
42
32
49
16
36
10
09
27
36
KHB3K-NPT1/2
500
13
12
NPT1/2
16
83
48
35
49
17
40
10
09
30
40
KHB3K-NPT1/2
400
16
15
NPT1/2
16
83
48
38
61
19
45
11
09
32
42
KHB3K-NPT3/4
315
20
20
NPT3/4
18
95
60
48
70
25
55
11
12
41
49
KHB3K-NPT1
315
25
25
NPT1
21
113
65
57
79
28.5
64
11
12
50
56.5
KHB3K-NPT 11/4
315
32
32
NPT 11/4
22
110
84
75
101
37.5
84
12
14
60
62.5
KHB3K-NPT 11/2
315
40
38
NPT 11/2
24
130
91
85
112
42.5
95
12
14
70
61
KHB3K-NPT2
315
50
48
NPT2
26
140
100
105
131
52.5
112
12
14
80
62.5



简略型号
PN(bar)
DN
LW
RA
d1
i
L
L1
B
H
h1
h2
h3
SW1
SW2
S
KHB3K-06LR
500
04
04
06
M12×1.5
10
67
40
26
45
13.5
33
8
09
22
33.5
KHB3K-08LR
500
06
06
08
M14×1.5
10
67
40
26
45
13.5
33
8
09
22
33.5
KHB3K-10LR
500
08
08
10
M16×1.5
11
74
42
32
49
16
36
10
09
27
37
KHB3K-12LR
500
10
10
12
M18×1.5
11
74
42
32
49
16
36
10
09
27
37
KHB3K-15LR
500
13
12
15
M22×1.5
12
82
48
35
53
17
40
10
09
30
40
KHB3K-15LR
500
12
12
15
M22×1.5
12
82
48
38
61
19
45
11
09
32
40
KHB3K-18LR
500
13
12
