『ZCM煤气、燃气、天然气电磁阀』

更新时间：2024-04-15 20:30:48

产品名称

『ZCM煤气、燃气、天然气电磁阀』

产品型号

ZCM

连接方式

法兰，丝扣

结构方式

直动式

驱动方式

手动

产品口径

DN15-350

公称压力

1.0MPa

阀体材质

铸铁、铸钢、碳钢、不锈钢

联系电话

021-51061185

联系传真

021-51079320

邮件地址

shweierdun@163.com

联系我们

白先生;苏小姐

联系手机

18964118897 15862657172

腾讯 QQ

812998712，843667323，416865208

公司名称

上海威尔顿阀门有限公司

公司网址

http://www.0755fm.com

服务承诺

质量三包：包修，包退，包换.

上海威尔顿阀门主要生产ZCM煤气、燃气、天然气电磁阀是适用于城市煤气、液化石油气、天然气等多种燃气为加热燃烧介质管路做二位式通断切换，进行温度自动控制的执行机构。它广泛应用于纺织业、印刷业的煤气热定型和玻璃、灯泡业的窑炉加热及其它行业的煤气加热自控系统。

常闭型：
　　本阀DN15~50系一次开阀的直动式低压电磁阀，DN65~300系二次开阀的先导式电磁阀。直动式电磁阀在接受电信号后，电磁力直接将阀塞提起，介质流通；断电后，电磁力消失，阀塞在自重和弹簧力作下下落，介质断流。
　　先导式电磁阀在接受电信号后，衔铁在电磁力作用下先带动副阀阀塞捉起，主阀膜片上流体经副阀流走，减少了作用在主阀膜片上的压力，当主阀膜片上的压力减少到一定值时，衔铁带动主阀膜片，并利用压差使主阀打开，介质流通；线圈断电后，电磁力消失，衔铁因自重下落复位，同时依靠介质压力，主阀得以紧密关闭。

常开型：
　　阀门应用独特的直动式结构，当给电磁头的线圈通电时，位于线圈周围的静铁芯组件便产生磁性，磁力克服阀杆组件重力和回位弹簧弹力后将动铁芯连同阀杆组件向上吸起，从而使固连在阀杆组件上的阀盘与阀座紧密贴紧而密封，阀门关闭；断电后，阀盘在回位弹簧及阀杆组件重力作用下恢复原位，阀门开启，管道恢复正常通气。

技术参数

公称通径（mm）		15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
工作介质		煤气、液化石油气和天然气等燃气
介质温度℃		-20～80
环境温度℃		-40～60
公称压力（MPa）		1.0
工作压差（MPa）		0～0.03						0～0.1
安装方式		垂直安装
电源电压		AC220V DC24V其它规格可作特殊订货
工作电流（A）	直流	0.13			0.17			0.41				0.71		1.1
	交流	0.13			0.17			0.41				0.71		1.1
功率（VA）	直流	26			30			80				140		220
	交流	26			30			80				140		220
防爆标志		Exd IIBT4

连接尺寸

公称通径（DN）	内螺纹连接			法兰连接
	内螺纹		外形尺寸	外形尺寸		法兰尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	1/2	210	130	95	65	46	14	2	4-14
20	153	92	3/4	210	150	105	75	56	16	2	4-14
25	153	110	1	210	160	115	85	65	16	3	4-14
32	176	120	11/4	221	180	140	100	76	18	3	4-18
40	176	140	11/2	230	200	150	110	84	18	3	4-18
60	192	162	2	252	230	165	125	99	20	3	4-18
65				390	290	185	145	118	20	3	4-18
80				401	310	200	160	132	22	3	4-18
100				408	350	220	180	156	24	3	4-18
125				424	400	250	210	184	26	3	4-18
150				515	480	285	240	211	26	3	4-18
200				540	600	340	295	266	26	3	8-22
250				573	730	395	350	319	28	3	12-22
300				608	850	445	400	370	28	4	12-22
350				700	980	505	460	429	30	4	16-22

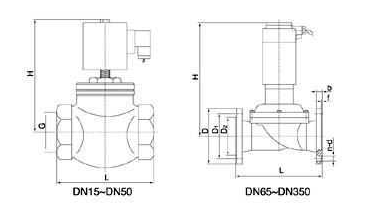

ZCM煤气、燃气、天然气电磁阀结构图纸：

ZCM煤气、燃气、天然气电磁阀结构图纸
