产品展示
『全不锈钢电磁阀』
产品名称
『全不锈钢电磁阀』
产品型号
ZBSF
连接方式
法兰
结构方式
直动式，先导式
驱动方式
手动
产品口径
DN15-DN50
公称压力
1.6MPa
阀体材质
不锈钢
联系电话
021-51061185
联系传真
021-51079320
邮件地址
shweierdun@163.com
联系我们
白先生;苏小姐
联系手机
18964118897 15862657172
腾讯 QQ
812998712，843667323，416865208
公司名称
上海威尔顿阀门有限公司
公司网址
服务承诺
质量三包：包修，包退，包换.
上海威尔顿阀门主要生产ZBSF系列全不锈钢电磁阀零压力亦能打开主阀，低压差流量大，适用范围广阀盖采用螺纹连接，拆装，维修方便。ZBSF系列全不锈钢电磁阀采用特种不锈钢制作，适用于食用流体、超净流体及腐蚀性介质。不同的使用介质,采用针对性的密封, 更加提高电磁阀合理性。液体、气体、油品可混合使用，更加提高电磁阀的使用范围。特殊场合可持续长时间通电，采用耐高温材料，介质流体温度可达220℃。阀芯密封磨损可自动补偿，更加提高电磁阀的寿命和可靠性，经受二十年长期市场考验。ZBSF系列全不锈钢电磁阀是工业过程自动化控制系统用的执行器。它在接受电控信号后能自动开启或关闭，实现对管道中的流体介质的通断或流量调节控制。
本系列电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZBSF-Y系列电磁阀主要用于腐蚀性液体、超净液体和食用液体介质等液体介质的控制。ZBSF系列电磁阀主要用于腐蚀气体、超净气体等气体介质 的控制。
结构特点
本阀为分步动作直接先导式电磁阀，根据断电时所处开关状态的不同，可分为常闭电磁阀和常开电磁阀。常闭电磁阀，线圈通电后衔铁在电磁力作用下先带动副阀开启，主阀在所形成的介质压差和电磁力的作用下而开启。线圈断电，衔铁部件复位，主副阀利用介质压力而紧密关闭。
常开电磁阀，线圈通电后，衔铁在磁力作用下下移，推动副阀阀塞下移，直到和副阀座压紧副阀关闭，由于主阀阀杯上下压差趋于相等，主阀阀杯由磁力和自重压紧密封面，阀门关闭。线圈断电，磁力为零，衔铁和副阀阀塞由弹簧作用上升，副阀打开，主阀阀杯内介质经副阀流走，压力下降，主阀阀杯由上下压差作用向上升起，主阀打开，阀门开启。

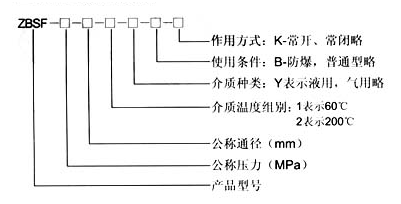

型号编制：
技术参数
|
工作介质 |
腐蚀性气体、超净流体、食用流体 |
|||||
|
介质温度℃ |
ZBSF-1（1Y）：≤60℃ |
|||||
|
公称压力（MPa） |
1.6 |
|||||
|
工作压差（MPa） |
0-1.6 |
|||||
|
电源电压 |
AC220V DC24V 其余规格可作特殊订货 |
|||||
|
使用寿命 |
按JB/T7352-94规定 |
|||||
|
泄漏量（ml/min) |
按JB/T7352-94?F规定 |
|||||
|
公称通径（mm) |
15 |
20 |
25 |
32 |
40 |
50 |
|
额定流量系数（KV） |
3.8 |
7.4 |
10.3 |
18.8 |
25.7 |
41 |
安装尺寸
|
公称通径 DN |
L |
H |
D |
D1 |
D2 |
b |
f |
n-d |
|
15 |
115 |
148 |
95 |
65 |
46 |
14 |
2 |
4-φ14 |
|
20 |
115 |
148 |
105 |
75 |
56 |
16 |
2 |
4-φ14 |
|
25 |
125 |
148 |
115 |
85 |
65 |
16 |
3 |
4-φ14 |
|
32 |
150 |
182 |
140 |
100 |
76 |
18 |
3 |
4-φ18 |
|
40 |
160 |
182 |
150 |
110 |
84 |
18 |
3 |
4-φ18 |
|
50 |
190 |
192 |
160 |
125 |
99 |
20 |
3 |
4-φ18 |

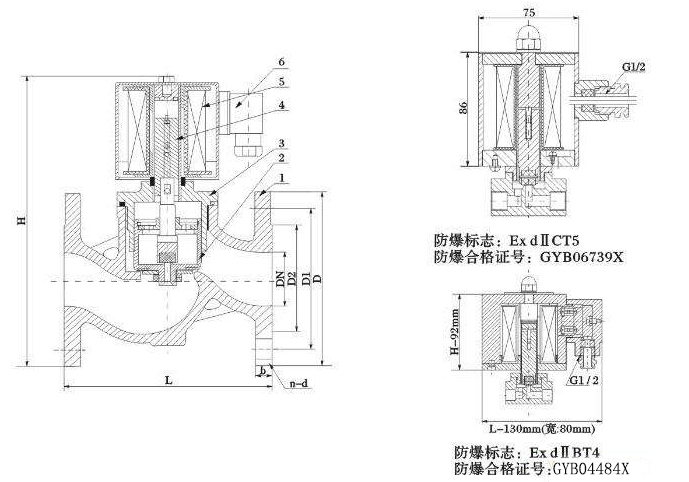

全不锈钢电磁阀结构图纸：
