100S角型隔膜式排泥阀
更新时间:2022-08-08 00:03:55
产品名称: 100S角型隔膜式排泥阀
产品型号: 100S
连接方式: 法兰
结构方式: 隔膜式
驱动方式: 手动
产品口径: DN50-300
公称压力: 1.0MPa-2.5MPa
阀体材质: 铸铁、铸钢、碳钢、不锈钢
联系电话: 021-51061185
联系传真: 021-51079320
邮件地址: shweierdun@163.com
联系我们: 白先生;苏小姐
联系手机: 18964118897 15862657172
腾讯  QQ: 812998712,843667323,416865208
公司名称: 上海威尔顿阀门有限公司
公司网址: http://www.0755fm.com
服务承诺: 质量三包:包修,包退,包换.
产品说明
上海威尔顿阀门有限公司主要生产(100S角型隔膜式排泥阀)也是国内(排泥阀)生产商之一。公司经营范围:阀门,管件,流体设备的生产,加工,销售,管道配件,建筑材料,五金交电,自控设备的销售,从事货物及技术的进出口业务!欢迎新老客户来电,来函,我们将竭诚为您提供满意的服务!

100S角型隔膜式排泥阀产品概述:

角式排泥阀内部具有特殊强化隔膜片、不锈钢弹簧等组成。具有开启快,关闭压力低等优点,经由外部液动(气动)控制管路,集中控制,启闭主阀作用等特点。100S排泥阀主要适用于水厂、水处理厂,做为排除水池内泥沙及污物。

100S角型隔膜式排泥阀外形尺寸 ( 法兰连接尺寸符合GB4216 )

公称通径DN(mm)|尺寸(mm)|型号
H7B100S-0.6、HB100S-0.6
H
D
D1
z-Φd
80
140
195
160
4-18
100
150
215
180
8-18
150
185
280
240
8-23
200
245
335
295
8-23
250
340
395
350
12-23
300
395
445
400
12-23

100S角型隔膜式排泥阀主要零件材料

零件名称
薄膜
阀瓣、弹簧
阀体、阀盖
100S角式隔膜型材料
尼龙强SX橡胶
不锈钢
铸铁

技术参数

密封试验压力MPa
壳体试验压力MPa
100S角式隔膜型公称压力
1.1、1.76
1.5、2.4
1.0Mpa、1.6Mpa

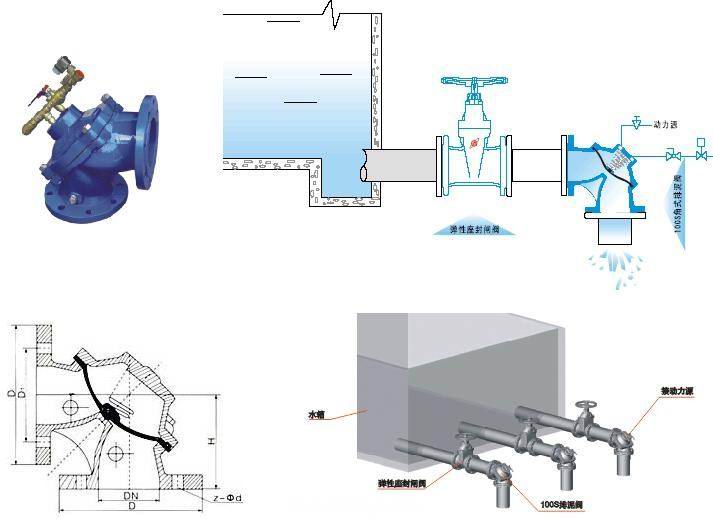

100S角型隔膜式排泥阀结构图:





订货流程:
1、客户采购清单传真至021-51079320或来电咨询021-51061185或发邮箱shweierdun@163.com
2、收到客户采购清单,为客户提供阀门型号选型与报价(价格清单).
3、具体商定:交货期、特殊要求等事宜.

订货须知:
1、 客户如对产品有特殊要求,须在订货合同中提供以下说明:
a.结构长度;
b.连接形式;
c.公称直径;
d.产品使用介质及温度、压力范围;
e.试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30%货款,供方即备料生产。
