Y43H~Y43Y高灵敏度蒸汽减压阀

更新时间:2024-11-05 09:39:21
产品名称 Y43H~Y43Y高灵敏度蒸汽减压阀
规格型号 Y43H~Y43Y
连接方式 法兰
结构形式 膜片式,活塞式
驱动方式 手动
公称通径 DN15-DN80
公称压力 1.0Mpa-1.6Mpa
阀体材质 铸铁、铸钢、碳钢、不锈钢
联系方式 021-51061185 18964118897 白经理
官网 http://www.0755fm.com
生产厂家 上海威尔顿阀门有限公司
Y43H~Y43Y高灵敏度蒸汽减压阀产品概述

由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。加大了活塞面积,改变了节流结构,改变了密封形式,改进了导阀结构和调节弹簧形式,从而从以下几方面提高了产品的性能。提高了对出口压力变化的传感效能,提高了灵敏度,大大降低了因上游压力变化,流量变化等因素引起的压力偏差。改善了流线分布,降低了噪声。改进了密封面结构,延长了密封面寿命。本产品主要用于蒸汽管路,适用于进口压力变化大,流量变化大的蒸汽管路。

主要技术参数和性能指标

公称压力(Mpa)
1.0
1.6
壳体试验压力(Mpa)
1.5
2.4
密封试验压力(Mpa)
1.0
1.6
较高进口压力(Mpa)
1.0
1.6
出口压力范围(Mpa)
0.04-0.6
0.04-1.0
压力特性偏差(Mpa)
GB12246-1989
流量特性偏差(Mpa)
GB12246-1989
较小压差(Mpa)
0.05
0.07
渗漏量
GB12245-1989

壳体试验不包括膜片、顶盖
主要零件材料:

零件名称
零件材料
阀体 阀盖 底盖
WCB
阀座 阀瓣
2Cr13
缸套 活塞
铝铁青铜
膜片
PH15-7Mo
活塞环
对位聚苯
导阀座 导阀瓣
2Cr13
主阀弹簧
50CrVA
导调主弹簧
50CrVA
调节弹簧
60Si2Mn

流量系数(Cv):

DN
15
20
25
32
40
50
65
80
Cv
1
2.5
4
6.5
9
16
25
36

Y43H/Y系列连接尺寸:

公称通径
DN
外 形 尺 寸
连 接 尺 寸
L
H
H1
PN 1.0MPa
PN 1.6MPa
D
K
n-ф
d
C
D
K
n-ф
d
C
15
140
160
65
95
65
4-14
45
12
95
65
4-14
45
14
20
140
160
65
105
75
4-14
55
14
105
75
4-14
55
14
25
150
168
68
115
85
4-14
65
14
115
85
4-14
65
14
32
180
185
75
135
100
4-18
78
16
135
100
4-18
78
16
40
180
185
78
145
110
4-18
85
16
145
110
4-18
85
16
50
200
193
88
160
125
4-18
100
16
160
125
4-18
100
16
65
230
208
98
180
145
4-18
120
18
180
145
4-18
120
18
80
260
228
117
195
160
4-18
135
18
195
160
8-18
135
20

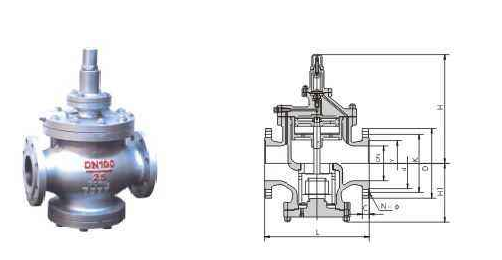

Y43H~Y43Y高灵敏度蒸汽减压阀结构图:

Y43H~Y43Y高灵敏度蒸汽减压阀

Y43H~Y43Y高灵敏度蒸汽减压阀~应用领域

Y43H~Y43Y高灵敏度蒸汽减压阀~工程案例

Y43H~Y43Y高灵敏度蒸汽减压阀~技术知识
