Y44H~Y44Y直接作用波纹管减压阀

更新时间：2024-04-15 20:29:05

产品名称

Y44H~Y44Y直接作用波纹管减压阀

产品型号

Y44H~Y44Y

连接方式

法兰

结构方式

膜片式，活塞式

驱动方式

手动

产品口径

DN15-DN100

公称压力

1.0Mpa-1.6Mpa

阀体材质

铸钢、碳钢、不锈钢

联系电话

021-51061185

联系传真

021-51079320

邮件地址

shweierdun@163.com

联系我们

白先生;苏小姐

联系手机

18964118897 15862657172

腾讯 QQ

812998712，843667323，416865208

公司名称

上海威尔顿阀门有限公司

公司网址

http://www.0755fm.com

服务承诺

质量三包：包修，包退，包换.

Y44H~Y44Y直接作用波纹管减压阀产品概述：

Y44H~Y44Y直接作用波纹管减压阀重要由波纹管、调节弹簧、阀座、阀瓣等零件组成，行使波纹管传感阀门下流压力驱动阀瓣，改变和控制阀门开度实现减压稳压功能。通过调节调节螺栓设定出口压力。本产品调压、稳压动作灵敏平衡，适用于气体和液体介质的管路使用。

重要技术参数和性能指标：

公称压力(Mpa)	0.6	1.0	1.6
壳体试验压力(Mpa)	0.9	1.5	2.4
密封试验压力(Mpa)	0.6	1.0	1.6
较高进口压力(Mpa)	0.6	1.0	1.6
出口压力范围(Mpa)	0.05-0.4	0.1-0.8	0.1-1.0
压力特征误差(Mpa)	GB12244-1989
流量特征误差(Mpa)	GB12244-1989
较小压差(Mpa)	0.1	0.15	0.15
渗漏量	GB12245-1989

壳体试验不包括波纹管，壳体耐压试验时，必须取下波纹管组件后进行。
重要零件材料：

零件名称	零件材料
阀体阀盖	WCB
底盖	WCB
阀座阀瓣	2Cr13
波纹管	1Cr18Ni9Ti
波纹管上垫	2Cr13
波纹管下垫	2Cr13
导向座	2Cr13
主阀弹簧	50CrVA
调节弹簧	60Si2Mn

流量系数(Cv)：

DN	15	20	25	32	40	50	65	80	100
Cv	1	2.5	4	6.5	9	16	25	36	64

Y44H/Y系列连接尺寸(PN0.6-1.6MPa)：

公称通径DN	形状尺寸
	L		H	H1	PN0.6MPa					PN1.0MPa					PN1.60MPa
			H	H1	D	K	n-ф	d	C	D	K	n-ф	d	C	D	K	n-ф	d	C
15	140	140	290	90	80	55	4-12	40	12	95	65	4-14	45	12	95	65	4-14	45	14
20	140	140	295	98	90	65	4-12	50	12	105	75	4-14	55	14	105	75	4-14	55	14
25	160	160	295	110	100	75	4-12	60	14	115	85	4-14	65	14	115	85	4-14	65	14
32	180	180	295	110	120	90	4-14	70	14	135	100	4-18	78	16	135	100	4-18	78	16
40	200	200	325	125	130	100	4-14	80	14	145	110	4-18	85	16	145	110	4-18	85	16
50	230	230	325	125	140	110	4-14	90	14	160	125	4-18	100	16	160	125	4-18	100	16
65	280		325	130	160	130	4-14	110	14	180	145	4-18	120	18	180	145	4-18	120	18
80	310		380	160	185	150	4-18	125	16	195	160	4-18	135	18	195	160	8-18	135	20
100	350		380	170	205	170	4-18	145	16	215	180	8-18	155	20	215	180	8-18	155	20

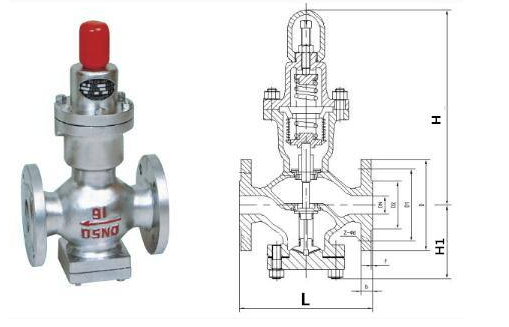

Y44H~Y44Y直接作用波纹管减压阀结构图：

Y44H~Y44Y直接作用波纹管减压阀结构图
