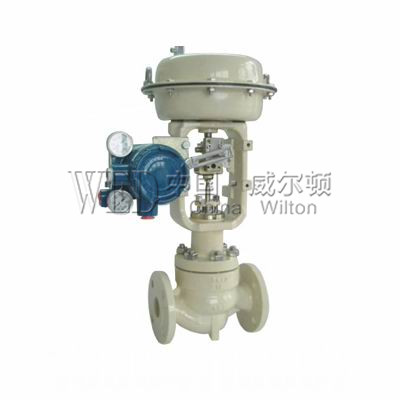

HSC气动套筒单座调节阀

更新时间:2024-04-15 20:28:40
产品名称
HSC气动套筒单座调节阀
产品型号
HSC
连接方式
法兰
结构方式
单座
驱动方式
气动
产品口径
DN25-200(可以根据您的要求定做)
公称压力
1.0MPa-6.4(可以根据您的要求定做)
阀体材质
铸铁、铸钢、碳钢、不锈钢、304、316
联系电话
021-51061185
联系传真
021-51079320
邮件地址
shweierdun@163.com
联系我们
白先生;苏小姐
联系手机
18964118897 15862657172
腾讯 QQ
812998712,843667323,416865208
公司名称
上海威尔顿阀门有限公司
公司网址
服务承诺
质量三包:包修,包退,包换.
HSC气动套筒单座调节阀产品概述:
HSC气动套筒单座调节阀是一种高性能的单座调节阀,适用于高压差产生闪蒸和空化的场合,坚固的套筒保护阀体不受闪蒸和空化的破坏。阀体,流体通道呈S流线型,压降损失小,流量大、可调范围广,阀芯导向面积大,抗振性好。CV3000系列HSC套筒单座调节阀配用多弹簧式薄膜执行机构、结构紧凑、输出力大。
型式:HSC套筒单座调节阀
公称通径:25、40、50、65、80、100、150、200mm
公称压力:ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
连接型式:法兰连接:FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准:JIS B2201-1984、ANSI B16.5-1981、GB/T9112~9124-2000等
焊接连接:嵌接焊SW
材料:铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、钛等
上阀盖:常温型(P):-17~+230℃
伸长Ⅰ型(E1):-45~-17℃ +230~+566℃
伸长Ⅱ型(E2I):-100~-45℃
伸长Ⅱ型(E2W):-196~-100℃
注:工作温度不准超过各种材料的允许范围。
压盖型式:螺栓压紧式
填料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 阀内组件 阀芯型式 单座套筒式柱塞型阀芯 流量特性 等百分比特性(%)和线性特性(L),参考流量特性曲线图 套筒形式 分离式套筒 材料 不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
电动执行机构
型  式:DKZ系列电动执行机构;361L系列电子式电动执行机构;RS系列电动执行机构;PSL系列电子式电动执行机构
输入信号:DKZ执行机构:Ⅱ型0~10mA?DC(输入电阻200Ω);
Ⅲ型4~20mA?DC(输入电阻 250Ω) 361L执行机构:4~20mA?DC或1~5V(输入电阻250Ω)
RS执行机构:0~10mA?DC、4~20mA?DC PSL
执行机构:4~20mA?DC 电源电压 DKZ
执行机构:220V,50Hz。 361L
执行机构:220V,50/60Hz。
RS执行机构:单相控制220V?AC±5%;三相控制380V±5%。 PSL执行机构:单相控制220V,50Hz
手动机构:DKZ执行机构:手轮;361L执行机构:
离合式;RS执行机 构:手轮;PSL执行机构:手轮 环境温度:-20~+60℃ 阀作用型式:电关式或电开式
气动执行机构

型式:LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸动活塞执行机构、LVP双作用气缸活塞执行机构 膜片材料:乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布 弹簧范围:20~100、80~240kPa(LHA,LVA5型),190~350、190~400kPa(LVA6型) 供气压力:140~400kPa(LHA型)、140~280kPa(LVA5型)400~500kPa(LVA6型)、300~500kPa(LVP型) 气源接口:Rc1/4” 环境温度:-30~+70℃ 阀作用型式:用正作用或反作用执行机构实现阀的气-关式或气-开式 附件:定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
性能

泄漏量:金属阀座:小于阀额定容量的0.01%,符合ANSI B16.104-1976IV级 回差:带定位器:小于全行程的1%, 不带定位器:小于全行程的3%(LHA1型小于全行程的5%) 基本误差:带定位器:小于全行程的±1%, 不带定位器:小于全行程的±5% 注:采用标准的V型聚四氟乙烯填料 可调范围:50:1(0.25≤Cv≤14)或30:1(CV≤0.16)
Cv值和行程
  公称通径
40
50
65
80
100
150
200
  阀座直径
CV=
4.0
CV=
6.3
25
CV=
6.3
25
32
25
32
40
32
40
50
40
50
65
65
80
100
80
100
125
  额定Cv值
4.0
6.3
12
6.3
12
21
12
21
30
21
30
50
30
50
85
85
125
200
125
200
310
额定行程(mm)
25
38
50
75
法兰距 mm
公称通径
A
ANSI 125FF、PN1.6
ANSI 150 RF
JIS 10K FF,RF
JIS 16K RF
ANSI 300RF
JIS20、30KRF
JIS 30K RF
JIS 600 RF
JIS 40K RF
PN6.4
JIS 16K
沟槽型
嵌入型
JIS 20K
沟槽型
嵌入型
JIS 30K
沟槽型
嵌入型
JIS 40K
沟槽型
嵌入型
40
222
231
235
251
235
236
248
251
50
254
263
267
286
265
267
276
286
65
276
288
292
311
290
292
303
311
80
298
313
317
337
310
317
326
337
100
352
364
368
394
360
368
379
394
150
451
465
473
508
475
473
486
508
200
543
560
568
610
570
568
580
610
注:法兰距符合IEC534-3标准
公称通径
A
ANSI 150
RJ
ANSI 300
RJ
ANSI 600
RJ
ANSI 300
LG
ANSI 600
LG
ANSI 150
SW、BW
ANSI 150、600
SW、BW
40
235
248
251
244
248
251
251
50
267
283
289
276
283
286
286
65
289
308
314
302
308
311
311
80
311
3, 33
340
327
333
337
337
100
365
384
397
378
391
394
394
150
464
489
511
483
505
473
508
200
556
584
613
578
606
568
610
