法兰保温夹套截止阀

更新时间:2024-04-15 20:27:47
产品名称

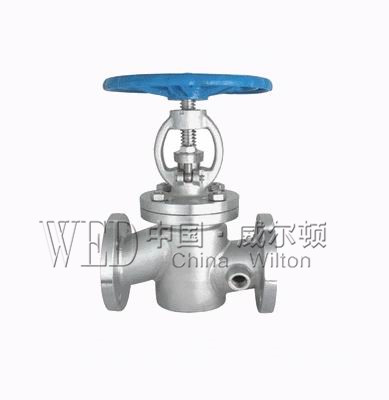

法兰保温夹套截止阀
产品型号
BJ45W
连接方式
法兰
结构方式
直流式
驱动方式
手动
产品口径
DN15-200
公称压力
1.6MPa-4.0MPa
阀体材质
铸钢、碳钢、不锈钢
联系电话
021-51061185
联系传真
021-51079320
邮件地址
shweierdun@163.com
联系我们
白先生;苏小姐
联系手机
18964118897 15862657172
腾讯 QQ
812998712,843667323,416865208
公司名称
上海威尔顿阀门有限公司
公司网址
服务承诺
质量三包:包修,包退,包换.
法兰保温夹套截止阀产品概述
BJ45W法兰保温夹套截止阀主要用于石油、化工、冶金、制药等各类系统中,以输送常温下会凝固的高粘度介质。
1设计制造按GB12234-89 GB12234-89
2、结构长度按GB12221-89 GB12221-89
3、法兰尺寸按JB/T79-94 JB/779-94
4、阀门检查和试验按GB13927
试验压力及主要性能规范
型号 公称压力 试验压力 适用温度 适用介质 保温套压力
Shell Seal
BJ45W-25P 2.5 3.75 2.75 ≤200 Acetic urea ≤1.3
BJ45W-40P 4.0 6.0 4.4
BJ45W-64P 6.4 9.0 6.6 Acetic urea
BJ45W-25P 2.5 3.75 2.75
BJ45W-40P 4.0 6.0 4.4
BJ45W-64P 6.4 9.0 6.6
主要零件材质
零件名称LTEM ZG1CR18NI9TI系列 ZGOOCR18NI10系列 ZG1Cr18Ni12MO2Ti系列 ZGOOCR17NI14MO2系列 WCB系列
阀体/阀盖世BODY/CAP ZG1CR18NI9TI ZGOOCR18NI10 ZG1Cr18Ni12MO2Ti ZGOOCR17NI14MO2 WCB
闸板WEDGE ZG1CR18NI9TI ZGOOCR18NI10 ZG1Cr18Ni12MO2Ti ZGOOCR17NI14MO2 1Cr13
阀杆STEM 1CR18NI9TI 00cr18ni10 1CR18NI12MOTI OOCR17NI14MO  1Cr13
填料PACKING PTFE纺织 PTFE纺织 PTFE纺织 PTFE纺织 石墨
GRAPHITE
垫片GASKET 304L+PTFE 304L+PTFE 316L+PTFE 316L+PTFE 石墨+304
GRAPHITE+304
压盖GLAND FLANGE ZG1CR18NI9TI ZG00CR18ni10 ZG1Cr18Ni12MO2Ti ZGOOCR17NI14MO2 WCB
填料压环
STUFFING RING
1CR18NI9TI 00CR18NI10 1Cr18NI12MOTI OOCR17NI14MO   1Cr13
螺栓BOLT 1cr17ni2 1CR17NI2 1Cr17NI2 1Cr17Ni2 35CrMoA
螺母NUT 1cr18ni9ti 1CR18NI9TI 1Cr18NI9ti 1Cr18NI9ti 45
主要外形尺寸及重量
PN(MPa) DN(mm) 尺寸(mm) 重量
kg
L L1 H 3-G D D1 D2 b Z-φd Do
2.5 15 200 50 210 1/2 105 75 55 16 4--φ14 120 14
20 220 50 240 1/2 115 85 65 16 4--φ14 140 18
25 220 50 250 1/2 135 100 78 18 4--φ18 160 25
32 250 55 270 1/2 145 110 85 18 4--φ18 160 30
40 270 60 310 1/2 160 125 100 20 4--φ18 160 36
50 300 60 330 3/4 180 145 120 22 8-φ18 240 40
65 350 65 360 3/4 195 160 135 22 8-φ18 240 54
80 380 70 400 3/4 230 190 160 24 8-φ23 280 70
100 430 75 480 1 270 220 188 28 8-φ25 320 100
125 490 80 550 1 300 250 218 30 8-φ25 360 130
150 570 90 620 1 330 280 248 32 12-φ25 360 170
200 690 95 750 1 395 340 302 36 12-φ25 400 250
4.0 15 200 50 210 1/2 105 75 55 16 4--φ14 120 14
20 220 50 240 1/2 115 85 65 16 4--φ14 140 18
25 220 50 250 1/2 135 100 78 18 4--φ18 160 25
32 250 55 270 1/2 145 110 85 18 4--φ18 160 33
40 270 60 310 1/2 160 125 100 20 4--φ18 160 41
50 300 60 330 3/4 180 145 120 22 8-φ18 240 45
65 350 65 360 3/4 192 160 135 22 8-φ18 240 62
80 380 70 400 3/4 230 190 160 24 8-φ23 280 80
100 430 75 480 1 270 220 188 28 8-φ25 320 100
125 490 80 550 1 300 250 218 30 8-φ25 360 130
150 570 90 620 1 350 295 258 34 12-φ30 360 185
200 690 95 750 1 415 355 315 40 12-φ34 400 268

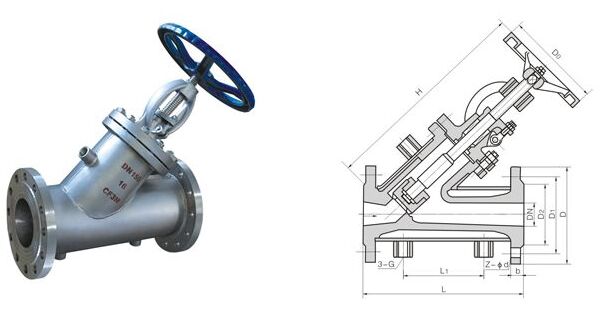

法兰保温夹套截止阀结构图:
