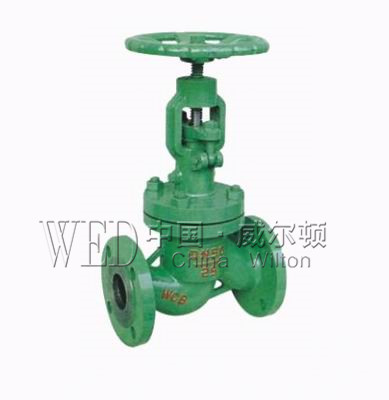

法兰式水封截止阀

更新时间:2024-04-15 20:27:41
产品名称
法兰式水封截止阀
产品型号
DSJ41H、DSJ41Y
连接方式
法兰
结构方式
直通式
驱动方式
手动
产品口径
DN10-200
公称压力
PN2.5~4.0MPa
阀体材质
铸钢、碳钢、不锈钢
联系电话
021-51061185
联系传真
021-51079320
邮件地址
shweierdun@163.com
联系我们
白先生;苏小姐
联系手机
18964118897 15862657172
腾讯 QQ
812998712,843667323,416865208
公司名称
上海威尔顿阀门有限公司
公司网址
服务承诺
质量三包:包修,包退,包换.
法兰式水封截止阀产品概述:
DSJ41H、DSJ41Y法兰式水封截止阀适用于公称压力PN2.5~4.0MPa,工作温度0~450℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的系统管道上,切断或接通管路中的介质,适用介质为:水、油品、蒸汽和非腐蚀性气体。
应用规范
设计与制造 GB/T12235
连接端尺寸 结构长度 GB/T12221
焊端尺寸 GB/T12224
法兰尺寸 JB/T79
检验与试验 JB/T9092
材 料 碳钢 ASME A105
ASME A216
标 志 GB/T12220
供 货 JB/T7928
结构特点
1、选材考究,符合国内外相关标准,材料全面质量高。
2、密封副配对先进合理,提高了密封性能,使用寿命长。
3、产品按国家标准GB/T12235设计制造,结构新颖 ,造型美观。连接端有法兰和焊接,可根据用户不同要求配接。
4、填料函设计成水密封结构,接入0.6~1.6Ma的水填料,摩擦力小,密封好,能使系统大气隔离,保证良好的气密性,属环保产品。
5、阀杆经调质及表面氮化处理,有良好的抗腐蚀性,抗擦伤性和耐磨性。
6、结构紧凑,操作灵活,检修方便。
7、倒密封采用不锈钢螺纹连接密封或本体堆焊奥氏不锈钢而成,密封可靠。填料更换可在不停机情况下进行,方便快捷不影响系统运行。
主要零件材料及主要用途
阀体 阀盖 阀瓣 阀座 阀杆 填料 适用介质 适用温度
(≤℃)
WCB 25+D507MO 25+D577 2Crl3 柔性石墨 水、油品、蒸汽 425
A105 2Crl3+
Stellite12
2Crl3+
Stellite6
2Crl3 柔性石墨 水、油品、蒸汽 450
主要外形尺寸、连接尺寸及质量DSJ4lH、DSJ41Y法兰型
公称压力
PN(MPa)
公称通径
DN(mm)
标准值 参 考 值
L D D1 D2 D6 b f n Z-φd DO H 质量(kg)
2.5 10 130 90 60 40 16 2 4-φ14 120 272 6
15 130 95 65 45 16 2 4-φ14 120 272 6
20 150 105 75 55 16 2 4-φ14 120 280 6
25 160 115 85 65 16 2 4-φ14 160 332 10
32 180 135 100 78 18 2 4-φ18 160 342 11
40 200 145 110 85 18 3 4-φ18 200 395 17
50 230 160 125 100 20 3 4-φ18 240 43l 24
65 290 180 145 120 22 3 4-φ18 280 457 33
80 310 195 160 135 22 3 8-φ18 320 505 47
100 350 230 190 160 24 3 8-φ23 360 549 62
125 400 270 220 188 28 3 8-φ25 400 62l 96
150 480 300 250 218 30 3 8-φ25 500 703 128
200 600 360 310 278 34 3 12-φ25 650 828 168
4.0 10 130 90 60 40 35 16 2 4 4-φ14 120 272 6
15 130 95 65 45 40 16 2 4 4-φ14 120 272 6
20 150 105 75 55 51 16 2 4 4-φ14 120 280 6
25 160 115 85 65 58 16 2 4 4-φ14 160 332 10
32 180 135 100 78 66 18 2 4 4-φ18 160 342 11
40 200 145 110 85 76 18 3 4 4-φ18 200 395 17
50 230 160 125 100 88 20 3 4 4-φ18 240 431 24
65 290 180 145 120 110 22 3 4 4-φ18 280 457 33
80 310 195 160 135 121 22 3 4 8-φ18 320 505 47
100 350 230 190 160 150 24 3 4.5 8-φ23 360 549 62
125 400 270 220 188 176 28 3 4.5 8-φ25 400 621 96
150 480 300 250 218 204 30 3 4.5 8-φ25 500 703 128
200 600 360 310 278 260 34 3 4.5 12-φ25 650 828 168

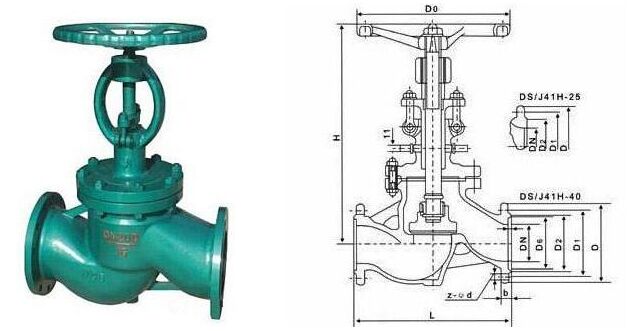

法兰式水封截止阀结构图:
法兰式水封截止阀结构图
