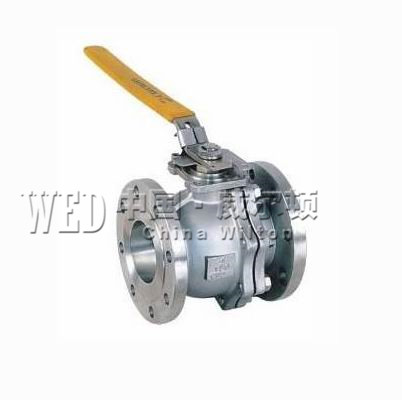

美标浮动球阀

更新时间：2024-04-15 20:26:07

产品名称

美标浮动球阀

产品型号

Q41F-150LB-300LB

连接方式

法兰

结构方式

直通流道

驱动方式

手动

产品口径

DN15-300(可以根据您的要求定做)

公称压力

1.0MPa-32.0MPa(可以根据您的要求定做)

阀体材质

铸钢、碳钢、不锈钢、304、316

联系电话

021-51061185

联系传真

021-51079320

邮件地址

shweierdun@163.com

联系我们

白先生;苏小姐

联系手机

18964118897 15862657172

腾讯 QQ

812998712，843667323，416865208

公司名称

上海威尔顿阀门有限公司

公司网址

http://www.0755fm.com

服务承诺

质量三包：包修，包退，包换.

美标浮动球阀产品概述:

Q41F-150LB-300LB美标浮动球阀先进的阀座，聚多年球阀制造经验而设计的阀座，确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应范围广。开关无误的手柄：采用扁头阀杆，与手柄的连接不会错位，从而保证手柄指示的开关状态与阀一致辞。锁紧装置：为防止阀门开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确的位置。阀杆防飞结构：阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封。

适用介质：水、气、油品、天然气和酸碱腐蚀性介质。

适用温度：-196～350℃
驱动方式：手动、气动、电动、液动等。

公称通径：DN 15-250 1/2"～10"

技术规范

设计依据	国标系列	美标系列
设计标准	GB/T12237	AP16D	ANSI B16.34
法兰连接结构长度	GB/T12221	AP16D	ANSI B16.10
结构长度(焊接)	GB/T15188.1	AP16D	ANSI B16.10
连接法兰	GB/T9113 JB/T79 Hg20592	ANSI B16.5、B16.47
对焊端	GB/T12224	ANSI B16.25
试验和检验	GB/T9092	AP16D	AP1598

主要零件及材质

序号 NO	零件名称	材质
序号 NO	零件名称	GB	ASTM
1	阀体	WCB	A2116-WCB
2	密封圈	PTFE、RPP	PTFE、RPP
3	球体	1C18Ni9Ti	SS304
4	螺母	35	A194-2H
5	螺柱	35CrMoA	A193-B7
6	石体	WCB	A216-WCB
7	垫片	柔性石墨+不锈钢	B12.10-304F/.G
8	填料	PTFE	PTFE
9	填料压盖	WCB	A2116-WCB
10	定位片	25	A105
11	挡圈	65Mn	AISI 1066
12	手柄	K33	A47-667 Gr.32510
13	阀杆	1Cr33	A276-410
14	螺钉	35	A193-B7
15	止推垫片	PTFE	PTFE

试验压力

压力等级		试验压力(MPa）
公称压力（PN）	磅级（Class）	壳体试验	密封试验
1.0	-	1.5	1.1
1.6	-	2.5	1.76
2.5	-	3.8	2.75
4.0	-	6.0	4.4
6.4	-	9.6	7.04
-	150	3.0	2.2
-	300	7.6	5.6
-	600	15.0	11.0
-	10K	2.4	1.5
-	20K	5.8	4.0

150Lb外形尺寸和连接尺寸

公称通径NPS		单位	L	D	T	G	C	n-φd	W	H
in	mm	单位	L	D	T	G	C	n-φd	W	H
1/2"	15	mm	108	89	12	35	60.5	4-15	115	72
1/2"	15	in	4.25	3.5	0.47	1.38	2.38	4-0.59	4.53	28.3
3/4"	20	mm	117	98	12	43	70	4-15	115	76
3/4"	20	in	4.61	3.86	0.47	1.69	2.76	4-0.59	4.53	29.9
1"	25	mm	127	108	12	51	79.5	4-15	150	92
1"	25	in	5	4.25	0.47	2	3.13	4-0.59	5.9	3.62
11/2"	40	mm	165	127	14.3	73	98.5	4-16	200	123
11/2"	40	in	6.5	5	0.56	2.88	3.88	4-0.62	7.87	4.84
2"	50	mm	178	152	15.9	92	120.5	4-19	200	132
2"	50	in	7	6.00	0.625	3.62	4.75	4-0.75	7.87	5.20
21/2"	65	mm	190	178	17.5	105	139.5	4-19	320	164
21/2"	65	in	7.5	7	0.69	4.12	5.5.	4-0.75	12.6	6.45
3"	80	mm	203	190	19.1	127	152.4	4-19	320	173
3"	80	in	8	7.50	0.75	5	6	4-0.75	12.6	6.8
4"	100	mm	229	229	23.9	157	190.5	8-19	450	210
4"	100	in	9	9	0.94	6.19	7.5	8-0.75	17.72	8.26
6"	150	mm	394	279	26	216	241.5	8-22	8000	288
6"	150	in	15.5	10.98	1.02	8.5	9.50	8-0.88	31.5	1.34
8"	200	mm	457	343	29	270	298.5	8-22	1120	374
8"	200	in	18.00	13.50	1.12	10.62	11.75	8-0.88	44.10	14.72
10"	250	mm	533	406	31	324	362	12-25	1420	366
10"	250	in	20.98	16	1.2	12.75	14.75	12-1	55.12	14.40
12"	300	mm	610	483	32	381	432	12-25	1420	412
12"	300	in	24	19	1.26	15	17	12-1	55.12	16.22

300Lb外形尺寸和连接尺寸

公称通径NPS		单位	L	D	T	G	C	n-φd	W	H
in	mm	单位	L	D	T	G	C	n-φd	W	H
1/2"	15	mm	140	95	15	35	66.5	4-15	115	72
1/2"	15	in	5.51	3.74	0.59	1.38	2.62	4-0.59	4.53	28.3
3/4"	20	mm	152	117	16	43	82.5	4-19	115	76
3/4"	20	in	5.98	4.61	0.62	1.69	3.25	4-0.75	4.53	29.9
1"	25	mm	165	124	18	51	89	4-19	150	92
1"	25	in	6.5	4.9	0.71	2	3.5	4-0.75	5.9	3.62
11/2"	40	mm	190	156	20.7	73	114.5	4-22	200	123
11/2"	40	in	7.5	6.12	0.81	2.88	4.51	4-0.88	7.87	4.84
2"	50	mm	216	165	22.3	92	127	8-19	200	132
2"	50	in	8.5	6.5	0.88	3.62	5	8-0.75	7.87	5.20
21/2"	65	mm	241	190	25.4	105	149	8-22	320	164
21/2"	65	in	9.5	7.5	1	4.12	5.87	8-0.88	12.6	6.45
3"	80	mm	283	210	28.5	127	168.5	8-22	320	173
3"	80	in	11.25	8.25	1012	5	6.62	8-0.88	12.6	6.8
4"	100	mm	305	254	31.8	157	200	8-22	450	210
4"	100	in	12	10	1.25	6.19	7.88	8-0.88	17.72	8.26
6"	150	mm	403	318	36.6	216	270	12-22	1120	336
6"	150	in	15.875	12.5	1.44	8.5	10.62	12-0.88	44.10	13.23
8"	200	mm	502	381	42	270	330	12-25	1420	385
8"	200	in	19.76	15	16.5	10.62	12.99	12-1	55.12	15.16
10"	250	mm	568	444	48	324	387.5	16-29	1420	370
10"	250	in	22.36	17.50	1.89	12.75	15.25	16-1.12	55.12	14.56
