电动V型调节球阀

更新时间：2024-04-15 20:26:03

产品名称

电动V型调节球阀

产品型号

VQ941H

连接方式

法兰

结构方式

直通流道

驱动方式

电动

产品口径

DN25-300(可以根据您的要求定做)

公称压力

1.0MPa-2.5MPa(可以根据您的要求定做)

阀体材质

铸钢、碳钢、不锈钢、304、316

联系电话

021-51061185

联系传真

021-51079320

邮件地址

shweierdun@163.com

联系我们

白先生;苏小姐

联系手机

18964118897 15862657172

腾讯 QQ

812998712，843667323，416865208

公司名称

上海威尔顿阀门有限公司

公司网址

http://www.0755fm.com

服务承诺

质量三包：包修，包退，包换.

电动V型调节球阀产品概述:

电动V型调节球阀配用DTR系列执行机构，无需另配伺服放大器，输入（4-20mADC或1-5ADC）信号及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。阀芯上开有V型切口，与硬密封阀座相对转动产生剪切力，可将纤维切断，防止卡死。具有流通能力，调节精度高，可调比大，密封性好，重量轻等特点。适用于除小口径，角型、三通连接外的大部分场合，是替代进口产品的较佳产品，特别适用于泥浆和含有纤维性介质，以及含有微小固体悬浮物介质的调节。广泛应用于造纸业、制糖、石油、化工、冶金等工业自动控制系统中。技术参数及执行标准：

		法兰连接					对夹连接
公称通径(mm)		DN50~300、NPS2~12					DN25~250、NPS1~10
公称压力(Mpa)		PN1.6~2.5、Class150
阀门材料及适用工况	零件名称	材料
	阀体	WCB	ZG1Cr18Ni9Ti	CF8(304)	CF3(304L)			ZG1Cr18Ni12Mo2Ti	CF8M(316)	CF3M(316L)
	球体、阀杆	2Cr13	1Cr18Ni9Ti	0Cr19Ni9 (304)	00Cr19Ni11 (304L)			1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2 (316)	00Cr17Ni12Mo2 (316L)
	密封面	特种硬化材料
	适用介质	泥浆、纸浆、含有固体的流体等。			高温流体、泥浆、纸浆、蒸汽、含有固体的流体等。				高温、高频、高压
	适用温度	-29~250℃				-29~350℃			-29~500℃
设计制造		GB/T 12237-1989、ANSI B16.34
结构长度		GB/T 12221-1989、ANSI B16.10
连接法兰		JB/T74~90(JB74~90)、GB9112~9131、HGJ44-76、SH3406；ANSI B16.5
压力试验		JB/T 9092-1999、API 598
传动方式		蜗轮蜗杆传动、气动、电动。

还可根据用户要求的标准制作。

主要零件材质表

零件名称	材质
阀体、阀盖	WCB	CF8
密封圈	2Cr13+氮化	304+氮化
球体	2Cr13+硬格	304+硬格
阀座、阀杆	2Cr13	304
垫片	柔性石墨+不锈钢	柔性石墨+不锈钢
双头螺栓	35CrMoA	1Cr18Ni9Ti

主要外形尺寸

公称压或压力级	公称通径		尺寸(mm)
公称压或压力级	(mm)	(in)	W	L	W1	L1	d	d1	H1	H
PN1.6MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
PN2.5MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
CLASS150	25	-	50	-	25	-	64	38	57	200
	40	11/2	60	-	25	-	82	49	63	205
	50	2	75	124	32	62	100	60	92	225
	65	21/2	85	145	38	72.5	120	75	100	235
	80	3	100	165	45	82.5	131	89	108	260
	100	4	115	194	50	97	158	113	117	270
	125	5	135	210	55	105	180	140	140	320
	150	6	160	229	65	114.5	216	164	177	340
	200	8	200	243	80	121.5	268	205	200	390
	250	10	240	297	92	148.5	326	259	252	420
	300	12	-	338	-	169	-	300	270	510

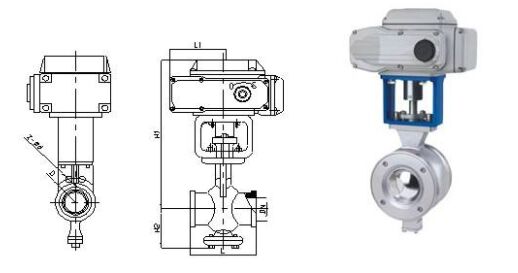

电动V型调节球阀结构图:

电动V型调节球阀结构图
