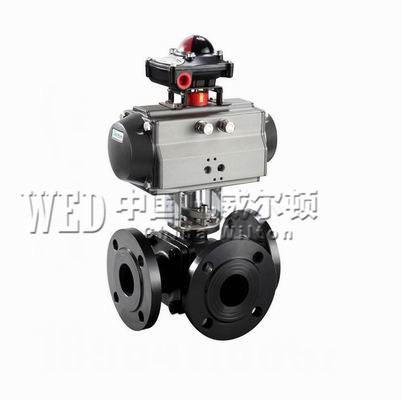

气动三通球阀

更新时间：2024-04-15 20:25:48

产品名称

气动三通球阀

产品型号

Q644F，Q645F

连接方式

法兰

结构方式

T型，L型

驱动方式

气动

产品口径

DN50-1200(可以根据您的要求定做)

公称压力

1.0MPa-6.4(可以根据您的要求定做)

阀体材质

铸钢、碳钢、不锈钢、304、316

联系电话

021-51061185

联系传真

021-51079320

邮件地址

shweierdun@163.com

联系我们

白先生;苏小姐

联系手机

18964118897 15862657172

腾讯 QQ

812998712，843667323，416865208

公司名称

上海威尔顿阀门有限公司

公司网址

http://www.0755fm.com

服务承诺

质量三包：包修，包退，包换.

气动三通球阀产品概述:

三通球阀可靠性高，设计实现了轻量化，使用寿命长，流通能力大，阻力小。气动三通球阀有T型和L型。Q645FT型三通球阀能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。Q644FL型三通球阀只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。

结构特点及用途：
1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
2、密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
3、一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。
4、维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。
5、泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。

三通球阀介质流向原理：

㉧三通球阀分L型和T型，介质流通方向见下图。

㉧L型三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：

㉧T型三通球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。

主要性能范围：

公称压力 PN(MPa)	试验压力
	壳体	高压液密封	低压液密封
1.6	2.4	1.76	0.6
2.5	3.75	2.75
4.0	6.0	4.4
CLASS150	3.0	2.2
适用工况	适用介质		水、油品、气等非腐蚀介质和酸碱腐蚀介质
	适用温度		-28～350℃
应用规范	连接法兰		JB79-59 GB9113、 HG20592-97、 ANSI B16.5
	检验试验		JB/T 9092-99 、API598

技术规范：

设计依据	GB标准	ANS1标准
设计标准	GB/12237	ANSIB16.34
连接法兰尺寸	GB/9113、JB/T79	ANS1B16.5
试验和检验	JB/T9002	AP1598

※注：系列球阀结构长度及连接法兰尺寸可根据用户要求设计制造。

气动三通球阀主要零件材质表：

气动三通球阀主要零件材质表

序号	零件名称	材质
序号	零件名称	C	P	R
1	右阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	螺母	35	1Cr18Ni9Ti	1Cr18Ni9Ti
3	垫片	PTFE	PTFE	PTFE
4	螺柱	35	1Cr18Ni9Ti	1Cr18Ni9TI
5	阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
6	阀座	PTFE	PTFE	PTFE
7	球体	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
8	阀杆	1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
9	垫片	PTFE	PTFE	PTFE
10	填料	PTFE	PTFE	PTFE
11	衬套	PTFE	PTFE	PTFE
12	压盖	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
13	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
14	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
15	连接支架	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
16	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
17	连接套	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
18	气动装置
19	位置指示器

㉧注：系列球阀主要零部件及密封圈的材质可根据实际工况条件或用户特殊要求设计选用。

Q64(4、5)(F、H、Y)-16主要外形及连接法兰尺寸：

通径		外形尺寸					连接法兰尺寸						执行器型号
mm	in	L	L0	L1	L2	H	D	D1	D2	C	f	n-φd	执行器型号
15	1/2	150	75	140/178	62/75	185/191	95	65	46	14	2	4-φ14	GTD52/GTE65
20	3/4	150	75	164/214	75/91	197/225	105	75	56	16	2	4-φ14	GTD65/GTE80
25	1	180	90	164/214	75/91	199/227	115	85	65	16	2	4-φ14	GTD65/GTE80
32	11/4	200	100	190/295	91/112	240/266	140	100	76	18	3	4-φ18	GTD80/GTE100
40	11/2	220	110	210/295	101/112	255/271	150	110	84	18	3	4-φ18	GTD90/GTE100
50	2	240	120	247/340	112/127	286/307	165	125	99	20	3	4-φ18	GTD100/GTE115
65	21/2	260	130	276/398	127/139	330/335	185	145	118	20	3	4-φ18	GTD115/GTE125
80	3	280	140	308/438	139/159	349/383	200	160	132	20	3	8-φ18	GTD125/GTE145
100	4	320	160	348/562	159/206	421/487	220	180	156	22	3	8-φ18	GTD145/GTE190
125	5	380	190	432/724	176/228	485/557	250	210	184	22	3	8-φ18	GTD160/GTE210
150	6	440	220	524/928	228/275	582/629	285	240	211	24	3	8-φ22	GTD210/GTE255
200	8	550	275	648/1033	275/324	702/750	340	295	266	24	3	12-φ22	GTD255/GTE300

主要外形及连接法兰尺寸Q64(4、5)(F、H、Y)-25

通径		外形尺寸					连接法兰尺寸						执行器型号
mm	in	L	L0	L1	L2	H	D	D1	D2	C	f	n-φd	执行器型号
15	1/2	150	75	164/214	75/91	191/219	95	65	46	14	2	4-φ14	GTD65/GTE80
20	3/4	150	75	164/214	75/91	197/225	105	75	56	16	2	4-φ14	GTD65/GTE80
25	1	180	90	190/246	91/101	227/237	115	85	65	16	3	4-φ14	GTD80/GTE90
32	11/4	200	100	210/295	101/112	256/266	140	100	76	18	3	4-φ18	GTD90/GTE100
40	11/2	220	110	247/340	112/127	271/292	150	110	84	18	3	4-φ18	GTD100/GTE115
50	2	240	120	276/398	127/139	307/312	165	125	99	20	3	4-φ18	GTD115/GTE125
65	21/2	260	130	308/438	139/159	335/370	185	145	118	22	3	4-φ18	GTD125/GTE145
80	3	280	140	348/478	159/176	383/400	200	160	132	24	3	8-φ18	GTD145/GTE160
100	4	320	160	378/724	176/228	438/510	235	190	156	24	3	8-φ22	GTD160/GTE210
125	5	380	190	524/928	228/275	557/604	270	220	184	26	3	8-φ26	GTD210/GTE255
150	6	440	220	648/1033	275/324	629/677	300	250	211	28	3	8-φ26	GTD255/GTE300
200	8	550	275	715/1129	324/380	750/808	360	310	274	30	3	12-φ26	GTD300/GTE350

㉧注：系列球阀结构长度及连接法兰尺寸可根据用户要求设计制造。
㉧注：数据×××，× ××分别是气动执行器双作用式，单作用式(弹簧复位)。
㉧注：根据不同阀门扭矩、使用介质适配的执行器型号可能有所不同．相关尺寸随之变化。
