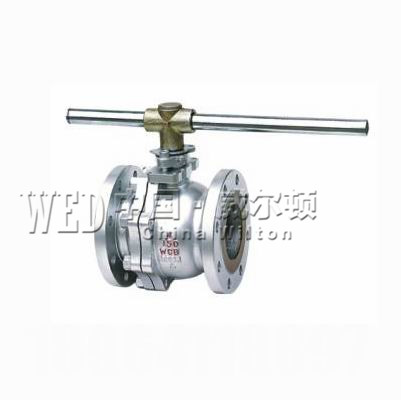

金属硬密封浮动球阀

更新时间：2024-04-15 20:25:21

产品名称

金属硬密封浮动球阀

产品型号

Q41H

连接方式

法兰

结构方式

浮动直通

驱动方式

手动

产品口径

DN15-300(可以根据您的要求定做)

公称压力

1.6MPa-10.0(可以根据您的要求定做)

阀体材质

铸钢、碳钢、不锈钢、304、316

联系电话

021-51061185

联系传真

021-51079320

邮件地址

shweierdun@163.com

联系我们

白先生;苏小姐

联系手机

18964118897 15862657172

腾讯 QQ

812998712，843667323，416865208

公司名称

上海威尔顿阀门有限公司

公司网址

http://www.0755fm.com

服务承诺

质量三包：包修，包退，包换.

金属硬密封浮动球阀产品概述:

Q41H金属硬密封浮动球阀经过特殊工艺处理的球体与阀座，特别适用于较高温度及含各种粉尘与固体颗粒的介质。采用特别设计的补偿性可动金属阀座结构，密封可靠。本系列球阀应按规定流向使用。本系列球阀可配多种驱动装置。

主要零件及材质

件号	零件名称	材料
1	右阀体	WCB	ZG1Cr18NiTi	ZG1Cr8Ni12Mo2Ti
2	左阀体	WCB	ZG1Cr18NiTi	ZG1Cr8Ni12Mo2Ti
3	球体	2Cr13 镀硬铬	1Cr18Ni9Ti 镀硬铬	1Cr18Ni12Mo2Ti 镀硬铬
4	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	填料	增强聚四氟乙烯(＜250℃)或柔性石墨
6	进口端密封圈	2Cr13	1Cr18Ni9Ti	1CR18Ni12Mo2Ti
7	板簧		0Cr17NiCu4Nb
8	出口端密封圈	2Cr13 堆焊钴基合金	1Cr18Ni9Ti Stellite堆焊钴基合金	1Cr18Ni12Mo2Ti Stellite堆焊钴基合金
9	背密封	氟橡胶(＜250℃)或柔性石墨
10	密封垫片	增强聚四氟乙烯(＜180℃)或316+柔性石墨缠绕垫片不锈钢
11	螺柱	碳钢	不锈钢	不锈钢
12	螺母	碳钢	不锈钢	不锈钢

较大工作压力/MPa

温度 /℃	PN16		PN25		PN40
温度 /℃	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti	WCB	ZG1Cr18Ni9Ti
20	1.6	1.52	2.5	4.0	3.8
100	1.6	1.31	2.5	4.0	3.44
150	1.57	1.29	2.45	3.90	3.22
200	1.52	1.21	2.38	3.80	3.02
250	1.44	1.13	2.25	3.60	2.83

压力重量等级

试验压力	壳体(液体)MPa	1.5倍公称压力
	密封(液体)MPa	1.1倍公称压力
	低压密封(空气)MPa	0.6

PN16（1.6MPa）
DN	d1	L	D	D1	D2	b	f	n-d0	H	W	重量（kg）
20	20	140	105	75	55	14	2	4-14	75	130	3.2
25	25	150	115	85	65	14	2	4-14	85	130	3.5
32	32	165	140/135	100	78	16	2	4-18	110	180	6.5
40	40	180	150/145	110	85	16	3	4-18	135	230	7.2
50	50	200	165/160	125	100	16	3	4-18	142	230	8.5
65	65	220	185/180	145	120	18	3	4-18	173	400	14.8
80	80	250	200/195	160	135	20	3	8-18	183	400	25
100	100	280	220/215	180	155	20	3	8-18	255	650	35
125	125	320	250/245	210	185	22	3	8-18	264	650	75
150	150	360	285/280	240	210	24	3	8-23	290	1000	135

PN25(2.5MPa)
20	20	140	105	75	55	16	2	4-14	75	130	3.25
25	25	150	115	85	65	16	2	4-14	85	130	3.9
32	32	165	140/135	100	78	18	2	4-18	110	180	7.25
40	40	180	150/145	110	85	18	3	4-18	135	230	8.6
50	50	200	165/160	125	100	20	3	4-18	142	230	11.5
65	65	220	185/180	145	120	22	3	8-18	173	400	22.5
80	80	250	200/195	160	135	22	3	8-18	183	400	25
100	100	280	230	190	160	24	3	8-23	250	650	35
125	125	320	270	220	188	28	3	8-25	315	650	75
150	150	360	300	250	218	30	3	8-25	340	1000	146

PN40(4.0MPa)
DN	d1	L	D	D1	D2	b	f	n-d0	H	W	重量（kg）
20	20	140	105	75	55	16	2	4-14	75	130	51
25	25	150	115	85	65	16	2	4-14	85	130	58
32	32	180	140/135	100	78	18	2	4-18	110	180	66
40	40	200	150/15	110	85	18	3	4-18	135	230	76
50	50	220	165/160	125	100	20	3	4-18	142	230	88
65	65	250	185/180	145	120	22	3	8-18	173	400	110
80	80	280	200/195	160	135	22	3	8-23	183	400	121
100	100	320	235/130	190	160	24	3	8-25	250	650	150
125	125	400	270	220	188	28	3	8-25	315	1000	176
150	150	400	300	250	218	30	3	8-25	340	1200	204

PN64(6.4MPa)
20	20	152	130/150	90	68	20	2	4-18	75	130	51
25	25	180	140/135	100	78	22	2	4-18	85	130	58
32	32	200	155/150	110	82	24	2	4-23	110	180	66
40	40	220	170/165	125	95	24	3	4-23	135	230	76
50	50	250	180/175	135	105	26	3	4-23	142	230	88
65	65	80	205/200	160	130	28	3	8-23	173	400	110
80	80	320	215/210	170	140	30	3	8-23	183	400	121
100	100	360	250	200	168	32	3	8-25	250	650	150
125	125	381	295	240	202	36	3	8-30	315	1000	176
150	150	403	345/340	280	240	38	3	8-34	340	1200	204

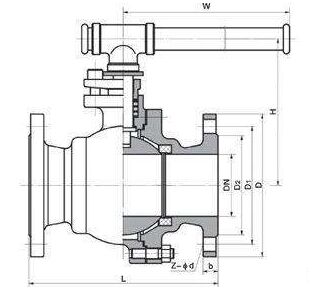

金属硬密封浮动球阀结构图:

金属硬密封浮动球阀结构图
