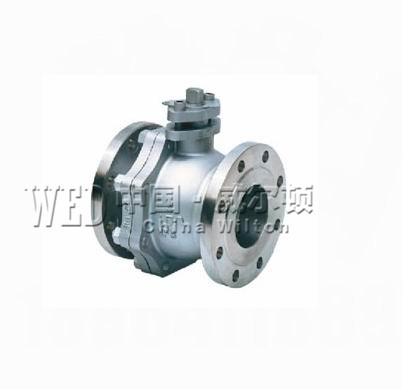

美标球阀

更新时间：2024-04-15 20:24:50

产品名称

美标球阀

产品型号

Q41H

连接方式

法兰

结构方式

浮动直通

驱动方式

手动

产品口径

DN15-300

公称压力

150LB-600LB

阀体材质

铸钢、碳钢、不锈钢、304、316

联系电话

021-51061185

联系传真

021-51079320

邮件地址

shweierdun@163.com

联系我们

白先生;苏小姐

联系手机

18964118897 15862657172

腾讯 QQ

812998712，843667323，416865208

公司名称

上海威尔顿阀门有限公司

公司网址

http://www.0755fm.com

服务承诺

质量三包：包修，包退，包换.

美标球阀产品概述:

不锈钢美标球阀Q41F的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。
不锈钢美标球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷，在受到较高压力冲击时，球体可能会发生偏移。这种结构，一般用于中低压球阀。

不锈钢美标球阀Q41F性能规范

压力等级		公称压力(PN)					磅级(Class)
		1.6	2.5	4.0	6.4	10.0	150	300	400	600
试验压力	壳体试验	2.4	3.75	6.0	9.6	15.0	3.03	7.5	10.2	15.0
	密封试验	1.76	2.75	4.4	7.04	11.0	2.2	5.5	7.48	11.0
适用工况	适用介质	水、气体、油品；硝酸、盐酸类。
	适用温度	-39℃～≤150℃
适用规范	设计制造按	GB12237-89				API 6D		JP17S-48
	法兰尺寸按	JB79-59、GB9113 、HG20592-07				ANSI B16.5		JIS B2212-2214
	结构长度按	GB12221-89				ANSI B16.10		JIS B2002
	检验试验按					JB/T9092-99		API 598

【不锈钢美标球阀主要零部件材料】

阀体	WCB	CF8	CF8M	CF3	CF3M
球	2Cr13	304	316	304L	316L
阀杆	2Cr13	304	316	304L	316L
阀座	聚四氟乙烯不锈钢/聚四氟乙烯对位聚苯
垫片	聚四氟乙烯不锈钢/柔性石墨齿形垫片
阀杆座	聚四氟乙烯不锈钢/柔性石墨
填料	聚四氟乙烯增强柔性石墨
填料压盖	WCB	304	316	304L	316L
温度	ㄑ150
介质	水、油品、蒸汽、醋酸类、硝酸类

【不锈钢美标球阀主要连接尺寸】

DN	150Lb(PR) 凸面法兰RF
mm	in	L	D	D1	D2	b	n-Φd	H	D0
15	1/2	108	89	60.5	35	10	4-Φ16	59	130
20	3/4	117	98	69.9	43	10.5	4-Φ16	63	130
25	1	127	108	79.2	51	11.5	4-Φ16	75	160
32	1 1/4	140	117	89	63	13	4-Φ16	95	160
40	1 1/2	165	127	98.6	73	14.5	4-Φ16	107	160
50	2	178	152	120.7	92	16	4-Φ19	155	200
65	2 1/2	190	178	139.7	105	18	4-Φ19	164	200
80	3	203	190	152.4	127	19.5	4-Φ19	182	200
100	4	229	229	190.5	157	24	8-Φ19	226	300
125	5	356	254	216	186	24	8-Φ22.5	230	300
150	6	394	279	241.3	216	25.4	8-Φ22.5	250	500
200	8	457	343	298.5	270	28.4	8-Φ22.5	280	500
250	10	533	406	362	324	30.2	12-Φ25.4	320	600

【不锈钢美标球阀操作和使用】

1）操作前须确认管路和阀已被冲洗过。

2）阀的操作按执行机构输入信号大小带动阀杆旋转完成：正向旋转1/4圈（90°）时，阀关断。反向旋转1/4圈（90°）时，阀开启。

3）当执行机构方向指示箭头与管线平行时，阀门为开启状态；指示箭头与管线垂直时，阀门为关闭状态。

4）安装在保温管道上的各类手动球阀，手柄均不得向下。

5）安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
