产品展示
电动高压球阀
产品名称
电动高压球阀
产品型号
Q911N
连接方式
内螺纹
结构方式
浮动直通
驱动方式
电动
产品口径
DN10-100
公称压力
1.6-MPa-32.0MPa
阀体材质
铸钢、锻钢、不锈钢
联系电话
021-51061185
联系传真
021-51079320
邮件地址
shweierdun@163.com
联系我们
白先生;苏小姐
联系手机
18964118897 15862657172
腾讯 QQ
812998712，843667323，416865208
公司名称
上海威尔顿阀门有限公司
公司网址
服务承诺
质量三包：包修，包退，包换.
电动高压球阀产品概述:
Q911N电动高压球阀通过电动执行器及超薄球阀组成，通常电动对夹球阀适用于安装位置比较短的场合。Q911N电动高压球阀配用的CHR系列执行机构可直接接收计算机或工业仪表等输出的4～20mADC或1～5VDC控制信号，Q911N电动高压球阀根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节)，以实现与执行机构配套的阀门或其他装置开度的精确定位，同时输出4～20mADC的位置反馈信号。
产品应用
电动高压球阀通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于加气站、石油、化工、冶金、轻工、造纸、电站、制冷等工业领域。采用V型通道球体结构与电子式电动执行器配套可实现流量的调节。
产品特点
电动高压球阀与普通球阀相比，具有结构长度短、重量轻、安装方便、节省材料等显著的优点。此外，阀座采用弹性密封结构，密封可靠，启闭轻松。设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。根据用户需要，可设有防静电结构。设置了90°开关带孔定位片，根据需要可以加锁，防止误操作。电动高压球阀适用于Class150～Class2500、PN1.0～42.0MPa，工作温度 29~180℃(密封圈为增强聚四氟乙烯)或 29~300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、燃气、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
要技术参数
|
公称通径 |
DN10～150mm |
|
|
公称压力 |
PN1.6 /2.5 /4.0 /6.416.0/32.0/42.0MPa(定制) |
|
|
泄漏量 |
软密封:零泄漏 |
硬密封:≤额定流量的10-5 |
|
执行机构 |
可另配PSQ、HQ、UNIC、361RS等系列电子式电动执行机构 |
|
|
流量特性 |
快开特性 |
|
|
可调范围 |
DN10-80 |
DN100-150 |
|
250:1 |
350:1 |
|
|
阀体形式 |
整体式锻造、整体式铸造 |
|
|
连接形式 |
超薄法兰式、对夹式 |
|
|
阀芯形式 |
"O"型球形阀芯 |
|
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
|
|
基本误差 |
±1% |
|
|
死区 |
≤1% |
|
|
回差 |
≤1% |
|
|
适用温度 |
密封面 |
|
|
PTFE≤180℃、PPL≤300℃、硬密封≤450℃ |
||
执行器技术参数
|
执行器类别 |
引进型WED系列执行器参数 |
引进型3610R系列执行器参数 |
引进型JHQ系列执行器参数 |
|
电源电压 |
标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC |
||
|
输出力矩 |
50N?M～2000N?M |
50N?M～1500N?M |
50N?M～3000N?M |
|
动作范围 |
0～90° 0～360° |
0～90° |
0～90°、0°～270°可选 |
|
控制方式 |
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) |
||
|
动作时间 |
15秒/30秒/60秒 |
10秒/15秒/30秒 |
18S～112S |
|
保护装置 |
过热保护 |
过载保护 |
内置过热保护、过载保护 |
|
环境温度 |
-30°～60° |
-30°～60° |
-20℃～+70℃ |
|
手动操作 |
同附带手柄操作 |
同附带手柄操作 |
机械离合机构，配手轮操作 |
|
机械限位 |
电气、机械二重限位 |
电气、机械二重限位 |
2个外部调整螺栓 |
|
防护等级 |
IP65 |
IP55 |
IP65、IP67、可定制IP68 |
|
防爆等级 |
无防爆 |
ExdⅡ BT4 |
ExdⅡ BT4,ExdⅡ CT6 |
|
位置测量 |
可选装开关或电位计 |
比例控制单元 |
电位计、比例控制单元 |
|
驱动电机 |
8W/E |
AC可逆电机 |
鼠笼式异步电机 |
|
进线接口 |
PE1/2?进线线锁 |
2-PF 1/2?进线线锁 |
2个 PF 3/4” |
|
壳体材料 |
铝合金 |
钢，铝合金 |
钢，铝合金，铝青铜，聚碳酸脂 |
|
外涂层 |
干粉，环氧聚酯，具有超强防腐功能 |
||
|
采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点 |
|||
|
适用于动作频繁的调节回路，当接通持续率为25%时，每小时动作次数可达630-1200次 |
|||
主要零件材料
|
零件名称 |
材料 |
|||
|
阀体 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
|
球体 |
2Cr13+氮化处理 |
304 |
316 |
316L |
|
阀杆 |
2Cr13 |
304 |
316 |
316L |
|
阀座密封圈 |
PTFE、碳素纤维＋PTFE、对位聚苯 |
|||
|
填料 |
V型PTFE、柔性石墨 |
|||
主要性能规范
|
公称通径DN(mm) |
DN15-150 |
||||
|
公称压力 |
PN(MPa) |
1.6 |
2.5 |
4.0 |
6.4 |
|
试验压力 |
强度试验 |
15.0 |
24.0 |
37.5 |
48.0 |
|
密封试验 |
11.0 |
17.6 |
27.5 |
35.2 |
|
|
低压气密试验 |
0.5～0.7 |
||||
|
适用介质 |
水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) |
||||
电动对夹球阀 主要设计标准
|
设计与制造 |
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|
法兰尺寸 |
JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
|
结构长度 |
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
|
检验与试验 |
JB/T 9092、API 598、GB/T13927 |
外形尺寸
|
公称通径 |
Q911N-100/160 |
Q911N-320 |
|||||||||
|
管螺纹 |
尺寸(mm) |
管螺纹 |
尺寸(mm) |
||||||||
|
d |
H |
L |
L0 |
E |
L1 |
H |
D |
L |
|||
|
6 |
1/4 |
11 |
70 |
43 |
108 |
42.5 |
1/4 |
- |
- |
- |
70 |
|
10 |
3/8 |
11 |
70 |
43 |
108 |
42.5 |
3/8 |
- |
- |
- |
- |
|
15 |
1/2 |
11 |
85 |
43 |
108 |
42.5 |
1/2 |
68 |
130 |
41 |
85 |
|
20 |
3/4 |
14 |
95 |
45.5 |
146 |
47.5 |
3/4 |
77 |
180 |
46 |
95 |
|
25 |
1 |
21 |
105 |
59.5 |
146 |
52.5 |
1 |
82 |
180 |
55 |
105 |
|
32 |
1 1 /4 |
25 |
120 |
64.5 |
146 |
60 |
1 1 /4 |
115 |
300 |
70 |
120 |
|
40 |
1 1 /2 |
32 |
130 |
76 |
254 |
65 |
1 1 /2 |
120 |
300 |
80 |
130 |
|
50 |
2 |
38 |
150 |
81 |
254 |
75 |
2 |
130 |
300 |
100 |
150 |

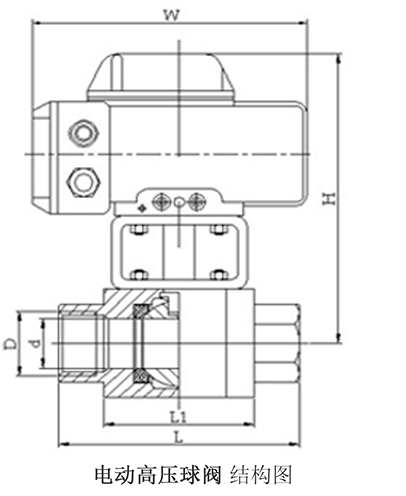

电动高压球阀结构图:
