产品展示

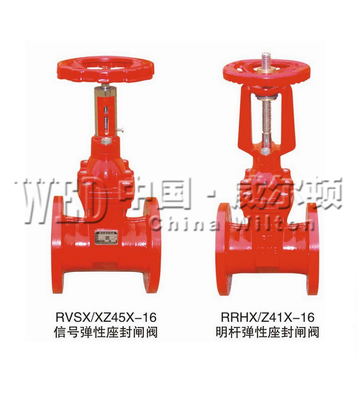

Z45X、Z41X消防专用信号闸阀
产品名称
Z45X、Z41X消防专用信号闸阀
产品型号
Z45X、Z41X
连接方式
法兰式
结构方式
暗杆楔式
驱动方式
手动
产品口径
DN50-400(可以根据您的要求定做)
公称压力
1.0MPa-2.5MPa(可以根据您的要求定做)
阀体材质
铸铁、铸钢、碳钢、不锈钢、304、316
联系电话
021-51061185
联系传真
021-51079320
邮件地址
shweierdun@163.com
联系我们
白先生;苏小姐
联系手机
18964118897 15862657172
腾讯 QQ
812998712，843667323，416865208
公司名称
上海威尔顿阀门有限公司
公司网址
服务承诺
质量三包：包修，包退，包换.
Z45X、Z41X消防专用信号闸阀产品概述:
除具有弹性座封闸阀的优点之外，并可以较直观显示阀门开启程度，以便能在较远处判别阀门的开度，及时采取相应措施。启闭迅速可靠，故常应用于消防系统。
产品结构特点：
公称压力：1.0～2.5MPa 工作温度：0～80℃ 法兰标准：GB/T 17241.6 GB9113
公称通经：50～400mm 适用介质：水、油、气等 试验标准：GB13927 AP1598
整体包胶阀芯
球墨铸铁骨架内外采用高性能橡胶和较新硫化技术进行整体包覆，贴合紧密牢靠，几何尺寸精确，密封弹性佳，彻底将阀芯金属与流体隔离，耐腐蚀。
一体式铜螺母
阀芯的铜螺母与球墨铁骨架，采用特种工艺紧密连接为一体，确保的长期操作和水流冲击下也不会松脱，避免造成阀门的控制失效。
平底式阀座
本公司弹性座封闸阀底部采用全流域直通式设计，等同于一直管道，不易堆积杂物，确保密封可靠，使流体畅通无阻。
自密封阀盖
阀盖与阀体间采用自密封结构设计，在许用压力范围内，流体压力越高，密封越紧密。
特殊上密封
阀杆与阀盖间的上密封结构，采用三只o形密封圈设计，与传统闸阀的填料密封结构相比，道道密封紧密，磨擦阻力大幅减少。在阀门处于任何开度、有压力且具备阀杆安全锁定功能，确保在操作和维护过程中阀杆不会被压力冲出，避免造成人员伤害
结构轻巧
紧凑的结构，使较大工作高度较传统闸阀降低60mm-300mm以上，节省工程空间；本体采用球墨铸铁材料，重量较传统闸阀减轻约20％-30％，安装维修便利。
食品级卫生要求
阀体内部以无毒环氧树脂涂装，阀芯内外表面以橡胶完全包覆，不会出现锈水或腐蚀现象，可直接用于生活饮用水系统、食品医药行业。
Z45X、Z41X消防专用信号闸阀主要零件的材料说明：
|
名 称 |
材 质 |
|
阀 体 |
灰 铸 铁、球 墨 铸 铁、铸 钢 |
|
闸 板 |
球 墨 铸 铁 +三 元 乙 丙 或 丁 腈 橡 胶 |
|
中 口 垫 |
丁 腈 橡 胶、三 元 乙 丙 |
|
密 封 圈 |
丁 腈 橡 胶 |
|
支 架 |
灰 铸 铁、球 墨 铸 铁、铸 钢 |
|
阀 杆 |
不 锈 钢 |
|
螺 栓 |
不 锈 钢 |
|
压 盖 |
球 墨 铸 铁、铸 钢 |
|
阀 杆 螺 母 |
铜 合 金 |
|
手 轮 （传 动 帽） |
可 锻 铸 铁 |
Z45X、Z41X消防专用信号闸阀主要外形尺寸：
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
|
Hmin(全开) |
322 |
332 |
350 |
420 |
581 |
581 |
736 |
882 |
1009 |
1300 |
1380 |
|
Hmax(全开) |
374 |
398 |
429 |
524 |
721 |
736 |
942 |
1031 |
1117 |
1655 |
1805 |

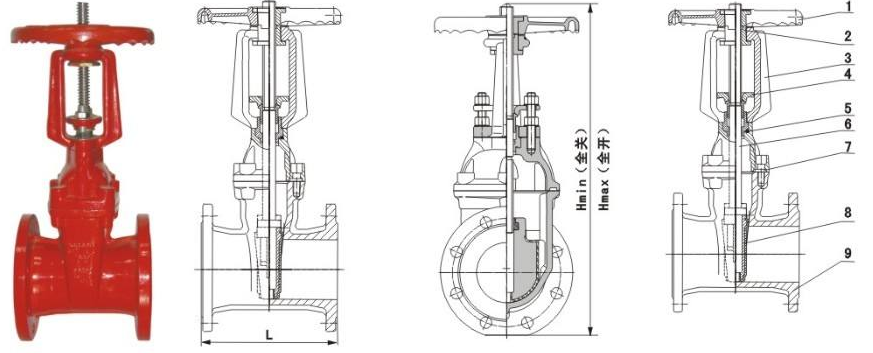

Z45X、Z41X消防专用信号闸阀结构图:
