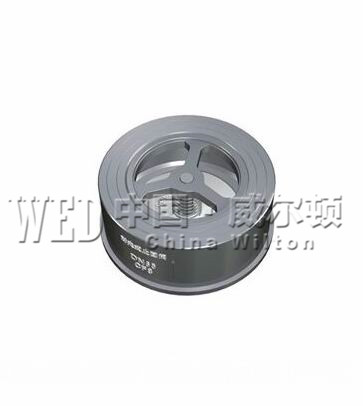

『对夹升降式止回阀H71W』

更新时间：2024-04-15 20:04:48

产品名称

『对夹升降式止回阀H71W』

产品型号

H71W-16P

连接方式

对夹

结构方式

升降式

驱动方式

手动

产品口径

DN40-DN1200

公称压力

1.0-2.5MPa

阀体材质

不锈钢,铸钢

联系电话

021-51061185

联系传真

021-51079320

邮件地址

shweierdun@163.com

联系我们

白先生;苏小姐

联系手机

18964118897 15862657172

腾讯 QQ

812998712，843667323，416865208

公司名称

上海威尔顿阀门有限公司

公司网址

http://www.0755fm.com

服务承诺

质量三包：包修，包退，包换.

对夹升降式止回阀H71W产品概述:

H71H、H71W对夹升降式止回阀采用新型材料采用耐腐蚀不锈钢或碳钢。可在任何位置的管路上安装，防止介质逆流，锅炉给水系统上回，其连接方式是利用原有管道两端法兰对夹即可投入运行。其各项指标都优于目前市售的任何一种上回阀。它的运用范围广泛用于给排水、消防、建筑、暖通、工业系统。凡水、气、油、酸、碱液、氢、氨、特别消防管道等介质均可使用。例如：可安装于水泵出口处，能避免产生水锤、水击声和破坏性冲击，达到防止逆流和保护设备的目的，有较好节能效果。

结构特点：

对夹止回阀的阀瓣行程短，阀瓣轻巧，具有弹簧辅助关闭，关阀速度很快。结构长度很短、体积很小、重量很轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长、油压、缓闭不受介质影响，有较好节能效果等特点，为阀门的安装、搬运、存放及管道的布置带来很大的便利，并能大量节约材料、降低造价。

主要材料表：

零件材料	阀体	WCB(A105)	ZG1Cr18Ni9Ti	CF8(304)	CF3(304L)	CF8M(316)	CF3M(316L)
	阀瓣	2Cr13	1Cr18Ni9Ti	0Cr18Ni9	00Cr19Ni10	00Cr17Ni12Mo2	00Cr17Ni14Mo2
	压圈	2Cr13	1Cr18Ni9Ti				00Cr17Ni14Mo2
	弹簧	0Cr18Ni9	0Cr18Ni9				00Cr17Ni14Mo2

不同材质对夹升降式止回阀相对应的适用工况：

材质	WCB(A105)	ZG1Cr18Ni9Ti	CF8(304)	CF3(304L)	CF8M(316)	CF3M(316L)
适用工况	适月介质	水、蒸汽、	硝酸等腐蚀性介质	强氧化性介质	醋酸等腐蚀性介质	屎素等腐
	适月介质	油品等	硝酸等腐蚀性介质	强氧化性介质	醋酸等腐蚀性介质	蚀性介质
	适用温度(℃)	-29～425	-196～540	-196～425	-196～540	-196～455

注:本表为常规对夹式止回阀的型号编制、主要零件材料及适用工况，其他要求及其型号编制参见对夹式止回阀型号编制方法。

1.6MPa尺寸重量表：

公称压力	口径	尺寸(mm)						重量	配管法兰(供参考)
PN	DN	尺寸(mm)						重量	配管法兰(供参考)
MPa	mm	L	D	D2	D3	D4	D5	(Kg)	螺栓孔中心	螺栓	螺栓直径d	螺栓
MPa	mm	L	D	D2	D3	D4	D5	(Kg)	圆直径Dl	数量	螺栓直径d	长度Ll
PN1.0MPaPN1.6MPa	15	16	52	15	24	31	40	0.12	65	4	M12	75
	20	19	62	19	30	40	50	0.24	75	4	M12	90
	25	22	70	24	36	47	58	0.34	85	4	M12	90
	32	28	83	31	46	56	68	0.53	100	4	M16	100
	40	31.5	93	39	55	66	78	0.8	110	4	M16	105
	50	40	108	48	65	78	90	1.2	125	4	M16	125
	65	46	128	62	80	95	110	1.8	145	4	M16	130
	80	50	142	76	96	110	125	2.2	160	8	M16	135
	100	65	162	95	115	135	150	3.4	180	8	M16	150
	125	90	192	110	125	132	-	9	210	8	M16	180
	150	106	218	127	150	158	-	14	240	8	M20	210
	200	140	273	165	200	208	-	24	295	8	M20	240

2.5MPa尺寸及重量表：

公称压力	口径	尺寸(mm)						重量	配管法兰(供参考)
PN	DN	尺寸(mm)						重量	配管法兰(供参考)
MPa	mm	L	D	D2	D3	D4	D5	(Kg)	螺栓孔中心	螺栓	螺栓直径d	螺栓
MPa	mm	L	D	D2	D3	D4	D5	(Kg)	圆直径Dl	数量	螺栓直径d	长度Ll
PN2.5MPa	15	16	52	15	24	31	40	0.12	65	4	M12	80
	20	19	62	19	30	40	50	0.24	75	4	M12	90
	25	22	72	24	36	47	58	0.34	85	4	M12	90
	32	28	83	31	46	56	68	0.53	100	4	M16	110
	40	31.5	93	39	55	66	78	0.8	110	4	M16	115
	50	40	108	48	65	78	90	1.2	125	4	M16	125
	65	46	128	62	80	95	110	1.8	145	8	M16	135
	80	50	142	76	96	110	128	2.2	160	8	M16	145
	100	60	168	95	115	135	150	3.8	190	8	M20	160
	125	90	194	110	125	132	-	9.2	220	8	M24	205
	150	106	224	127	150	158	-	15	250	8	M24	225
	200	140	284	165	200	208	-	26	310	12	M24	260

4.0MPa尺寸及重量表：

公称压力	口径	尺寸(mm)						重量	配管法兰(供参考)
PN	DN	尺寸(mm)						重量	配管法兰(供参考)
MPa	mm	L	D	D2	D3	D4	D5	(Kg)	螺栓孔中心	螺栓	螺栓直径d	螺栓
MPa	mm	L	D	D2	D3	D4	D5	(Kg)	圆直径Dl	数量	螺栓直径d	长度Ll
PN4.0MPa	15	16	52	15	24	31	40	0.12	65	4	M12	80
	20	19	62	19	30	40	50	0.24	75	4	M12	90
	25	22	72	24	36	47	58	0.34	85	4	M12	90
	32	28	83	31	46	56	68	0.53	100	4	M16	110
	40	31.5	93	39	55	66	78	0.8	110	4	M16	115
	50	40	108	48	65	78	90	1.2	125	4	M16	125
	65	46	128	62	80	95	110	1.8	145	8	M16	135
	80	50	142	76	96	110	128	2.2	160	8	M16	145
	100	60	168	95	115	135	150	3.8	190	8	M20	160
	125	90	194	110	125	132	-	9.2	220	8	M24	205
	150	106	224	127	150	158	-	15	250	8	M24	225
	200	140	291	165	200	208	-	28	320	12	M27	275

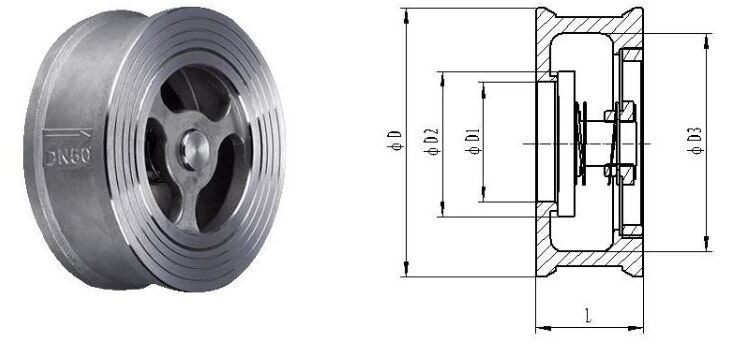

对夹升降式止回阀H71W结构图:

对夹升降式止回阀H71W结构图
