Z44T~Z44W~Z44H 型铁制平行式双闸板闸阀

更新时间：2024-04-15 20:05:21

产品名称

Z44T~Z44W~Z44H 型铁制平行式双闸板闸阀

产品型号

Z44T~Z44W~Z44H 型

连接方式

法兰式

结构方式

明杆平行式双闸板

驱动方式

手动

产品口径

DN40-DN1200

公称压力

1.0MPa

阀体材质

铸钢，不锈钢，铸铁

联系电话

021-51061185

联系传真

021-51079320

邮件地址

shweierdun@163.com

联系我们

白先生;苏小姐

联系手机

18964118897 15862657172

腾讯 QQ

812998712，843667323，416865208

公司名称

上海威尔顿阀门有限公司

公司网址

http://www.0755fm.com

服务承诺

质量三包：包修，包退，包换.

Z44T~Z44W~Z44H 型铁制平行式双闸板闸阀产品概述:

平行式双闸板闸阀适用于介质为水、污水的管路上作闭路设备用，不允许作调节调节流量和排空使用。广泛适用于石油、化工、制药、电力等行业。在公称压力≤l.0MPa的蒸汽、水、油类等介质的管路上作启闭用。我厂可生产平行式双闸板闸阀、平行式单闸板闸阀、明杆平行式双闸板闸阀、明杆平行式单闸板闸阀。

Z44T/W/H铁制平行式双闸板闸阀-主要性能参数

型号	PN	工作压力/MPa	适用温度/℃	适用介质
Z44T-10	10	1	≤200	水、蒸汽、油品
Z44W-10
Z44H-10
Z44T-10Q
Z44W-10Q
Z44H-10Q
Z44T-16	16	1.6	≤200	水、蒸汽、油品
Z44H-16
Z44T-16Q
Z44W-16Q			≤100	油品、煤气等

Z44T/W/H铁制平行式双闸板闸阀-主要零件材料

型号	材料
型号	阀体、阀盖、闸板	阀杆	密封面	填料
Z44T-10	灰铸铁	碳钢	黄铜	油浸石棉填料
Z44W-10		碳钢	灰铸铁	油浸石棉填料
Z44H-10		不锈钢	―	―
Z44T-10Q	球墨铸铁		黄铜	―
Z44W-10Q			球墨铸铁	―
Z44H-10Q			―	―
Z44T-16	灰铸铁	―	―	石棉石墨
Z44H-16	灰铸铁
Z44T-16Q	球墨铸铁
Z44W-16Q	球墨铸铁

Z44T/W/H铁制平行式双闸板闸阀-主要外形尺寸

Z44T、Z44W、Z44H 型 PN10 铁制平行式双闸板闸阀

DN	L	D	D1	D2	b	H	H1	z×Φd	D0	重量/kg
50	180	160	125	100	20	268	328	4×Φ18	180	19
65	195	180	145	120	20	302	376	4×Φ18	180	22
80	210	195	160	135	22	345	446	4×Φ18	200	29
100	230	215	180	155	22	395	520	8×Φ18	200	35
125	255	245	210	185	24	478	624	8×Φ18	240	62
150	280	390	240	210	24	55	730	8×Φ23	240	75
200	330	335	295	265	26	720	950	8×Φ23	320	130
250	380	390	350	320	28	852	1140	12×Φ23	320	196
300	420	440	400	368	28	990	1330	12×Φ23	400	240
350	450	500	460	428	30	1116	1508	16×Φ23	400	300
400	480	565	515	482	32	1268	1717	16×Φ25	500	484
450	510	615	565	532	32	1395	1854	20×Φ25	500	606

Z44T、Z44W、Z44H 型 PN16 铁制平行式双闸板闸阀主要外形及结构尺寸（mm）

DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
50	180	160	125	100	20	4×Φ18	270	326	160	17
65	195	180	145	120	20	4×Φ18	303	374	180	22
80	210	195	160	135	22	8×Φ18	335	421	180	27
100	230	215	180	155	24	8×Φ18	470	515	200	36
125	255	245	210	185	26	8×Φ18	473	606	220	48
150	280	280	240	210	26	8×Φ23	548	706	240	83
200	292	340	295	266	30	12×Φ23	772	996	240	122
250	330	405	355	319	32	12×Φ28	904	1180	320	172
300	356	460	410	370	32	12×Φ28	1045	1378	400	240
350	381	520	470	429	36	16×Φ28	1177	1549	400	323
400	406	580	525	480	38	16×Φ31	1345	1782	500	479

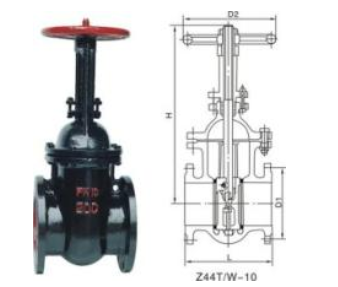

Z44T~Z44W~Z44H 型铁制平行式双闸板闸阀结构图:

Z44T~Z44W~Z44H 型铁制平行式双闸板闸阀结构图
