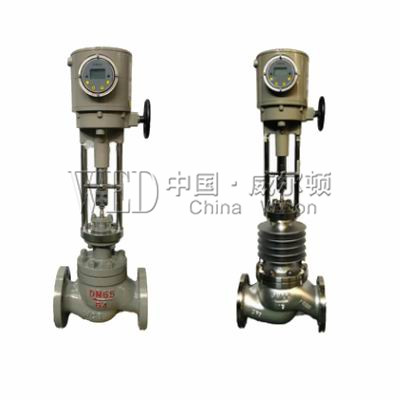

电子式电动单座、套筒调节阀ZDLP、ZDLM

更新时间：2024-04-15 20:22:06

产品名称

电子式电动单座、套筒调节阀ZDLP、ZDLM

产品型号

ZDLP、ZDLM

连接方式

法兰

结构方式

单座、套筒

驱动方式

电动

产品口径

DN15-DN1200

公称压力

PN1.6-6.4MPa

阀体材质

锻钢，铸钢，不锈钢，铸铁

联系电话

021-51061185

联系传真

021-51079320

邮件地址

shweierdun@163.com

联系我们

白先生;苏小姐

联系手机

18964118897 15862657172

腾讯 QQ

812998712，843667323，416865208

公司名称

上海威尔顿阀门有限公司

公司网址

http://www.0755fm.com

服务承诺

质量三包：包修，包退，包换.

一丶电子式电动单座、套筒调节阀产品概述:

ZDLP、ZDLM系列电子式电动单座、套筒调节阀，接受调节仪表输入的（4-20mADC 0-10mA DC或1-5V DC）等控制信号及电源即可控制运转，实现对工艺管路流体的自动调节控制。广泛应用与精确控气体、液体、蒸汽等介质的工艺参数，如压力、流量、温度、液位等参数保持在给定值，是符合IEC标准的调节阀产品。广泛用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。其中电动单座调节阀适用于压差较小，介质粘度较大或稍有颗粒杂质场合；电动套筒调节阀适用于压差较大且泄漏量较大的场合。

二丶电子式电动单座、套筒调节阀主要技术参数

1.电动单座阀技术参数：

公称通径			20					25	32	40		50	65	80		100	125		150	200
阀座直径（mm）			10	12	15	20		25	32	40		50	65	80		100	125		150	200
额定KV		线性	1.8	2.8	4.4	6.9		11	17.6	27.5		44	69	110		176	275		440	690
		等百分比	1.6	2.5	4.0	6.3		10	16	25		40	63	100		160	250		400	630
公称压力			1.6、2.5、4.0、6.4、10
行程			16						25				40				60
流量特性			线性、等百分比、快开
工作温度℃			-40~+230℃（常温型）、敷散热片式+230℃~+450℃（中温型）、特殊订货
法兰尺寸			符合JB/79.1（2）-94、HG20592-97、GB、ANSI、JIS、DIN等标准
阀体材质			WCB、304、316、WC6、WC9、钛、镍、哈氏合金、Monel等
阀芯材质			304、316、WC6、WC9、钛、镍、哈氏合金、Monel等
阀体型式			直通单座铸造球型阀
上阀盖形式			普通式（常温）、散热片式（中温）
配用电动执行机构	PSL		PSL-201				PSL-202				PSL-204				PSL-208			PSL-312
	361L		361LSA-08 361LXA-08				361LSA-20 361LXA-20				361LSB-30 361LXB-30				361LSB-50 361LXB-50			361LSC-65 361LXC-65

2.电动套筒阀技术参数：

公称通径DN			25		32	40	50		65	80	100		125	150	200		250	300
阀座通径			25		32	40	50		65	80	100		125	150	200		250	300
额定KV		线性	11		17.6	27.5	44		69	110	176		275	440	690		1000	1600
		等百分比	10		17	24	44		68	99	175		275	360	640		960	1300
公称压力			1.6、2.5、4.0、6.4、10
行程			16		25				40				60				100
流量特性			线性、等百分比、快开
工作温度℃			-40~+230℃（常温型）、敷散热片式+230℃~+450℃（中温型）、特殊订货
法兰尺寸			符合JB/79.1（2）-94、HG20592-97、GB、ANSI、JIS、DIN等标准
阀体材质			WCB、304、316、WC6、WC9、钛、镍、哈氏合金、Monel等
阀芯材质			304、316、WC6、WC9、钛、镍、哈氏合金、Monel等
阀体型式			直通单座铸造球型阀
上阀盖形式			普通式（常温）、散热片式（中温）
系列类型			常温型、中温型、低温型、波纹管密封型、夹套保温性、调节切断型
配用电动执行机构	PSL		PSL-202	PSL-204				PSL-208				PSL-312				PSL-320
	361L		361LSA-20 361LXA-20	361LSB-30 361LXB-30				361LSB-50 361LXB-50				361LSC-65 361LXC-65				361LSC-99 361LXC-99

注：本公司生产套筒阀较大口径至DN400

三、电子式电动单座、套筒调节阀电动执行机构技术参数

型号		额定输出力N		速度mm/s		技术参数
PSL	361L	PSL	361L	PSL	361L	电源：AC200V 50HZ (信号线用屏蔽线) 输出信号：DC4~20Ma 防护等级：IP6A 带手轮	电源：AC200V 50HZ (信号线用屏蔽线) 输出信号：DC4~20mA 防护等级：IP65 隔爆标志：Exd IIBT4 带手轮
201	361LSA-08	1000	800	0.25	4.2
	361LXA-08		800		4.2
202	361LSA-20	2000	2000	0.50	2.1
	361LXA-20		2000		2.1
204	361LSB-30	4500	3000	0.50	3.5
	361LXB-30		3000		3.5
206	361LSB-50	8000	5000	1.00	1.7
	361LXB-50		5000		1.7
312	361LSC-65	12000		0.6
320	361LSC-99	20000		1.0

四、电子式电动单座、套筒调节阀主要性能指标

项目			指标值
基本误差			配361L±；配PSL±1.0
回差			配361L2.0；配PSL1.0
死区			配361L3.0；配PSL1.0
始终点偏差	电开	始点	±2.5
		终点	±2.5
	电关	始点	±2.5
		终点	±2.5
可调范围			50:1
额定行程偏差			±2.5
泄漏量			符合JB/T7387-94IV级小于阀的额定容量x10-14

五、电子式电动单座、套筒调节阀主要性能指标

1.电动套筒允许压差：

公称通径		20				25	40		50	65	80	100	150		200
阀座直径		10	12	15	20	25	32	40	50	65	80	100	125	150	200
执行机构		允许压差
配PSL	PSL202	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	PSL204						4.31	2.76	1.76	1.04	0.69	0.44
	PSL208									1.86	1.23	0.78	0.50	0.35	0.20
	PSL320												1.26	0.87	0.49
配361L	261LSA-20	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	361LSB-50						4.79	3.06	1.96	1.16	0.76	0.49
	361LSC-65									1.51	0.99	0.64	0.41	0.28
	361LSC-99												0.63	0.44	0.25

注：实际配置根据工艺参数确定。如果较大工作压差超出上表范围，请与我公司联系。

2.电动套筒允许压差：

公称通径		25			50	65	80	100			200	250	300
阀座通径		32	25	40	50	65	80	100	125	150	200	250	300
执行机构		允许压差
配	PSL202	6.4	6.4	6.4	5.1	6.4
	PSL204						6.4	5.62
	PSL208								6.4	6.31	3.97
	PSL320											6.4	4.14
配	361LSA-20	6.4	6.4	6.4	6.4	6.4
	361LSB-50						6.4	6.25
	361LSC-65								6.4	4.32	3.23
	361LSC-99											3.31	2.7

注：实际配置根据工艺参数确定。如果较大工作压差超出上表范围，请与我公司联系

六、电子式电动单座、套筒调节阀外形尺寸及重量

1.电子式电动单座、套筒调节阀外形尺寸示意图：

2.电子式电动单座、套筒调节阀外形尺寸表：

公称通径			20	25	40	50	65	80	100	150	200	250	300
L	PN16		187	184	222	254	276	298	352	451	600	673	737
	PN40		194	197	235	267	292	317	368	473	600	708	775
	PN64		206	210	251	286	311	337	394	508	650	752	819
	H(PN16)		52.5	57.5	72.5	80	90	97.5	107.5	140	167.5	202.5	230
配PSL	H	普通型	738	750	765	767	845	857	875	1025	1045	1252	1545
	H	散热片型	888	900	935	937	1025	1037	1055	1255	1280	1532	1825
	D		176									225
	重量		14	16	25	28	40	50	65	150	250	380	550
配361L	H	普通型	500	512	652	660	770	780	790	1080	1125	1250	1265
	H	散热片型	650	652	822	822	950	960	970	1310	1360	1530	1545
	D					225	310
	重量		20	22	30	35	50	60	75	180	280	420	580

注：高度、重量为参考值，视选用执行机构而定。
