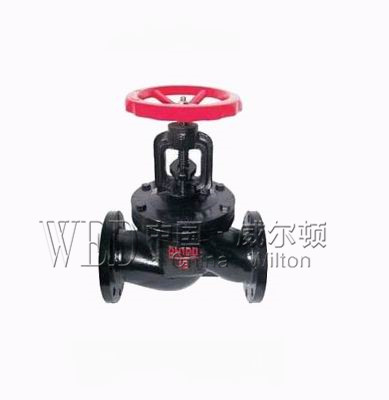

铸铁法兰截止阀J41T

更新时间：2024-04-15 20:21:23

产品名称

铸铁法兰截止阀J41T

产品型号

J41T

连接方式

法兰

结构方式

直通

驱动方式

手动

产品口径

DN15-DN250

公称压力

0.6-1.0MPA

阀体材质

铸铁

联系电话

021-51061185

联系传真

021-51079320

邮件地址

shweierdun@163.com

联系我们

白先生;苏小姐

联系手机

18964118897 15862657172

腾讯 QQ

812998712，843667323，416865208

公司名称

上海威尔顿阀门有限公司

公司网址

http://www.0755fm.com

服务承诺

质量三包：包修，包退，包换.

铸铁法兰截止阀J41T产品概述：

铸铁截止阀是一种常用的截断阀,主要用来按通或截断管路中的介质，一般不用于调节流量。铸铁截止阀适用的压力,温度范围很大,但一般用于中,小口径的管道。与闸阀相比,截止阀的结构较简单,制造与维修都较方便,密封面不易磨损,擦伤,密封性较好,寿命较长,启闭时阀瓣行程较小,启闭时间较短,阀门高度较小。广泛用于给排水,煤气,电力,冶金,石油,化工,轻纺以及城建等行业,在蒸汽,水,油类介质的管路上作启闭用。

铸铁法兰截止阀J41T主要零部件材料

零件名称：	J41T-16	J41W-10
阀体,阀盖,手轮	灰铸铁	灰铸铁
阀杆	碳钢	碳钢
密封圈	黄铜,不锈钢	灰铸铁

铸铁法兰截止阀J41T性能规范

型　号	J41T-16	J41W-10
公称压力	1.6	1.6
强度试验（水） Mpa	2.4	2.4
密封试验（水） Mpa	1.8	1.8
适用介质	水,蒸汽	油品
适用温度 ℃	≤120	≤160

J41T或J41W系列铸铁截止阀安装在管路上,作启闭用。J41T-16型适用于工作温度≤200℃的水,蒸汽介质管路上。J41W-10型适用于工作温度≤200℃的油品介质管路上。手轮顺时针旋转为关闭，反之为开，不允许借助任何杠杆。

本产品适用于液、气介质管路和设备，用与截断和接通管路中介质之用。具有密封好、操作方便、密封面不易损伤、使用寿命长、不易产生水锤现象等特点。

铸铁法兰截止阀J41T主要外形及连接尺寸

型号	公称通径DN（mm）	尺寸
型号	公称通径DN（mm）	L	D	D1	D2	b-f	Z-Φd	H	Do
J41T-16 J41W-10 J41H-16 J41X-10	15	120	95	65	45	14-2	4-14	113	80
	20	150	105	75	55	16-2	4-14	113	80
	25	160	115	85	65	16-2	4-14	125	80
	32	180	135	100	78	18-2	4-18	145	100
	40	200	1451	110	85	18-3	4-18	180	130
	50	230	60	125	100	20-3	4-18	200	130
	65	290	180	145	120	20-3	4-18	205	150
J41T-16 J41W-10 J41H-16 J41X-10 中部法兰	65	290	180	145	120	22-3	4-18	310	150
	80	310	195	160	135	24-3	8-18	350	240
	100	350	215	181	155	26-3	8-18	365	240
	125	400	245	210	185	26-3	8-18	430	300
	150	480	280	240	210	28-3	8-23	450	300
	200

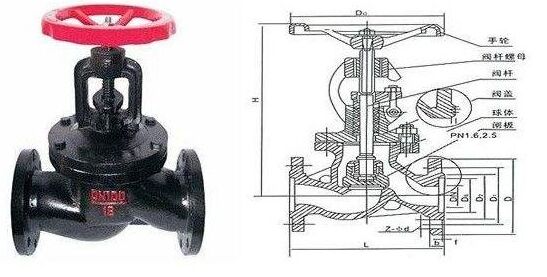

铸铁法兰截止阀J41T结构图:

铸铁法兰截止阀J41T结构图
