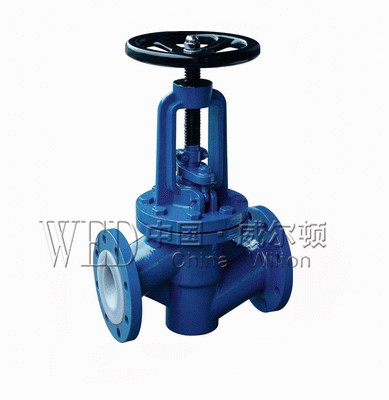

衬氟法兰截止阀J41F46

更新时间：2024-04-15 20:21:19

产品名称

衬氟法兰截止阀J41F46

产品型号

J41F46

连接方式

法兰

结构方式

直通式

驱动方式

手动

产品口径

DN15-DN300

公称压力

1.0-2.5MPA

阀体材质

铸钢、碳钢、不锈钢

联系电话

021-51061185

联系传真

021-51079320

邮件地址

shweierdun@163.com

联系我们

白先生;苏小姐

联系手机

18964118897 15862657172

腾讯 QQ

812998712，843667323，416865208

公司名称

上海威尔顿阀门有限公司

公司网址

http://www.0755fm.com

服务承诺

质量三包：包修，包退，包换.

J41F46衬氟塑料截止阀产品概述：
    J41F46直通式衬氟截止阀是指关闭件（阀瓣）由阀杆带动并沿阀痤中心轴线做升降运动的阀门，在管路上主要用来接通或截断管路中的介质，但不能做节流用。
截止阀基本结构:
    1、氟塑料衬里J41F46型直通式，具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通径1/4）等优点，被广泛应用在石油、化工等管路系统做截断介质用，但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生高速介质流冲蚀破坏密封面。
    2、阀瓣与阀杆设计为一体结构，用以防止由管路压力波动造成内件冲出阀体的可能有性，结构紧凑，使用安全。
J41F46直通式衬氟截止阀设计特点:
1.氟塑料全衬里J41F46型直通式、J45F46型直流式、J44F46型角式截止阀，具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通径1/4）等项优点，被广泛应用在石油、化工等管路系统中做截断介质用，但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。
2.阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。
3.氟塑料全衬里截止阀可根据所输送介质、

客户要求选用内衬里材质：
聚四氟乙烯（PTFE，简称F4 ）
聚全氟代乙丙烯（FEP，简称F46）
可熔性聚四氟乙烯（PFA）
超高分子量聚乙烯（PE）
J41F46直通式衬氟截止阀性能参数:
公称通径：DN15～350mm
公称压力：PN1.0～2.5Mpa
连接形式：法兰连接
驱动装置：手动，蜗轮传动，电动，气动
适用介质：硫酸，氢氟酸，磷酸，氯气，强碱，王水等任意具有强腐蚀性的介质。
J41F46直通式衬氟截止阀型号与意义:
   J41F46-16-DN200
    J：截止阀类代号
    4：连接型式为法兰连接
    1：结构型式为直通式
    F46：过流部分材料为F46（聚全氟乙丙烯）
    16：16公斤压力
    DN200：通径为200MM
基本型号（全衬里）

手动	J41J　J41FS	齿轮传动	J441J　J441FS
手动	J45J　J45FS	齿轮传动	J541J　J541FS
气动	J6B41J　J6B41FS	电动	J941J　J94FS

遵循规范	STANDARD
设计于制造	GB 12233/GB　12235
结构长度	GB 12221（长-短系列）
法兰尺寸	JB 78/JB 79（GB，HG，SH）
压力试验	GB/T　13927
标志	GB　12220
供货	GB/T　12252

J41F46直通式衬氟截止阀主要零部件材料表：

序号	零件名称	灰铸铁	铸钢	不锈钢		超低碳不锈钢
序号	零件名称	Z	C	P	R	PL	RL
1	阀体、阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀瓣、阀杆	35	1Cr13	1Cr18NI9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	活节螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2
4	衬里层/阀座	衬硬橡胶（NR）FEP（F46）　PCTFE（F3）PFA（可溶性聚四氟乙烯）
5	填料	PTFE（F4）　PTFE（F4）
6	填料压盖	WCB	WCB	CF8	CF8M	CF3	CF3M
7	阀杆螺母	ZCuAl10Fe3　ZCuAl10Fe3
8	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr17Ni9Ti	1Cr17Ni9Ti
9	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
10	手轮	HT200	HT200	WCC	WCC	WCC	WCC

J41F46直通式衬氟截止阀主要外形和连接尺寸：

公称通径		标准值							参考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	W	D0	H	WT(Kg)
DN (mm)	NPS (inch)	PN 1.0MPa
15	1/2	130	95	65	45	2	14	4-φ14	100	235	260	6.5
20	3/4	150	105	75	55	2	16	4-φ14	100	240	265	7
25	1	160	115	85	65	2	16	4-φ14	120	245	270	7.87
32	11/4	180	135	100	78	2	18	4-φ18	140	255	285	11
40	11/2	200	145	110	85	3	18	4-φ18	140	285	315	13
50	2	230	160	125	100	3	20	4-φ18	160	295	330	15
65	21/2	290	180	145	120	3	20	4-φ18	180	350	395	23
80	3	310	195	160	135	3	22	4-φ18	240	395	445	38
100	4	350	215	180	155	3	22	8-φ18	240	450	490	42
125	5	400	245	210	185	3	24	8-φ18	280	525	555	55
150	6	480	280	240	210	3	24	8-φ23	320	605	645	77
200	8	495	335	295	265	3	26	8-φ23	360	645	765	135
250	10	622	390	350	320	3	28	12-φ23	400	685	805	220
300	12	698	440	400	368	4	28	12-φ23	400	710	814	277
350	14	787	500	460	428	4	30	16-φ23	450	750	855	320
PN 1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14	100	240	265	7
20	3/4	150	105	75	55	2	16	4-φ14	100	245	270	7.6
25	1	160	115	85	65	2	16	4-φ14	120	250	270	8.2
32	11/4	180	135	100	78	2	18	4-φ18	140	260	290	12
40	11/2	200	145	110	85	3	18	4-φ18	140	285	320	14
50	2	230	160	125	100	3	20	4-φ18	160	300	335	18
65	21/2	290	180	145	120	3	20	4-φ18	180	355	400	26
80	3	310	195	160	135	3	22	8-φ18	240	400	450	40
100	4	350	215	180	155	3	24	8-φ18	240	455	495	50
125	5	400	245	210	185	3	26	8-φ18	280	530	560	65
150	6	480	280	240	210	3	28	8-φ23	320	610	650	85
200	8	495	335	295	265	3	30	12-φ23	360	650	770	150
250	10	622	405	355	320	3	32	12-φ25	400	690	810	245
300	12	698	460	410	375	4	34	12-φ25	400	730	845	295

衬氟法兰截止阀J41F46结构图:

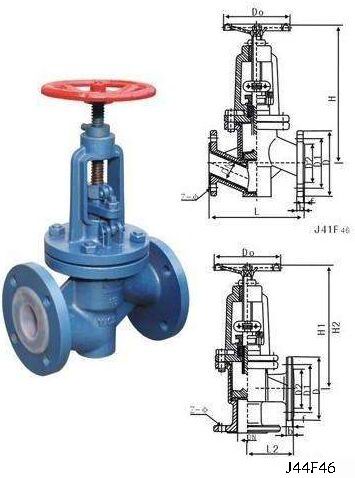

衬氟法兰截止阀J41F46结构图
