气动球阀Q641F

更新时间：2024-04-15 20:21:03

产品名称

气动球阀Q641F

产品型号

Q641F

连接方式

法兰

结构方式

浮动直通

驱动方式

气动

产品口径

DN25-DN200

公称压力

1.6

阀体材质

WCB

联系电话

021-51061185

联系传真

021-51079320

邮件地址

shweierdun@163.com

联系我们

白先生;苏小姐

联系手机

18964118897 15862657172

腾讯 QQ

812998712，843667323，416865208

公司名称

上海威尔顿阀门有限公司

公司网址

http://www.0755fm.com

服务承诺

质量三包：包修，包退，包换.

气动球阀Q641F产品概述:

主要用于截断或接通管路中的介质，可用于流体的调节与控制，它与其它阀类相比，具有以下一些优点。
1，流体阻力小、球阀是所有阀类中流体阻力zui小的一种，即使是缩径球阀，其流体阻力也相当小。
2，止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。
3，阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。
4，阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。
5，由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。
6，下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。

Q641F技术规范：

设计依据		GB标准
设计标准		GB/12237
结构长度	法兰连接	GB/12221
连接法兰尺寸		GB/9113、JB/T79
试验和检验		GB/T13927、JB/T9092

注：系列球阀结构长度及连接法兰尺寸可根据用户要求。

Q641F主要零件材质表：

序号	零件名称	材质
序号	零件名称	C	P	R
1	右阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	螺母	35	1Cr18Ni9Ti	1Cr18Ni9Ti
3	垫片	PTFE、石墨金属复合垫
4	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
5	阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
6	阀座	PTFE、尼龙、对位聚苯、硬质合金
7	球体	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
8	阀杆	1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
9	垫片	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
10	填料	PTFE、柔性石墨
11	衬套	PTFE复合轴承
12	压盖	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
13	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
14	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
15	连接支架	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
16	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
17	连接套	35	1Cr18Ni9Ti	1Cr18Ni9Ti
18	气动装置	AT系列、AW系列
19	位置指示器	塑料

注：系列球阀主要零部件及密封圈的材质可根据实际工况条件或用户特殊要求设计选用。

Q641F主要外形及连接法兰尺寸(1.6Mpa)：

DN	外形尺寸				连接法兰尺寸						执行器型号
DN	L	L1	L2	H	D	D1	D2	C	f	n-Φd	执行器型号
15	130	141/159	71/83	204/235	95	65	46	14	2	4-Φ14	AT050D/AT063S
20	140	141/159	71/83	209/240	105	75	56	16	2	4-Φ14	AT050D/AT063S
25	150	159/211	83/95	214/256	115	85	65	16	2	4-Φ14	AT063D/AT075S
32	165	159/248	83/107	257/277	140	100	76	18	2	4-Φ18	AT063D/AT088S
40	180	211/248	95/107	274/292	150	110	84	18	3	4-Φ18	AT075D/AT088S
50	200	248/269	107/123	290/300	165	125	99	20	3	4-Φ18	AT088D/AT100S
65	220	248/315	107/141	310/335	185	145	118	20	3	4-Φ18	AT088D/AT115S
80	250	269/345	123/152	346/368	200	160	132	20	3	8-Φ18	AT100D/AT125S
100	280	345/409	152/172	378/410	220	180	156	22	3	8-Φ18	AT125D/AT145S
125	320	409/550	172/215	425/450	250	210	184	22	3	8-Φ18	AT145D/AT190S
150	360	550/660	215/240	468/531	285	240	211	24	3	8-Φ22	AT190D/AT210S
200	400	600/633	240/262	583/618	340	295	266	24	3	12-Φ22	AT210D/AT240S

Q641F主要外形及连接法兰尺寸(2.5Mpa)：

DN	外形尺寸				连接法兰尺寸						执行器型号
DN	L	L1	L2	H	D	D1	D2	C	f	n-Φd	执行器型号
15	130	141/159	71/83	204/335	95	65	46	14	2	4-Φ14	AT050D/AT063S
20	140	141/159	71/83	209/240	105	75	56	16	2	4-Φ14	AT050D/AT063S
25	150	159/211	83/95	257/265	115	85	65	16	2	4-Φ14	AT063D/AT075S
32	165	211/248	95/107	269/287	140	100	76	18	3	4-Φ18	AT075D/AT088S
40	180	248/269	95/107	282/292	150	110	84	18	3	4-Φ18	AT075D/AT088S
50	200	248/345	107/123	290/325	165	125	99	20	3	4-Φ18	AT088D/AT100S
65	220	269/345	107/152	310/357	185	145	118	22	3	8-Φ18	AT088D/AT125S
80	250	345/409	152/172	346/368	200	160	132	24	3	8-Φ18	AT125D/AT145S
100	280	345/438	152/187	418/443	235	190	156	24	3	8-Φ22	AT125D/AT160S
125	320	438/550	187/215	460/503	270	220	184	26	3	8-Φ26	AT160D/AT190S
150	360	550/600	215/240	518/563	300	250	211	28	3	8-Φ26	AT190D/AT210S
200	400	633/730	262/330	583/618	360	310	274	30	3	12-Φ26	AT240D/AT270S

Q641F主要外形及连接法兰尺寸(4.0Mpa)：

DN	外形尺寸				连接法兰尺寸							执行器型号
DN	L	L1	L2	H	D	D1	D2	D3	C	f	n-Φd	执行器型号
15	130	141/159	71/83	204/235	95	65	46	40*4	14	2	4-14	AT050D/AT063S
20	140	159/211	83/95	240/252	105	75	56	51*4	16	2	4-14	AT063D/AT075S
25	150	211/248	95/107	257/265	115	85	65	58*4	16	2	4-14	AT075D/AT088S
32	180	211/248	95/107	269/287	140	100	76	66*4	18	3	4-18	AT075D/AT088S
40	200	248/269	107/123	282/292	150	100	84	76*4	18	3	4-18	AT088D/AT100S
50	220	248/315	107/141	300/325	165	125	99	88*4	20	3	4-18	AT088D/AT115S
65	250	269/345	123/152	335/357	185	145	118	110*4	22	3	8-18	AT100D/AT125S
80	280	345/409	152/172	368/400	200	160	132	121*4	24	3	8-18	AT125D/AT145S
100	320	409/438	172/187	418/506	235	190	156	150*4.5	24	3	8-22	AT145D/AT160S
125	400	550/600	215/240	445/548	270	220	184	176*4.5	26	3	8-26	AT190D/AT210S
150	400	600/633	215/262	563/598	300	250	211	204*4.5	28	3	8-26	AT210D/AT240S
200	502	730	330	636/666	375	320	284	260*4.5	34	3	12-30	AT270D

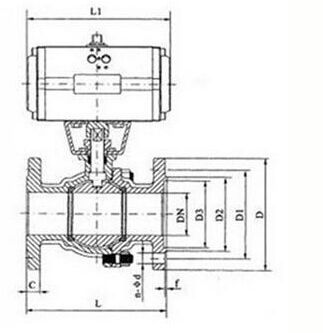

气动球阀Q641F结构图:

气动球阀Q641F结构图
