产品展示
衬胶直流式截止阀J45J
产品名称
衬胶直流式截止阀J45J
产品型号
J45J
连接方式
法兰
结构方式
直流式
驱动方式
手动
产品口径
DN40-DN300
公称压力
0.6Mpa-1.0MPA
阀体材质
铸铁
联系电话
021-51061185
联系传真
021-51079320
邮件地址
shweierdun@163.com
联系我们
白先生;苏小姐
联系手机
18964118897 15862657172
腾讯 QQ
812998712，843667323，416865208
公司名称
上海威尔顿阀门有限公司
公司网址
服务承诺
质量三包：包修，包退，包换.
衬胶直流式截止阀J45J产品概述：
具有结构紧凑、启闭灵活、耐腐蚀性能强，衬胶截止阀被广泛应用在石油、化工、污水处理、电厂脱硫等管路系统中做截断介质用，但衬胶截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面衬里直流式截止阀,直流式截止阀,衬里截止阀
J45J产品适用条件：
1、输送物料：尾矿、灰渣、精矿、煤碳、电厂、河道、污泥以及其它颗粒状物料的输送、排放。
2、输送浓度：可满足低、中、高不同输送浓度的要求，zui达输送浓度可达65％。
3、输送密度：输送浆体密度ㄑ1.8。
4、输送粒径：输送物料平均粒径ㄑ10mm.
5、介质温度：不超过150℃。
6、输送物料硬度：普氏硬度不超过18度。
J45J衬里材料选型
硬橡胶 代号NR
NR 适用温度：-10℃~85℃
适用介质：除强氧化剂（如销酸、铬酸、浓硫酸及过氧化氢等有机溶剂）外的氢氯酸、氟硅酸、蚁酸和酚酸、盐酸、30%硫酸、50%氢氟酸、80%磷酸、碱、盐类、镀金属溶液、氢氧化钠、氢氧化钾、中性盐水溶液、10%次氯酸钠、湿氯气、氨水、大部分醇类，有机酸及醛类等。
软橡胶 代号BR
适用温度：-10℃~85℃
适用介质：具有良好的耐磨性能。主要用于50%以下的硫酸，氢氧化钠、氢氧化钾、中性盐浴溶液及氨液，水泥、粘土、煤渣灰、颗粒状化肥及磨损性较强的固态流体，各种浓度稠粘液等。
丁基胶 代号IIR
适用温度：-10℃~120℃
适用介质：抗腐蚀、耐磨耗。能耐极大多数的有机酸、碱和氢氧化合物、无机盐及无机酸元素气体、醇类、醛类、醚类、酮类、酯类等，≤30%硫酸、磷酸、氢氟酸、动物油、植物油、苛性碱和多种脂类。
氯丁胶 代号CR
适用温度：-10℃~105℃
动物油、植物油和无机润滑油及pH值变化范围很大的腐蚀性泥浆，耐磨性好。
J45J标准
设计与制造按：GB/12239
结构长度：GB/12221
法兰连接尺寸按：GB4126.3 GB4216.4
试验检验按：GB/T13927
J45J性能规范：
|
型号 |
公称压力PN（MPa） |
试验压力PS（MPa） |
适用介质 |
工作温度（℃） |
|
|
壳体试验 |
密封试验 |
||||
|
J45J/FS-6 |
0.6 |
0.9 |
0.66 |
W.非腐蚀性流体 |
≤85 |
|
J45J FS-10 |
1.0 |
1.5 |
1.1 |
||
J45J主要零部件材料表：
|
零件名称 |
阀体、阀瓣 |
阀盖 |
阀杆、阀瓣 |
手轮廓 |
|
材料 |
HT200衬氟塑料、衬橡胶 |
HT200衬氟塑料、衬橡胶 |
35衬氟塑料衬橡胶 |
HT200 |
J45J主要连接尺寸及重量：
|
型号 |
公称通径DN（mm） |
尺寸（mm） |
质量（kg） |
|||||||
|
L |
D |
D1 |
D |
H1 |
b |
Do |
n-d |
|||
|
|
25 |
160 |
100 |
75 |
60 |
205 |
16 |
120 |
4-11 |
4.5 |
|
|
32 |
200 |
120 |
90 |
70 |
- |
16 |
160 |
4-13.5 |
13 |
|
|
40 |
|
130 |
100 |
80 |
250 |
16 |
160 |
4-13.5 |
14 |
|
|
50 |
230 |
140 |
110 |
90 |
290 |
16 |
160 |
4-13.5 |
16.5 |
|
|
65 |
290 |
160 |
130 |
100 |
310 |
16 |
180 |
4-13.5 |
21 |
|
|
80 |
310 |
190 |
150 |
125 |
358 |
18 |
200 |
4-17.5 |
36 |
|
|
100 |
|
210 |
170 |
145 |
428 |
18 |
200 |
4-17.5 |
50 |
|
|
125 |
400 |
240 |
200 |
175 |
510 |
20 |
280 |
8-17.5 |
68 |
|
|
150 |
480 |
265 |
225 |
200 |
550 |
20 |
280 |
8-17.5 |
90 |
|
|
200 |
600 |
30 |
280 |
255 |
635 |
22 |
400 |
8-17.5 |
146 |
|
|
250 |
730 |
375 |
335 |
312 |
|
24 |
|
12-.17.5 |
205 |

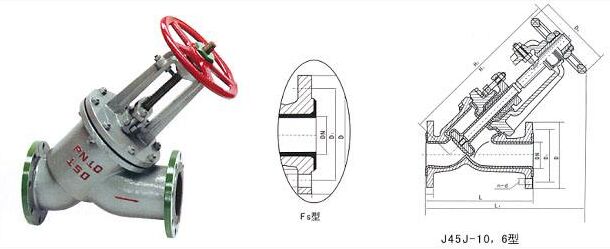

衬胶直流式截止阀J45J结构图:
