锻钢法兰端保温截止阀

更新时间：2024-04-15 20:06:59

产品名称

锻钢法兰端保温截止阀

产品型号

BJ41H

连接方式

法兰

结构方式

直通式

驱动方式

手动

产品口径

1/2-2''

公称压力

900LB-2500LB

阀体材质

铸钢，不锈钢

联系电话

021-51061185

联系传真

021-51079320

邮件地址

shweierdun@163.com

联系我们

白先生;苏小姐

联系手机

18964118897 15862657172

腾讯 QQ

812998712，843667323，416865208

公司名称

上海威尔顿阀门有限公司

公司网址

http://www.0755fm.com

服务承诺

质量三包：包修，包退，包换.

上海威尔顿阀门主要生产锻钢法兰端保温截止阀适用介质为水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。

1、产品的设计制造符合美国国家标准ANSI　B16.34，英国BS1873等国外先进标准要求　　

2、阀体外型为桶形或流线形，造型美观，流道形状为直通式，流体阻力小。　　

3、关闭件（阀瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。　　

4、阀座可为更换式阀座，可任意组合与关闭件密封面材料的配对，以满足工况要求，延长使用寿命。　

5、大口径、高压力截止阀根据关闭力的需要阀杆的传动方式采用升降式，并配有滚动轴承式采用撞击式手轮以减轻关闭力。　　

6、主体材料，内件材料、填料、垫片、紧固件的材料可按用户要求或实际工况条件合理组合.

锻钢法兰端保温截止阀零件明细：

序号	零件名称	CS to ASTM	AS to ASTM	AS to ASTM
序号	零件名称	Type A105	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105	A182F22	A182F304(L)	A182F316(L)
2	垫片	316夹柔性石墨+graphite		316夹柔性石墨 SS+PTFE
3	阀盖螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
4	圆柱销	A276 420
5	填料压套	A276 410		A182 F304(L)	A182 F316(L)
6	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
7	螺母	A194 2H	A194 4	A193 8	A193 8M
8	阀杆螺母
9	螺母	A194 2H	A194 4	A193 8	A193 8M
10	铭牌	SS
11	手轮	A197
12	填料压板	A216 WCB		A351 Cf8
13	填料	Flexible Graphite		PTFE
14	阀盖	A105	A276 304	A182 F304(L)	A182 F316(L)
15	阀杆	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
16	阀瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
适用介质		水、蒸气、油品等	水、蒸气、油品等	硝酸、醋酸等
适用温度		-29℃-425℃	-29℃-550℃	-29℃-180℃

注意：客户需求的其他材质也可采用密封材料配对由客户指定内代件代号决定。AS＝合金钢；SS＝不锈钢
尺寸和重量：

NPS		1/2	3/4	1	1　1/4	1　1/2	2
L(RF) L1 (BW)	900-1500Lb	216	229	254	279	305	371
L(RF) L1 (BW)	900-1500Lb	216	229	254	279	305	368
H(OPEN)		207	207	240	258	330	355
W		125	125	160	160	180	200
2-G		3/8	3/8	3/8	1/2	1/2	1/2

标准材质明细表：

序号	零件名称	CS to ASTM	AS to ASTM	AS to ASTM
序号	零件名称	Type A105	Type A182 F22	Type F304(L)	Type F316(L)
1	阀体	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	阀瓣	A276 420	A276 304	A276 304(L)	A276 F316(L)
3	阀杆	A182F6	A182 F304	A182 F304(L)	A182 F316(L)
4	密封座	A105	A182 F304	A182 F304(L)	F316
5	密封环	A182 f304(L)			A182 F316(L)
6	阀盖	A105	A82 F22	A182 F304(L)	A182 F316(L)
7	圆柱销	A276 420		A276 304
8	垫圈	A105
9	提升螺母	A1942H		A182　F304
10	填料	不锈钢+柔性石墨		PTFE
11	填料压套	A276 420		A182 F304
12	填料压板	A216 WCB		A351 Cf8
13	活节螺栓	A193 B7	A193 B16	A193 B8	A194 B8M
14	螺母	A193 2H	A194 4	A193 8	A194 8M
15	阀杆螺母	A276410
16	手轮	A197
17	铭牌	SS
18	螺母	柔性石墨		PTFE
适用介质		水、蒸气、油品等	水、蒸气、油品等	硝酸、醋酸等
适用温度		-29℃-425℃	-29℃-550℃	-29℃-180℃

尺寸和重量：

NPS		1/2	3/4	1	11/4	11/2	2
L(RF) L1 (BW)	900-1500Lb	216	229	254	279	305	368
L(RF) L1 (BW)	2500Lb	264	273	308	349	384	451
H(OPEN)	900lb-1500lb	318	318	318	398	408	524
H(OPEN)	2500lb	333	333	333	410	420	524
W		160	160	180	200	250	280
2-G		3/8	3/8	3/8	1/2	1/2	1/2

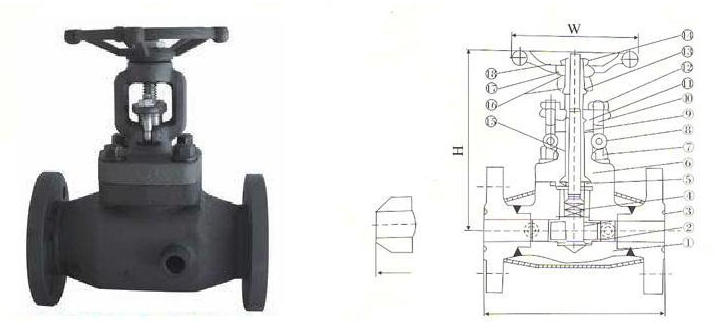

锻钢法兰端保温截止阀结构图纸：

锻钢法兰端保温截止阀结构图纸
